Pompa pneumatyczna podwójna AODD pompa zanurzeniowa 0.83Mpa dla górnictwa

Pneumatic Double AODD Pump Submersible Diaphragm Pump 0.83Mpa For Mining

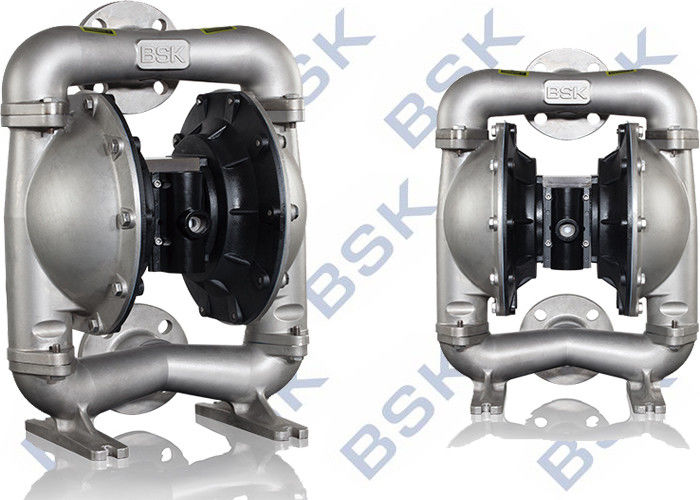

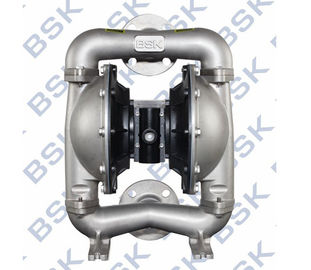

Duży Obraz : Pompa pneumatyczna podwójna AODD pompa zanurzeniowa 0.83Mpa dla górnictwa

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	BSK
Numer modelu:	BSKA25AL-P99-A

Zapłata:

Minimalne zamówienie:	10 jednostek
Cena:	negotiable
Zasady płatności:	FOB T / T
Możliwość Supply:	1000 jednostek na miesiąc
Gwarancja::	rok

Kontakt

Szczegółowy opis produktu

Nazwa produktu:

pneumatyczna podwójna pompa membranowa

Waga:

12,3 kg

materiał:

Stal odlewana, Alu, SS, PP

Maksymalne ciśnienie na wlocie powietrza:

0,83Mpa

Podkreślić:

pneumatyczne podwójne membrany aodd pompy

pompa membranowa o wyporowym wydatku

Pompy membranowe z membraną powietrzną do mineralizacji

Pompa membranowa zapewnia dużą wydajność nawet przy niskim ciśnieniu powietrza i ab drogowy zakres dostępnych opcji kompatybilności materiału. Odniesienie do modelu i opcji chart.pump jest dostarczany z modułem silnika pneumatycznego i sekcją płynu.

Napędzana powietrzem pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze cieczy, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przedni przepływ płynu.

Cykl pompy rozpocznie się, gdy zostanie zastosowane ciśnienie powietrza i będzie nadal pompować i nadążać za zapotrzebowaniem. Utworzy i będzie utrzymywać ciśnienie w układzie i przestanie jeździć po osiągnięciu maksymalnego ciśnienia w linii (urządzenie zamykające się z dezaktywacją) i w razie potrzeby wznowi pompowanie.

Pompa membranowa (znana również jako pompa membranowa, pneumatyczna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, termoplastu lub teflonafiltry i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub dowolna inna forma zaworów odcinających) do pompowania płynu.

Pozycja	Opis	Jednostka	Rysunek referencyjny
1	Maksymalne ciśnienie na wlocie powietrza	Mpa	0,83
2	Maksymalne natężenie przepływu	1 minuta	192
3	Maksymalna winda	M	70
4	Maksymalne ciśnienie wylotowe	Mpa	0,83
5	Maksymalny rozmiar cząstek	mm	3
6	Waga	kg	12.3
7	Poziom hałasu	db	<70

Dane techniczne

Pompa membranowa powietrzna
1. Brak przecieku
2. Dobra samozasysająca wydajność
3. Przekazuj wszystkie rodzaje mediów
4. Materiał: staliwo, Alu, SS, PP

A 2 5 XX - XXX - X ( wybór modelu)

Kształt ujścia rury: A-BSP B-NPT (F) C-kołnierz

Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Materiał kulek: 9 -Santopren H - Hytre T - PTFE A - Acetal

Materiał gniazda kulowego: stal nierdzewna P / K-PPypropylen / Kynoar SS

Materiał pompy: SS-Stal nierdzewna AL-Aluminium Alloy CI- Stal węglowa P / K-Polipropylen / Kynoar

Główne parametry wydajności

Nr Parametry Nazwy Jednostki Wartości referencyjne

1 Max. Ciśnienie robocze powietrza Mpa 0,83

2 Max. Przepływ l / min 135

3 Max. Głowa m 70

4 Max. Ciśnienie wyjściowe cieczy Mpa 0,83

5 Max. Średnica średnicy cząstek mm 3

6 Ciężar kg 9,5 / 12,5 (PP / KV) / 9,5 (AL) / 14,5 (SS / CI)

7 Poziom hałasu db <85

Maksymalne dopuszczalne temperatury (membrana / kulka / materiał uszczelniający)

Acetal ········································································· 40 ° - 150 ° F (4,4-5,5 ° C)

Santoprene ·•············································································································ -40 ° - 107,2 ° C) Teflon •····················································································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitryl ······················································ ···································· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ···································································································· ° -176,6 ° C) Hytrel · ·················································································· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ···················································· ··························· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ········ ··········································· 32 ° - 175 ° F (0-77,4 ° C)

1 " Schemat przepływu

Wymagania dotyczące powietrza i smarowania

NADMIERNE CIŚNIENIE POWIETRZA. Może spowodować uszkodzenie pompy, obrażenia ciała lub uszkodzenie mienia.

W przypadku zasilania powietrzem należy zastosować filtr umożliwiający odfiltrowanie cząstek większych niż 50 mikronów. Nie wymaga smarowania poza smarem pierścieniowym "O", który jest nakładany podczas montażu lub naprawy.
Jeśli obecne jest smarowane powietrze, upewnij się, że jest ono zgodne z pierścieniami i uszczelkami "O" w sekcji silnika pneumatycznego pompy.

INSTRUKCJA OBSŁUGI

Zawsze przepłukiwać pompę rozpuszczalnikiem kompatybilnym z pompowanym materiałem, jeśli pompowany materiał podlega "ustawieniu", gdy nie jest używany przez pewien czas.
Odłącz dopływ powietrza od pompy, jeśli ma być nieaktywny przez kilka godzin.
Objętość materiału wylotowego zależy nie tylko od doprowadzania powietrza, ale również od zapasu materiału dostępnego na wlocie. Przewód doprowadzający materiał nie powinien być zbyt mały ani ograniczający. Pamiętaj, aby nie używać węża, który mógłby się zwinąć.
Gdy pompa membranowa jest używana w sytuacji z wymuszonym zasilaniem (zalaniem wlotowym), zaleca się zainstalowanie "zaworu zwrotnego" na wlocie powietrza.
Przymocuj nogi pompy membranowej do odpowiedniej powierzchni, aby zapobiec uszkodzeniu przez wibracje.

Konserwacja

Zapoznaj się ze schematem części na rysunkach złożeniowych, aby sprawdzić numery seryjne i nazwy części oraz zapoznać się z informacjami dotyczącymi części i zestawu serwisowego.
Niektóre części BSK są oznaczone jako "części zużywające się", co może ułatwić szybką naprawę i skrócenie przestojów.
Zestawy serwisowe są podzielone na dwie odrębne funkcje pompy przeponowej: 1. SEKCJA POWIETRZNA, 2. SEKCJA PŁYNU. FLUID SEC-TION jest podzielony dalej, aby dopasować typową część OPCJE MATERIAŁÓW.
Zapewnij czystą powierzchnię roboczą, aby chronić wrażliwe wewnętrzne ruchome części przed zanieczyszczeniem przed brudem i ciałami obcymi podczas demontażu i ponownego montażu.
Zachowaj dobrą dokumentację działalności serwisowej i włącz pompę do programu konserwacji zapobiegawczej.
Przed demontażem należy opróżnić przechwycony materiał do kolektora wylotowego, odwracając pompę do góry dnem, aby opróżnić materiał z pompy.

DEMONTAŻ ROZDZIAŁU PŁYNU

Zdemontuj górny i dolny rozdzielacz (1) i (11).
Wymontuj kulkę (2), pierścień "O" (3) (47) i gniazdo kulkowe (4).
Zdejmij korek z płynem (5).

UWAGA: Tylko modele membranowe wykorzystują membranę pierwotną (6A) i membranę rezerwową (6). Patrz widok pomocniczy na ilustracji Sekcja płynów.

Wykręcić śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8).
UWAGA: Nie rysuj ani nie marsz powierzchni (23) pręta przeponowego.

REJESTRUJ PŁYNNĘ

Złóż ponownie w odwrotnej kolejności.
Oczyść i sprawdź wszystkie części. W razie potrzeby wymień zużyte lub uszkodzone części na nowe.
Nasmarować (23) pręt membrany i 25) pierścień "Y" smarem.
Zamocować pręt membrany (23) za pomocą pomocniczego narzędzia instalacyjnego.
Przed ostatecznym zamocowaniem śrub i nakrętek, należy ustalić, czy membrana (6A, 6) jest odpowiednio ustawiona z korkiem (5), aby uniknąć skręcenia membrany.
W modelach z membraną teflonową: z boku korpusu pompy zamontowane są trzy gumowe membrany (6) z boku oznaczone "AIR AIR BOX".
Uruchom pompę, sprawdź zamocowanie i uszczelnienie po uruchomieniu przez pewien czas.
