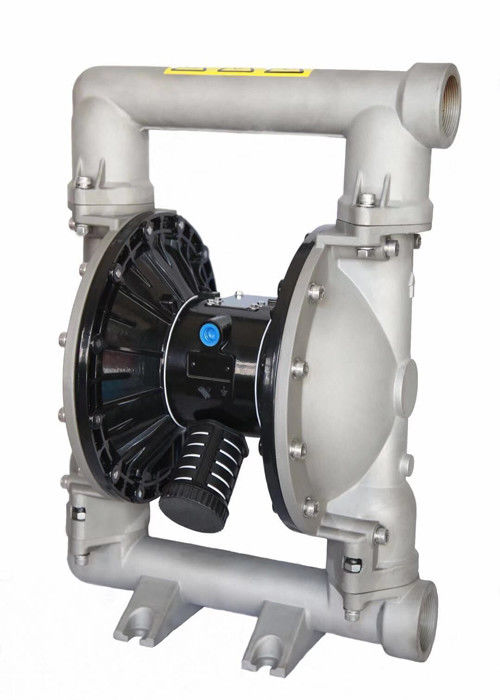

Aluminiowa pompa membranowa Napędzana pneumatycznie pompa membranowa

Pompy pneumatyczne z podwójną membraną

Zalety Pompy z podwójną membraną

• Prosto według projektu; wysoce wymienne i mniej konserwacji, a zatem obniżone koszty życia.
• Łatwy w użyciu; przepływ może być osiągnięty na żądanie i zmieniony przez prostą regulację powietrza lub płynu.
• Przemieszczenie na skok jest wysokie; znacznie wydłuża to żywotność pompy, zmniejszając koszty konserwacji i żywotności.

O AODD PUMP

Jeśli szukasz pojedynczej pompy, która może być używana w szerokim zakresie zastosowań, potrzebujesz pompy z podwójną membraną (AODD) z napędem pneumatycznym. JBSL zapewnia najbardziej kompletną linię pomp AODD dostępnych z jednego źródła. Żaden inny producent nie oferuje więcej pomp AODD - lub więcej opcji wielkości i przepływu - które spełniają wszystkie normy sanitarne, w tym FDA, USDA, 3A i EHEDG.

DLACZEGO AODD

Pompy z podwójną membraną (AODD) z napędem pneumatycznym mają wiele zalet, dzięki czemu idealnie nadają się do niemal nieskończonej różnorodności zastosowań. Pompy AODD:

• Może łatwo i wydajnie radzić sobie z wszystkim, od wody po 90% ciał stałych
• Oferują możliwość zmiany ciśnienia przepływu i ciśnienia rozładowania do 125 psi dzięki prostej regulacji dopływu powietrza
• Włącz jedną pompę do wielu zastosowań, eliminując potrzebę stosowania drogich napędów silnikowych i krytycznych obliczeń rozmiaru
• Może przenosić nawet duże, wrażliwe na ścinanie ciała stałe bez degradacji lub gromadzenia się ciepła przenoszonego na pompowaną ciecz
• Są w stanie pracować na sucho bez uszkodzenia pompy
• Może obsługiwać "systemy na żądanie" bez kosztownych redukcji ciśnienia i obejścia akcesoriów
• Nie spieni się ani nie oddzieli medium
• Są zdolne do pompowania tak wolno, jak jeden galon na minutę

Zasada działania Pompa podwójna membranowa JBSL

• Pompa membranowa JBSL jest pompą samozasysającą sterowaną pneumatycznie. Rysunki pokazują przebieg przepływu przez pompę po początkowym skoku. Zakłada się, że pompa nie została zalana przed początkowym skokiem.

  A. Zawór powietrzny kieruje sprężone powietrze do tylnej strony membrany 1. Membrana działa jako membrana separacyjna pomiędzy sprężonym powietrzem i cieczą. Sprężone powietrze odsuwa membranę od centralnego bloku pompy. Przeciwna membrana jest wciągnięta przez wał połączony z membraną ciśnieniową. Membrana 2 znajduje się teraz na suwie wydmuchu powietrza; powietrze za membraną zostało wypchnięte do atmosfery przez otwór wylotowy pompy. Ruch membrany 2 w kierunku centralnego bloku pompy wytwarza podciśnienie w komorze 2. Ciśnienie atmosferyczne wtłacza płyn do kolektora wlotowego, powodując wymuszenie wlotowych zaworów kulowych z gniazda. Ciecz może swobodnie przesuwać się poza zawory kulowe wlotowe i wypełniać komorę cieczy.

  B. Kiedy membrana ciśnieniowa osiągnie granicę suwu tłoczenia, zawór powietrzny przekierowuje sprężone powietrze na tylną stronę membrany 2. Ciśnienie powietrza wymusza przeponę 2 od centralnego bloku, przy ciągnięciu membrany 1 do centralnego bloku . Membrana 2 wciska wlotowe zawory kulowe na swoje gniazdo w wyniku wytworzonych sił hydraulicznych. Te same siły hydrauliczne podnoszą kulkowe zawory wylotowe z gniazda, podczas gdy przeciwne wyładowcze zawory kulowe są wciskane w gniazdo, zmuszając płyn do przepływu przez wyładowanie pompy. Ruch membrany 1 do centralnego bloku pompy wytwarza podciśnienie w komorze cieczy 1. Ciśnienie atmosferyczne wymusza przepływ płynu do kolektora wlotowego pompy. Wlotowe zawory kulowe są wypychane z gniazda, umożliwiając przepływ płynu w celu napełnienia komory cieczy.

• C. Po zakończeniu suwu zawór powietrzny ponownie przekierowuje powietrze na tylną stronę membrany 1 i uruchamia membranę 2 na suwie wydmuchu powietrza.

  Membrany są zrównoważone ciśnieniowo, aby zapewnić dłuższą żywotność. Wysokociśnieniowa, wysokowydajna praca jest osiągana dzięki wyjątkowej konstrukcji pompy. Zawory ssące i tłoczące mogą być zaworami kulowymi lub cylindrycznymi
