Szczegóły Produktu:
Zapłata:
|
| Podkreślić: | uruchamiana pneumatycznie pompa membranowa,pompa membranowa na sprężone powietrze |
||
|---|---|---|---|

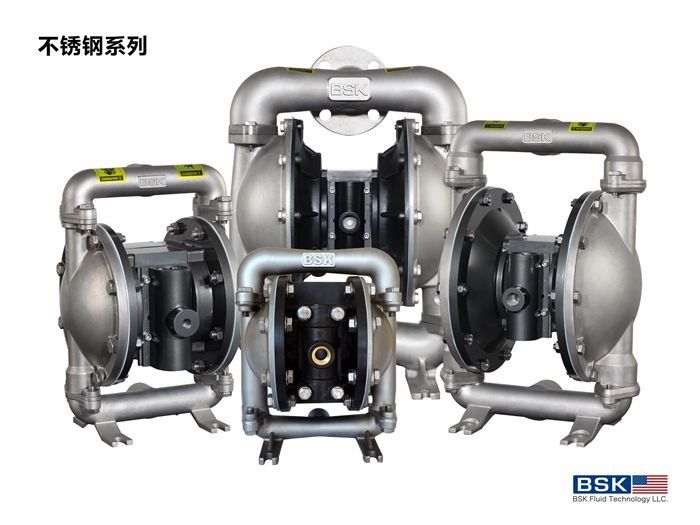

Pompa pneumatyczna podwójnej membrany, pompa próżniowa 2-calowa membranowa
Aplikacja i przewaga:
Pneumatyczne pompy membranowe są zasilane sprężonym powietrzem. Pompy membranowe są odpowiednie do pompowania płynów z cząstkami i różnymi cieczami, które są bardzo lepkie, lotne, żrące lub toksyczne, a także koloidy. Korpus pompy wykonany jest ze stopów aluminium, żeliwa lub stali nierdzewnej. Membrana wykonana jest z wysokiej jakości gumy, takiej jak kauczuk nitrylowy, kauczuk chloronorgutta, kauczuk fluorowy. Pompy membranowe są szeroko stosowane w przemyśle chemicznym, elektronicznym, ceramicznym, spożywczym i tekstylnym na ropę naftową.
Pompa membranowa (znana również jako pompa membranowa, pneumatyczna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, termoplastu lub teflonafiltry i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub dowolna inna forma zaworów odcinających) do pompowania płynu.
| Pozycja | Opis | Jednostka | Rysunek referencyjny |
| 1 | Maksymalne ciśnienie na wlocie powietrza | Mpa | 0,83 |
| 2 | Maksymalne natężenie przepływu | L / min | 192 |
| 3 | Maksymalna winda | M | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,83 |
| 5 | Maksymalny rozmiar cząstek | mm | 3 |
| 6 | Waga | kg | 12.3 |
| 7 | Poziom hałasu | db | <70 |
Dane techniczne
Pompa membranowa powietrzna
1. Brak przecieku
2. Dobra samozasysająca wydajność
3. Przekazuj wszystkie rodzaje mediów
4. Materiał: staliwo, Alu, SS, PP
A 2 5 XX - XXX - X ( wybór modelu)
Kształt ujścia rury: A-BSP B-NPT (F) C-kołnierz
Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Materiał kulek: 9 -Santopren H - Hytre T - PTFE A - Acetal
Materiał gniazda kulowego: stal nierdzewna P / K-PPypropylen / Kynoar SS
Materiał pompy: SS-Stal nierdzewna AL-Aluminium Alloy CI- Stal węglowa P / K-Polipropylen / Kynoar
Maksymalne dopuszczalne temperatury (membrana / kulka / materiał uszczelniający)
Acetal ········································································· 40 ° - 150 ° F (4,4-5,5 ° C)
Santoprene ····································································································· ························································· -40 ° - 225 ° F (-40 ° - 107,2 ° C) teflonowe ······················································································· ···································································································· ···· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitryl ······························································· ···································································································· ················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··························· ···································································································· ························································································································································································································································································································ ································································ ···································································································· ··········· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·············································· ···································································································· ··························· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ·········· ···································································································· ····································· 32 ° - 175 ° F (0-77,4 ° C)
1 " Schemat przepływu
Ogólny opis
Pompa membranowa zapewnia wysoką wydajność tłoczenia nawet przy niskim ciśnieniu powietrza i dostępny jest szeroki zakres opcji kompatybilności materiałowej. Odniesienie do modelu i wykresu opcji. Pompa jest dostarczana z modułowym silnikiem pneumatycznym i sekcją płynu.
Napędzana powietrzem pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze cieczy, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przedni przepływ płynu.
Cykl pompy rozpocznie się, gdy zostanie zastosowane ciśnienie powietrza i będzie nadal pompować i nadążać za zapotrzebowaniem. Utworzy i będzie utrzymywać ciśnienie w układzie i przestanie jeździć po osiągnięciu maksymalnego ciśnienia w linii (urządzenie zamykające się z dezaktywacją) i w razie potrzeby wznowi pompowanie.
