Przemysłowa pompa membranowa / pompa membranowa do napełniania

Pneumatyczna pneumatyczna pompa membranowa do napełniarki

Opis ogólny pompy tłokowej

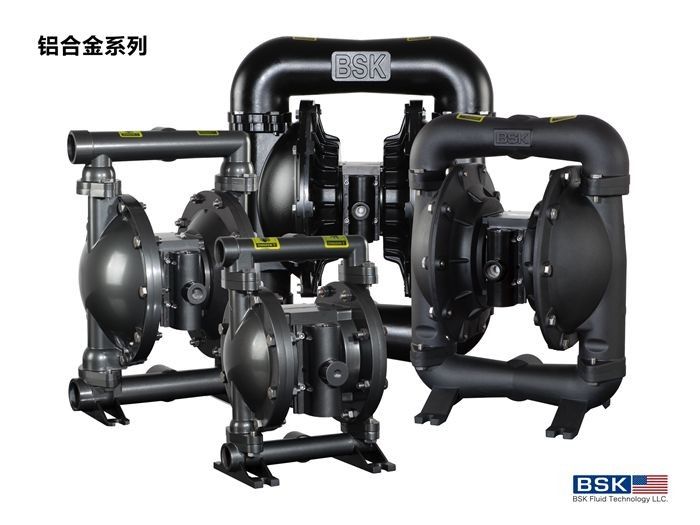

Pompa membranowa zapewnia wysoką wydajność objętościową nawet przy niskim ciśnieniu powietrza i dostępnej szerokiej gamie opcji kompatybilności materiałów. Patrz tabela modeli i opcji. Pompa BSK jest wyposażona w modułowy silnik pneumatyczny i sekcję płynu.
Sterowana pneumatycznie pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przepływ płynu do przodu.
Cykl pracy pompy rozpocznie się wraz ze wzrostem ciśnienia powietrza i będzie kontynuował pompowanie i nadążanie za zapotrzebowaniem. Zbuduje i utrzyma ciśnienie na linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (wyłączone urządzenie dozujące) i wznowi pompowanie w razie potrzeby.

Pompa z membraną powietrzną (znana również jako pompa membranowa, pompa pneumatyczna z podwójną membraną (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, membrany termoplastycznej lub teflondiowej i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.

Opis pompy tłokowej membrany :

Zastosowanie pompy tłokowo-membranowej
Pompy membranowe z napędem pneumatycznym to doskonałe pompy bębnowe. Do opróżniania beczek, pojemników, kanistrów
a bębny z wszelkiego rodzaju chemikaliami, takimi jak kwasy lub ługi, podwójna pompa membranowa jest bardzo dobrą alternatywą dla konwencjonalnej pompy bębnowej.
Pompy membranowe mogą z łatwością pompować ciecze korozyjne, lepkie i ścierne.

Specyfikacja pompy tłokowej

Pompa membranowa powietrza
1. Nieszczelność
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje nośników
4. Materiał: Stal odlewana, Alu, SS, PP

Maksymalne stosowane limity temperatury (membrana / materiał kulki / uszczelki)


Acetal ······································ 40 ° - 150 ° F (4,4 - 65,5 ° C)
Santoprene ······································· -40 ° - 225 ° F (-40 ° C) ° - 107,2 ° C) Teflon ··········································· ····· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ····························· ················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ················· ································ -40 ° - 350 ° F (-40 ° -176,6 ° C) Hytrel · ·············································· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ···································· ··········· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ······················· ············· 32 ° - 175 ° F (0-79,4 ° C)


Schemat przepływu 1 ”
