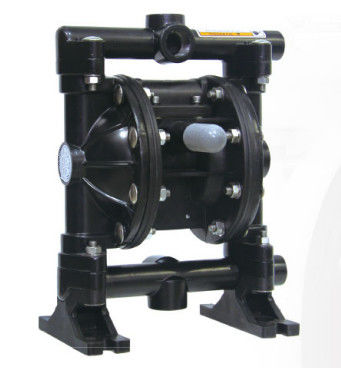

Pompa zanurzeniowa z membraną 1-calową, pompa membranowa o dodatnim przemieszczeniu

Pompa membranowa z napędem pneumatycznym, pompa membranowa o wyporności dodatniej

Wprowadzenie pompy głębinowej z membraną powietrzną

Pompa z membraną powietrzną (znana również jako pompa membranowa, pompa pneumatyczna z podwójną membraną (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, membrany termoplastycznej lub teflondiowej i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.

Opis pompy głębinowej z membraną powietrzną :

Zastosowanie i zalety pomp głębinowych z membraną powietrzną:

Pneumatyczne pompy membranowe są zasilane sprężonym powietrzem. Pompy membranowe są odpowiednie do pompowania płynów z cząstkami i różnymi cieczami, które są bardzo lepkie, lotne, żrące lub toksyczne, a także koloidy. Korpus pompy wykonany jest ze stopów aluminium, żeliwa lub stali nierdzewnej. Membrana jest wykonana z wysokiej jakości gumy, takiej jak kauczuk nitrylowy, guma chloronorgutta, kauczuk fluoroinowy. Pompy membranowe są szeroko stosowane w przemyśle naftowym, chemicznym, ceramicznym, spożywczym i tekstylnym.

Opis ogólny pompy głębinowej z membraną powietrzną

Pompa membranowa zapewnia wysoką wydajność objętościową nawet przy niskim ciśnieniu powietrza i dostępnej szerokiej gamie opcji kompatybilności materiałów. Patrz tabela modeli i opcji. Pompa BSK jest wyposażona w modułowy silnik pneumatyczny i sekcję płynu.

Sterowana pneumatycznie pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przepływ płynu do przodu.

Cykl pracy pompy rozpocznie się wraz ze wzrostem ciśnienia powietrza i będzie kontynuował pompowanie i nadążanie za zapotrzebowaniem. Zbuduje i utrzyma ciśnienie na linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (wyłączone urządzenie dozujące) i wznowi pompowanie w razie potrzeby.

Specyfikacja pompy z membraną głębinową

Pompa membranowa powietrza
1. Nieszczelność
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje nośników
4. Materiał: Stal odlewana, Alu, SS, PP

A 2 5 XX - XXX - X ( wybór modelu)

Forma wylotu rury: A-BSP B-NPT (F) C-Flange

Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Materiał kulki: 9-Santopren H - Hytre T - PTFE A - Acetal

Materiał gniazda kulowego: P / K - polipropylen / Kynoar SS - stal nierdzewna

Materiał pompy: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P / K –Polproppropylene / Kynoar

Maksymalne stosowane limity temperatury (membrana / materiał kulki / uszczelki)

Acetal ······································ 40 ° - 150 ° F (4,4 - 65,5 ° C)

Santoprene ······································ .. · -40 ° - 225 ° F ( -40 ° - 107,2 ° C) Teflon ········································· ······ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ····························· ···················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·············· ····································· -40 ° - 350 ° F (-40 ° -176,6) ° C) Hytrel · ············································ ······ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··························· ························ 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ·········· ································ 32 ° - 175 ° F (0-79,4 ° C)
