Pompa membranowa z membraną z tworzywa sztucznego / membrana teflonowa o wadze 2,8 kg

Bezszczelinowa pompa membranowa z polipropylenu do drukowania farb / farb

Pompa membranowa (znana również jako pompa membranowa, pneumatyczna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, termoplastu lub teflonafiltry i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub dowolna inna forma zaworów odcinających) do pompowania płynu.

Główne zastosowanie pompy membranowej z tworzywa sztucznego
Pompuj masło orzechowe, ogórki, tłuczone ziemniaki, kiełbasę, dżem, miąższ jabłkowy, czekoladę i tak dalej.
Pompa farby, guma, pigmenty.
Kleje i kleje, wszystkie rodzaje pomp mogą być zasysane.
Wszystkie rodzaje glazury, porcelany, cegły i ceramiki.
Po wywierceniu odwiertu naftowego pompuj i napełniaj.
Pompuj różnorodne emulsje i opakowania.
Pompuj różnorodne ścieki.
Używaj pomp jako tankowców, barki czyszczą i czerpią ze ścieków z magazynu.
Chmiel i fermentowana zawiesina mąki, syrop, cukier gęsty.
Pompuj wodę w kopalni, tunelu, tunelu, przetwarzaniu minerałów i żużlu. Pompuj cementowe zaprawy i zaprawę.
Wszystkie rodzaje gumowych mas.
wszelkiego rodzaju ścierny, żrący olej i błoto, tłuszcz i ogólny pojemnik do czyszczenia.
Wszystkie rodzaje wysoce toksycznych, łatwopalnych i lotnych cieczy.
Wszystkie rodzaje mocnego kwasu, silne zasady, silna ciecz korozyjna.
Wszystkie rodzaje płynów odpornych na wysokie temperatury o najwyższej temperaturze 150 ° C.
Jako szereg urządzeń do oddzielania cieczy stałych przetwornika ciśnienia z przodu sceny.

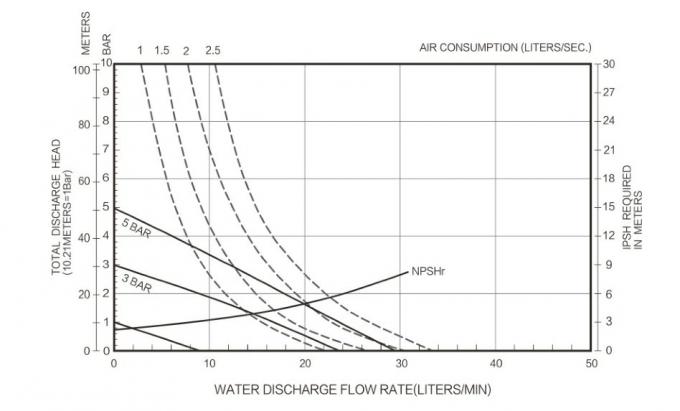

Przepływ:

Konserwacja

 Zapoznaj się ze schematem części na rysunkach złożeniowych, aby sprawdzić numery seryjne i nazwy części oraz zapoznać się z informacjami dotyczącymi części i zestawu serwisowego.  Niektóre części BSK są oznaczone jako "części zużywające się", co może zapewnić szybką obsługę i redukcję przestojów.  Zestawy serwisowe są podzielone na dwie odrębne funkcje pompy przeponowej: 1. SEKCJA POWIETRZNA, 2. SEKCJA PŁYNU. FLUID SEC-TION jest podzielony dalej, aby dopasować typową część OPCJE MATERIAŁÓW.  Zapewnij czystą powierzchnię roboczą, aby chronić wrażliwe wewnętrzne ruchome części przed zanieczyszczeniem przed brudem i ciałami obcymi podczas demontażu i ponownego montażu.  Zachowaj dobre zapisy dotyczące działalności serwisowej i włącz pompę do programu konserwacji zapobiegawczej.  Przed demontażem, opróżnij przechwycony materiał do kolektora wylotowego odwracając pompę do góry dnem, aby opróżnić materiał z pompy.

DEMONTAŻ ROZDZIAŁU PŁYNU

 Zdjąć górny i dolny rozdzielacz (1) i (11).

 Zdjąć kulkę (2), pierścień "O" (3) (47) i gniazdo kulowe (4).

 Zdejmij korek wlewu (5). UWAGA: Tylko modele membranowe wykorzystują membranę pierwotną (6A) i membranę rezerwową (6). Patrz widok pomocniczy na ilustracji Sekcja płynów.

 Wykręcić śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8). UWAGA: Nie rysuj ani nie marsz powierzchni (23) pręta przeponowego. REJESTRUJ PŁYNNĘ

 Złożyć ponownie w odwrotnej kolejności.

 Oczyść i sprawdź wszystkie części. W razie potrzeby wymień zużyte lub uszkodzone części na nowe.

 Nasmarować (23) pręt membrany i 25) pierścień "Y" smarem.

Zamocować pręt membrany (23) za pomocą pomocniczego narzędzia instalacyjnego.

Przed ostatecznym zamocowaniem śrub i nakrętek, należy ustalić, czy membrana (6A, 6) jest odpowiednio ustawiona z korkiem (5), aby uniknąć skręcenia membrany.

W modelach z membraną teflonową: z boku korpusu pompy zamontowane są trzy gumowe membrany (6) z boku oznaczone "AIR AIR BOX".  Uruchomić pompę, sprawdzić zamocowanie i uszczelnienie po uruchomieniu przez pewien czas.
