Pompa pneumatyczna z membraną odporną na korozję Pompa pneumatyczna z napędem pneumatycznym

Pompa korozyjna z membraną polipropylenową Odporność na korozję

Pompa membranowa zapewnia wysoką wydajność tłoczenia nawet przy niskim ciśnieniu powietrza i dostępny jest szeroki zakres opcji kompatybilności materiałowej. Odniesienie do modelu i wykresu opcji. Pompa jest dostarczana z modułowym silnikiem pneumatycznym i sekcją płynu.

Napędzana powietrzem pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze cieczy, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przedni przepływ płynu.

Cykl pompy rozpocznie się, gdy zostanie zastosowane ciśnienie powietrza i będzie nadal pompować i nadążać za zapotrzebowaniem. Utworzy i będzie utrzymywać ciśnienie w układzie i przestanie jeździć po osiągnięciu maksymalnego ciśnienia w linii (urządzenie zamykające się z dezaktywacją) i w razie potrzeby wznowi pompowanie.

Pompa membranowa (znana również jako pompa membranowa, pneumatyczna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, termoplastu lub teflonafiltry i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub dowolna inna forma zaworów odcinających) do pompowania płynu.

Dane techniczne

Pompa membranowa powietrzna
1. Brak przecieku
2. Dobra samozasysająca wydajność
3. Przekazuj wszystkie rodzaje mediów
4. Materiał: staliwo, Alu, SS, PP

A 16 XX - XXX - X ( wybór modelu)

Kształt ujścia rury: A-BSP B-NPT (F) C-kołnierz

Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Materiał kulek: 9 -Santopren H - Hytre T - PTFE A - Acetal

Materiał gniazda kulowego: stal nierdzewna P / K-PPypropylen / Kynoar SS

Materiał pompy: SS-Stal nierdzewna AL-Aluminium Alloy CI- Stal węglowa P / K-Polipropylen / Kynoar

Główne parametry wydajności

Nr Parametry Nazwy Jednostki Wartości referencyjne

1 Max. Ciśnienie robocze powietrza Mpa 0,83

2 Max. Przepływ l / min 135

3 Max. Głowa m 70

4 Max. Ciśnienie wyjściowe cieczy Mpa 0,83

5 Max. Średnica średnicy cząstek mm 3

6 Ciężar kg 9,5 / 12,5 (PP / KV) / 9,5 (AL) / 14,5 (SS / CI)

7 Poziom hałasu db <85

Maksymalne dopuszczalne temperatury (membrana / kulka / materiał uszczelniający)

Acetal ········································································· 40 ° - 150 ° F (4,4-5,5 ° C)

Santoprene ·•············································································································ -40 ° - 107,2 ° C) Teflon •····················································································· ······· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitryl ························································ ······························ 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ············ ·································································································· -176,6 ° C) Hytrel · ··························································································· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ···················································· ··························· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ········· ····································· 32 ° - 175 ° F (0-77,4 ° C)

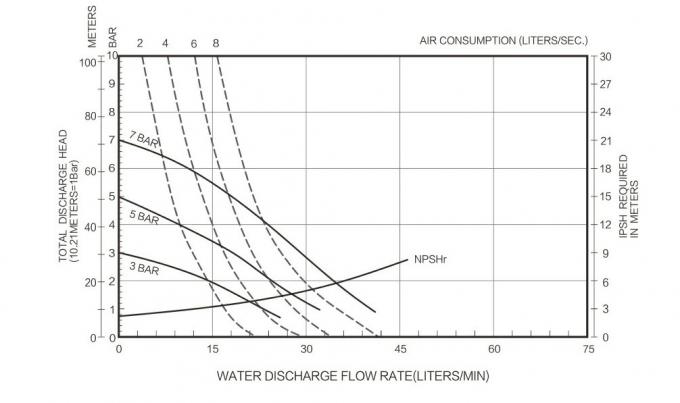

15pp " Schemat przepływu
