Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Pneumatyczna pompa membranowa | materiał: | Odlewać stal |
|---|---|---|---|
| Max. Ciśnienie powietrza: | 8.3bar | Hałas: | <80db |
| Max. Wymiary instalacji: | 249,5 × 360,5 × 245 mm | Max. Pływ: | 135 l / min |
| Podkreślić: | wysokiej jakości pompa membranowa,pneumatyczna pompa zanurzeniowa |
||

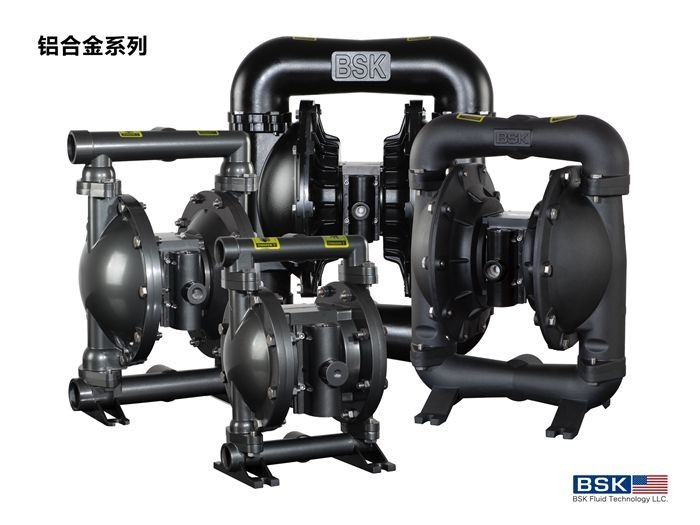

Teflonowa pompka wyporowa o dodatnim ciśnieniu działająca na zasadzie powietrza z niskimi wibracjami
Pompa membranowa (znana również jako pompa membranowa, pneumatyczna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, termoplastu lub teflonafiltry i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub dowolna inna forma zaworów odcinających) do pompowania płynu.
Opis produktu:
Wlot powietrza | 1 / 4-18NPTF-1 |
Fluid Outlet | 1-11-1 / 2NPTF-1, Rp1-11BSP |
Wlot płynu | 1-11-1 / 2NPTF-1, Rp1-11BSP |
Max. Pływ | 135 l / min |
Max. Głowa | 70M |
Max. Samozasysająca winda (sucha) | 4m |
Max. Ciśnienie powietrza | 8.3bar |
Max. Średnica cząstek | 3 mm |
Max. Wymiary instalacji | 249,5 × 360,5 × 245 mm |
Waga | 9,5 kg |
Hałas | <80db |
Dane techniczne
Pompa membranowa powietrzna
1. Brak przecieku
2. Dobra samozasysająca wydajność
3. Przekazuj wszystkie rodzaje mediów
4. Materiał: staliwo, Alu, SS, PP
Zalety pompy membranowej:
1. przeciwwybuchowy, zero wycieku, prosta obsługa.
2. Zdolność biegu jałowego, samozasysanie, brak kompleksowej kontroli.
3. Różnorodność materiału, brak obracających się części, zastosowanie w różnych sytuacjach erozyjnych.
4. Membrana, siedzenie kulkowe i kulkowe przyjmują importowane materiały o dłuższej żywotności.
5. Modularyzacja zaworu głównego i silnika pneumatycznego. Nie złamany, łatwy do demontażu i naprawy.
Podczas pracy z pneumatyczną pompą membranową należy zwrócić uwagę na następujące punkty:
1. Upewnij się, że maksymalne cząsteczki zawarte w płynie nie przekraczają maksymalnego bezpieczeństwa pompy poprzez standard średnicy cząstek.
2. Ciśnienie wlotowe nie powinno przekraczać maksymalnego dopuszczalnego ciśnienia pompy. Sprężone powietrze powyżej ciśnienia znamionowego może spowodować obrażenia ciała i uszkodzenia mienia oraz pogorszyć działanie pompy.
3. Upewnić się, że system pompowania pomp może wytrzymać najwyższe osiągane ciśnienie wyjściowe i zapewnić czyste i normalne warunki pracy pneumatycznego układu napędowego.
4. Iskry statyczne mogą powodować wybuchy, obrażenia ciała i uszkodzenia mienia. W razie potrzeby użyć przewodów o dużym polu przekroju, aby prawidłowo uziemić śruby uziemiające na pompie.
5. Wymagania dotyczące uziemienia są zgodne z lokalnymi przepisami i regulacjami oraz niektórymi specjalnymi wymaganiami na miejscu.
6. Dokręcić pompę i każde połączenie rury łączącej, aby zapobiec powstawaniu iskier statycznych na skutek wibracji. Użyj węża antystatycznego.
7. Okresowo sprawdzaj i testuj niezawodność systemu uziemienia, wymagając rezystancji uziemienia mniejszej niż 100 omów.
8. Utrzymuj dobry wydech i wentylację, z dala od łatwopalnych, wybuchowych i źródeł ciepła.
Maksymalne dopuszczalne temperatury (membrana / kulka / materiał uszczelniający)
Acetal ········································································· 40 ° - 150 ° F (4,4-5,5 ° C)
Santoprene ····································································································· ··· -40 ° - 225 ° F (-40 ° - 107,2 ° C) Teflon ······································································ ························································ 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitryl ························································································ ···························· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ········· ···································································································· ··· -40 ° - 350 ° F (-40 ° -176,6 ° C) Hytrel · ··························································· ·•············································································································································································· (-12 ° - 93 ° C) Kynar ······················································································· ··························· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylenowe ···························································································· ··········· 32 ° - 175 ° F (0-77,4 ° C)
1 " Schemat przepływu
Wymiary montażowe :
