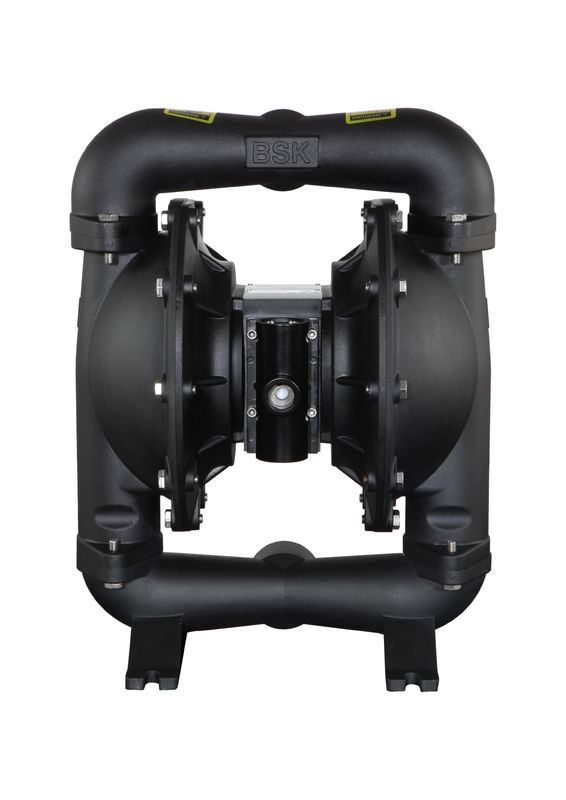

Pompa z podwójną membraną napędzana sprężonym powietrzem o odporności na wysoką temperaturę

Wymagania dotyczące powietrza i smarowania

EXCESSIVE AIR PRESSURE. NADMIERNE CIŚNIENIE POWIETRZA. Can cause pump damage, personal injury or property damage. Może to spowodować uszkodzenie pompy, obrażenia ciała lub uszkodzenie mienia.

• A filter capable of filtering out particles larger than 50 microns should be used on the air supply. Do zasilania powietrzem należy zastosować filtr zdolny do odfiltrowywania cząstek większych niż 50 mikronów. There is no lubrication required other than the “O” ring lubricant which is applied during assembly or repair. Nie jest wymagane żadne smarowanie oprócz smaru do pierścieni „O”, który jest nakładany podczas montażu lub naprawy.
• Jeśli występuje smarowane powietrze, upewnij się, że jest ono zgodne z pierścieniami „O” i uszczelnieniami w części silnika pneumatycznego pompy.

INSTRUKCJA OBSŁUGI

• Zawsze należy przepłukać pompę rozpuszczalnikiem zgodnym z pompowanym materiałem, jeśli pompowany materiał podlega „ustawianiu”, gdy nie jest używany przez pewien czas.
• Odłączyć dopływ powietrza od pompy, jeśli ma ona być nieaktywna przez kilka godzin.
• The outlet material volume is governed not only by the air supply but also by the material supply available at the inlet. Objętość materiału wylotowego zależy nie tylko od dopływu powietrza, ale także od materiału dostępnego na wlocie. The material supply tubing should not be too small or restrictive. Przewody doprowadzające materiał nie powinny być zbyt małe ani ograniczające. Be sure not to use hose which might collapse. Pamiętaj, aby nie używać węża, który mógłby się zapaść.
• Gdy pompa membranowa jest używana w sytuacji wymuszonego zasilania (zalany wlot), zaleca się zainstalowanie „zaworu zwrotnego” na wlocie powietrza.
• Przymocuj nogi pompy membranowej do odpowiedniej powierzchni, aby zabezpieczyć się przed uszkodzeniem przez wibracje.

Konserwacja

• Zapoznaj się ze schematem części na rysunkach montażowych, aby wyszukać numery seryjne i nazwy części oraz zapoznać się z informacjami o częściach i pakiecie serwisowym.
• Niektóre części BSK są oznaczone jako „części zużywające się”, co może przyczynić się do szybkiej obsługi i skrócenia czasu przestoju.
• Service kits are divided to service two separate diaphragm pump functions: 1. AIR SECTION, 2. FLUID SECTION. Zestawy serwisowe są podzielone, aby obsługiwać dwie oddzielne funkcje pompy membranowej: 1. SEKCJA POWIETRZA, 2. SEKCJA PŁYNU. The FLUID SEC -TION is divided further to match typical part MATERIAL OPTIONS. SEKCJA PŁYNU jest podzielona dalej, aby dopasować typową część OPCJE MATERIAŁU.
• Zapewnij czystą powierzchnię roboczą, aby chronić wrażliwe wewnętrzne ruchome części przed zanieczyszczeniem z brudu i ciał obcych podczas demontażu i ponownego montażu serwisu.
• Utrzymuj dobrą dokumentację czynności serwisowych i włącz pompę do programu konserwacji zapobiegawczej.
• Przed demontażem opróżnij wychwycony materiał w kolektorze wylotowym, obracając pompę do góry nogami, aby spuścić materiał z pompy.

DEMONTAŻ SEKCJI PŁYNU

• Zdemontować górny i dolny kolektor (1) i (11).
• Wyjmij kulkę (2), pierścień „O” (3) (47) i gniazdo kuli (4).
• Zdejmij korek płynu (5).

NOTE: Only diaphragm models use a primary diaphragm(6A) and a backup diaphragm(6). UWAGA: Tylko modele z membraną wykorzystują membranę pierwotną (6A) i membranę rezerwową (6). Refer to the aux iliary view in the Fluid Section illustration. Patrz widok pomocniczy na ilustracji sekcji płynu.

• Zdemontować śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8).
  UWAGA: Nie rysuj ani nie niszcz powierzchni pręta membrany (23).

PONOWNY MONTAŻ SEKCJI PŁYNU

• Zmontuj w odwrotnej kolejności.
• Clean and inspect all parts. Wyczyść i sprawdź wszystkie części. Replace worn or damaged parts with new parts as required. W razie potrzeby wymień zużyte lub uszkodzone części na nowe.
• Nasmarować (23) tłoczysko i 25) pierścień „Y” smarem.
• Zamocować pręt membrany (23) za pomocą pomocniczego narzędzia montażowego.
• Przed ostatecznym dokręceniem śrub i nakrętek należy ustalić, czy membrana (6A, 6) jest odpowiednio wyrównana z korekiem płynu (5), aby uniknąć skręcenia membrany.
• Dla modeli wykorzystujących membranę teflonową: trzy gumowe membrany (6) z boku, które są oznaczone „komorą powietrzną” AIRS SIDE, są zamontowane w przedniej części korpusu pompy.
• Uruchom pompę, sprawdź zamocowanie i uszczelnienie po pewnym czasie pracy.

Wymiary montażowe:
