Szczegóły Produktu:
Zapłata:
|
| Gwarancja:: | 12 miesięcy | Produkcja: | Zatapialna pompa membranowa bez wycieków |
|---|---|---|---|
| Maksymalne natężenie przepływu: | 378 l/min | Maksymalna wysokość podnoszenia: | 70m |
| Stosowanie: | Pompa powietrza | Funkcja: | Wysoka wydajność |
| Podkreślić: | Pompa AODD 70 m bez wycieków,pompa membranowa AODD 378 l / min,pompa AODD z certyfikatem CE |
||

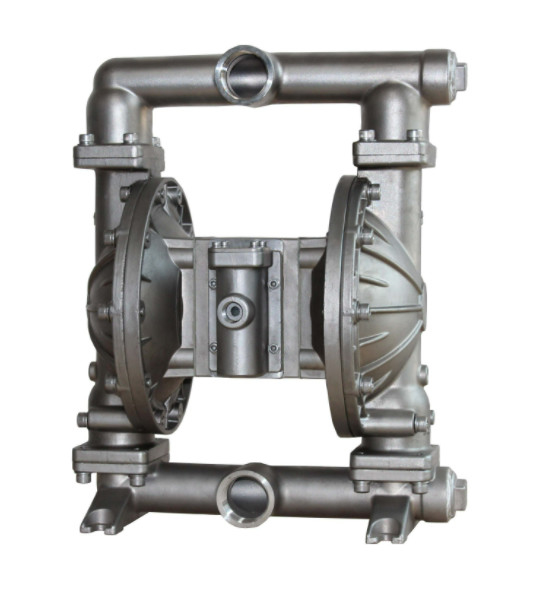

70 m napędzana powietrzem pompa z podwójną membraną bez wycieków AOOD 378 l/min
Zatapialna pompa membranowa Wprowadzenie
Pompa membranowa zapewnia dostarczanie dużych objętości nawet przy niskim ciśnieniu powietrza oraz w szerokim zakresie dostępnych opcji kompatybilności materiałowej. Zapoznaj się z modelem i tabelą opcji. Pompa jest dostarczana z modułowym silnikiem pneumatycznym i sekcją płynu.
Pneumatyczna pompa membranowa naprzemiennie wytwarza ciśnienie płynu dolotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej.Zawór kulowy może zapewnić przepływ płynu do przodu.
Cykl pompowania rozpocznie się po przyłożeniu ciśnienia powietrza i będzie kontynuować pompowanie i nadążać za zapotrzebowaniem.Wytworzy i utrzyma ciśnienie w linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (urządzenie dozujące zamknięte) i wznowi pompowanie w razie potrzeby.
Pompa membranowa powietrza(znany również jakoPompa membranowa, pneumatyczna pompa membranowa z podwójną membraną (AOOD)lubpneumatyczna pompa membranowa), który wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, tworzywa termoplastycznego lub membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, zawory motylkowe, zawory klapowe lub inne formy zaworów odcinających) do pompowania płynu.
Parametry zatapialnej pompy membranowej
| Przedmiot | Opis | Jednostka | Rysunek referencyjny |
| 1 | Maksymalne ciśnienie wlotowe powietrza | MPa | 0,83 |
| 2 | Maksymalne natężenie przepływu | l/min | 378 |
| 3 | Maksymalna wysokość podnoszenia | M | 70 |
| 4 | Maksymalne ciśnienie wylotowe | MPa | 0,83 |
| 5 | Maksymalny rozmiar cząstek | mm | 6 |
| 6 | Waga | kg | 23 |
| 7 | Poziom hałasu | baza danych | <70 |
Zastosowanie zatapialnej pompy membranowej:
Pneumatyczna pompa membranowa to nowa maszyna transportowa, która jest nowatorskim rodzajem pompy.Sprężone powietrze jako źródło zasilania może być stosowane w dowolnej żrącej cieczy, cieczy z cząsteczkami, wysokiej lepkości, łatwo lotnej, łatwopalnej, wysoce toksycznej cieczy.
A 2 5 XX - XXX - X (wybór modelu)
Forma ujścia rury: A-BSP B-NPT (F) C-Flange
Materiał membrany:9 – Santoprene H – Hytrel T – PTFE/Santoprene
Materiał kulki:9 - Santoprene H – Hytre T – PTFE A – Acetal
Materiał gniazda kuli: P/K – Polipropylen/Kynoar SS – Stal nierdzewna
Materiał pompy: SS – Stal nierdzewna AL – Stop aluminium CI – Stal węglowa P/K – Polipropylen/Kynoar
Maksymalne stosowane limity temperatury(materiał membrany / kulki / uszczelnienia)
Acetal ··················································40° - 150°F (4,4-65,5°C)
Santopren························································-40°- 225°F ( -40°- 107,2°C) ··································· ········40°-220°F (4,4°-104°C) Nitryl····························· ························10°-180°F (-12°- 82°C) Viton············ ········································-40°-350°F (-40° -176,6°C) Hytrel····································· ······-20°-150°F (-12°-93°C) Kynar··························· ·························10°-200°F (-28,9°-65,5°C) Polipropylen············ ·······························32°-175°F (0-79,4°C)
Wymagania dotyczące powietrza i smarowania
NADMIERNE CIŚNIENIE POWIETRZA.Może spowodować uszkodzenie pompy, obrażenia ciała lub uszkodzenie mienia.
INSTRUKCJA OBSŁUGI
PONOWNY MONTAŻ SEKCJI PŁYNÓW
Demontaż części w sekcji płynów
a) Najpierw wyjmij pompę z systemu rurociągów i spuść materiały z wnętrza pompy.b) Umieść pompę w czystym miejscu pracy.c) Najpierw zdemontuj rurę wylotową (1) z pompy, a następnie wyjmij kulę (2), miseczkę O (3) i (47) oraz gniazdo kuli (4) z górnego końca korka wlewu (5) kolejno.Następnie ustaw pompę do góry dnem i zdemontuj rurę wlotową (11) tak, aby wyjąć miseczkę O (3) i (47), gniazdo kuli (4) oraz kulę (2) z korka wlewowego (5).d) Poluzować śruby wokół dwóch korków płynu, aby zdemontować korek (5).e) Odkręć śrubę membrany (10) i zdejmij podkładkę membrany (7), (8) oraz membranę (6) z obu końców.Wyjąć trzpień membrany (23) i można wymienić wargowy pierścień uszczelniający (25).Demontaż części zaworu powietrza f) Najpierw poluzuj śrubę (39), a następnie zdemontuj obudowę zaworu powietrza (38), przegrodę powietrza (42) i uszczelkę (40) i (41).g) Wyjąć gniazdo zaworu (36) i płytkę zaworu (37) z obudowy zaworu powietrza (38).h) Zdemontuj pierścień zabezpieczający (29) i wyjmij zaślepkę końcową (31) z obu końców obudowy zaworu powietrza (38), aby w razie potrzeby wymienić miskę (30).i) Uszczelnienie wargowe (33) można sprawdzić po wypchnięciu rękoma suwaka (35) z obudowy zaworu powietrza (38).Demontaż części zaworu pilotowego j) Najpierw poluzuj 4 śruby (16) mocujące głowicę cylindrów, a następnie zdemontuj głowicę cylindrów (14) i (18) na obu końcach i zdejmij miseczkę O (17).k) Wyjąć uszczelkę (19) z rowka w obudowie silnika (15).l) Wysuń drążek pilota (22) i drążek spustu (45) z obudowy silnika (15) i możesz wymienić uszczelnienie wargowe (20) na drążku spustu lub miseczkę O (44) na drążku pilota.Ponowny montaż pompy membranowej Etapy ponownego montażu pompy są niekompatybilne z demontażem, dlatego prosimy o zwrócenie uwagi na następujące kwestie w procesie ponownego montażu: 1) Wszystkie elementy uszczelniające, jak również ich części stykowe, muszą być nasmarowane .2) Przed użyciem należy dokładnie sprawdzić wszystkie elementy uszczelniające, czy nie są uszkodzone, np. uszkodzenia powierzchni.Jeśli są uszkodzone, wymień je na nowe.3) Kierunek krawędzi uszczelnienia wargowego (20)(, 25) i (33) powinien być zgodny z kierunkiem pokazanym na wykresie.4) Śruby korka wlewu należy dokręcać naprzemiennie pod przeciwległymi kątami, aby uzyskać lepszy efekt uszczelnienia.Rozwiązywanie problemów 1. Część płynu jest odprowadzana z otworu wylotowego wraz z przepływem powietrza.Sprawdź membranę pod kątem uszkodzeń.Sprawdź, czy śruba membrany nie jest poluzowana 2. W płynie wylotowym są pęcherzyki powietrza Sprawdź, czy połączenie rury ssącej jest szczelne.Sprawdź połączenie między rurą ssącą a kolektorem dolotowym pod kątem dobrego uszczelnienia.Sprawdź o-ring między kolektorem dolotowym a korkiem płynu Sprawdź, czy śruby membrany nie są poluzowane 3. Niska wydajność pompy Sprawdź, czy dopływ powietrza jest stabilny.Sprawdź wlot/wylot pod kątem zablokowania.Sprawdzić szczelność złączy łączących kolektor dolotowy. Sprawdzić, czy kula nie jest przyklejona do gniazda lub czy kulka nie jest źle osadzona.4. Powietrze jest odprowadzane przez otwór wylotowy, gdy nie ma ruchu posuwisto-zwrotnego.Sprawdź pierścień uszczelniający (33) na zaworze suwakowym (35).Sprawdź pierścień uszczelniający (20) na pręcie spustu (45).Sprawdź pierścień uszczelniający (25) na drążku łączącym membranę.
Często zadawane pytania
1. P: Czy jesteś fabryką lub firmą handlową?
Odp .: Jesteśmy producentem w Szanghaju.
2. P: Jakie są twoje płatności?
Odp .: T / T, Western Union, L / C itp.
3. P: a co z paczką?
Odp .: Standardowa skrzynia lub karton ze sklejki eksportowej.
4. P: Jak długo trwa gwarancja?
Odp .: Mamy roczną gwarancję, z wyjątkiem części zużywających się.
5. P: korzystanie z produktów ma?
Odp .: Pompa może zasysać orzeszki ziemne, pikle, zawiesinę pomidorową, czerwoną kiełbasę, czekoladę, chmiel i syrop itp.
Pompa może zasysać farbę, pigment, klej i klej itp.
Pompa może zasysać różne glazurowane zawiesiny płytek, porcelany, cegły i porcelany itp.
