Pompa membranowa z tworzywa sztucznego z napędem pneumatycznym, 1 cala, odporna na korozję

Plastic Air Driven Diaphragm Pump 1 Inch Corrosion Resistant
Plastic Air Driven Diaphragm Pump 1 Inch Corrosion Resistant Plastic Air Driven Diaphragm Pump 1 Inch Corrosion Resistant

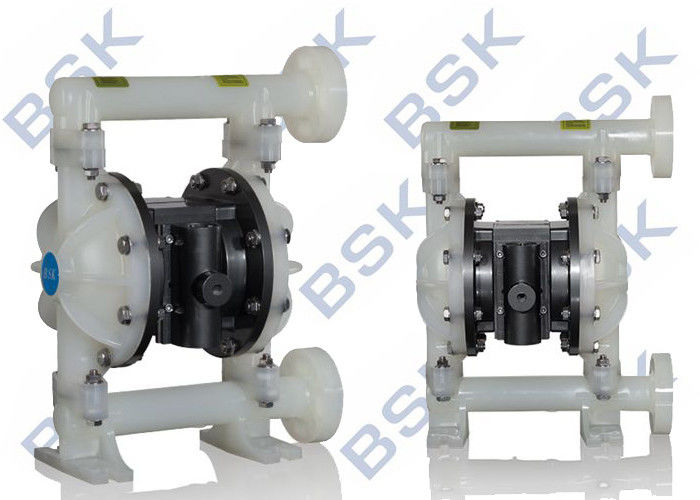

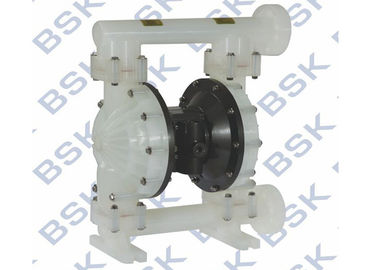

Duży Obraz :  Pompa membranowa z tworzywa sztucznego z napędem pneumatycznym, 1 cala, odporna na korozję

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: BSK
Numer modelu: BSKP25PP-PTT-C
Zapłata:
Minimalne zamówienie: 10
Cena: negotiable
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 5
Zasady płatności: FOB T / T
Możliwość Supply: 10000 / mon
Kod HS: 8413501020
Szczegółowy opis produktu
Podkreślić:

pneumatyczna pompa z podwójną membraną

,

pompa z podwójną membraną

Pompa membranowa z tworzywa sztucznego z napędem pneumatycznym, 1 cala, odporna na korozję


Pompa membranowa (znana również jako pompa membranowa, pneumatyczna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, termoplastu lub teflonafiltry i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub dowolna inna forma zaworów odcinających) do pompowania płynu.



Opis produktu:



Wlot powietrza

1 / 4-18NPTF-1

Fluid Outlet

1 "kołnierz

Wlot płynu

1 "kołnierz

Max. Pływ

135 l / min

Max. Głowa

70M

Max. Samozasysająca winda (sucha)

4m

Max. Ciśnienie powietrza

8.3bar

Max. Średnica cząstek

3 mm

Max. Wymiary instalacji

353 × 477,5 × 233,2 mm

Waga

9,5 kg

Hałas

<80db





Dane techniczne



Pompa membranowa powietrzna
1. Brak przecieku
2. Dobra samozasysająca wydajność
3. Przekazuj wszystkie rodzaje mediów
4. Materiał: staliwo, Alu, SS, PP





Podanie


Pompa może zasysać różne silne kwasy, zasady i żrące ciecze itp.

Ogólny opis

Pompa membranowa BSK zapewnia wysoką wydajność tłoczenia nawet przy niskim ciśnieniu powietrza i dostępny jest ab road range z opcjami kompatybilności materiałów. Odniesienie do modelu i tabeli opcji. Pompa BSK jest dostarczana z modułem silnika pneumatycznego i sekcją płynu.

Napędzana powietrzem pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze cieczy, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przedni przepływ płynu.

Cykl pompy rozpocznie się, gdy zostanie zastosowane ciśnienie powietrza i będzie nadal pompować i nadążać za zapotrzebowaniem. Utworzy i będzie utrzymywać ciśnienie w układzie i przestanie jeździć po osiągnięciu maksymalnego ciśnienia w linii (urządzenie zamykające się z dezaktywacją) i w razie potrzeby wznowi pompowanie.

Wymagania dotyczące powietrza i smarowania

Pneumatyczna pompa pneumatyczna pneumatyczna ze stali nierdzewnej do drukowania / wydobywania NADMIERNE CIŚNIENIE POWIETRZA. Może spowodować uszkodzenie pompy, obrażenia ciała lub uszkodzenie mienia.

  • W przypadku zasilania powietrzem należy zastosować filtr umożliwiający odfiltrowanie cząstek większych niż 50 mikronów. Nie wymaga smarowania poza smarem pierścieniowym "O", który jest nakładany podczas montażu lub naprawy.
  • Jeśli obecne jest smarowane powietrze, upewnij się, że jest ono zgodne z pierścieniami i uszczelkami "O" w sekcji silnika pneumatycznego pompy.



INSTRUKCJA OBSŁUGI

  • Zawsze przepłukiwać pompę rozpuszczalnikiem kompatybilnym z pompowanym materiałem, jeśli pompowany materiał podlega "ustawieniu", gdy nie jest używany przez pewien czas.
  • Odłącz dopływ powietrza od pompy, jeśli ma być nieaktywny przez kilka godzin.
  • Objętość materiału wylotowego zależy nie tylko od doprowadzania powietrza, ale również od zapasu materiału dostępnego na wlocie. Przewód doprowadzający materiał nie powinien być zbyt mały ani ograniczający. Pamiętaj, aby nie używać węża, który mógłby się zwinąć.
  • Gdy pompa membranowa jest używana w sytuacji z wymuszonym zasilaniem (zalaniem wlotowym), zaleca się zainstalowanie "zaworu zwrotnego" na wlocie powietrza.
  • Przymocuj nogi pompy membranowej do odpowiedniej powierzchni, aby zapobiec uszkodzeniu przez wibracje.

Konserwacja

  • Zapoznaj się ze schematem części na rysunkach złożeniowych, aby sprawdzić numery seryjne i nazwy części oraz zapoznać się z informacjami dotyczącymi części i zestawu serwisowego.
  • Niektóre części BSK są oznaczone jako "części zużywające się", co może ułatwić szybką naprawę i skrócenie przestojów.
  • Zestawy serwisowe są podzielone na dwie odrębne funkcje pompy przeponowej: 1. SEKCJA POWIETRZNA, 2. SEKCJA PŁYNU. FLUID SEC-TION jest podzielony dalej, aby dopasować typową część OPCJE MATERIAŁÓW.
  • Zapewnij czystą powierzchnię roboczą, aby chronić wrażliwe wewnętrzne ruchome części przed zanieczyszczeniem przed brudem i ciałami obcymi podczas demontażu i ponownego montażu.
  • Zachowaj dobrą dokumentację działalności serwisowej i włącz pompę do programu konserwacji zapobiegawczej.
  • Przed demontażem należy opróżnić przechwycony materiał do kolektora wylotowego, odwracając pompę do góry dnem, aby opróżnić materiał z pompy.

DEMONTAŻ ROZDZIAŁU PŁYNU

  • Zdemontuj górny i dolny rozdzielacz (1) i (11).
  • Wymontuj kulkę (2), pierścień "O" (3) (47) i gniazdo kulkowe (4).
  • Zdejmij korek z płynem (5).

UWAGA: Tylko modele membranowe wykorzystują membranę pierwotną (6A) i membranę rezerwową (6). Patrz widok pomocniczy na ilustracji Sekcja płynów.

  • Wykręcić śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8).
    UWAGA: Nie rysuj ani nie marsz powierzchni (23) pręta przeponowego.

REJESTRUJ PŁYNNĘ

  • Złóż ponownie w odwrotnej kolejności.
  • Oczyść i sprawdź wszystkie części. W razie potrzeby wymień zużyte lub uszkodzone części na nowe.
  • Nasmarować (23) pręt membrany i 25) pierścień "Y" smarem.
  • Zamocować pręt membrany (23) za pomocą pomocniczego narzędzia instalacyjnego.
  • Przed ostatecznym zamocowaniem śrub i nakrętek, należy ustalić, czy membrana (6A, 6) jest odpowiednio ustawiona z korkiem (5), aby uniknąć skręcenia membrany.
  • W modelach z membraną teflonową: z boku korpusu pompy zamontowane są trzy gumowe membrany (6) z boku oznaczone "AIR AIR BOX".
  • Uruchom pompę, sprawdź zamocowanie i uszczelnienie po uruchomieniu przez pewien czas.

Konserwacja

  • Zapoznaj się ze schematem części na rysunkach złożeniowych, aby sprawdzić numery seryjne i nazwy części oraz zapoznać się z informacjami dotyczącymi części i zestawu serwisowego.
  • Niektóre części BSK są oznaczone jako "części zużywające się", co może ułatwić szybką naprawę i skrócenie przestojów.
  • Zestawy serwisowe są podzielone na dwie odrębne funkcje pompy przeponowej: 1. SEKCJA POWIETRZNA, 2. SEKCJA PŁYNU. FLUID SEC-TION jest podzielony dalej, aby dopasować typową część OPCJE MATERIAŁÓW.
  • Zapewnij czystą powierzchnię roboczą, aby chronić wrażliwe wewnętrzne ruchome części przed zanieczyszczeniem przed brudem i ciałami obcymi podczas demontażu i ponownego montażu.
  • Zachowaj dobrą dokumentację działalności serwisowej i włącz pompę do programu konserwacji zapobiegawczej.
  • Przed demontażem należy opróżnić przechwycony materiał do kolektora wylotowego, odwracając pompę do góry dnem, aby opróżnić materiał z pompy.

DEMONTAŻ ROZDZIAŁU PŁYNU

  • Zdemontuj górny i dolny rozdzielacz (1) i (11).
  • Wymontuj kulkę (2), pierścień "O" (3) (47) i gniazdo kulkowe (4).
  • Zdejmij korek z płynem (5).

UWAGA: Tylko modele membranowe wykorzystują membranę pierwotną (6A) i membranę rezerwową (6). Patrz widok pomocniczy na ilustracji Sekcja płynów.

  • Wykręcić śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8).
    UWAGA: Nie rysuj ani nie marsz powierzchni (23) pręta przeponowego.

REJESTRUJ PŁYNNĘ

  • Złóż ponownie w odwrotnej kolejności.
  • Oczyść i sprawdź wszystkie części. W razie potrzeby wymień zużyte lub uszkodzone części na nowe.
  • Nasmarować (23) pręt membrany i 25) pierścień "Y" smarem.
  • Zamocować pręt membrany (23) za pomocą pomocniczego narzędzia instalacyjnego.
  • Przed ostatecznym zamocowaniem śrub i nakrętek, należy ustalić, czy membrana (6A, 6) jest odpowiednio ustawiona z korkiem (5), aby uniknąć skręcenia membrany.
  • W modelach z membraną teflonową: z boku korpusu pompy zamontowane są trzy gumowe membrany (6) z boku oznaczone "AIR AIR BOX".
  • Uruchom pompę, sprawdź zamocowanie i uszczelnienie po uruchomieniu przez pewien czas.
