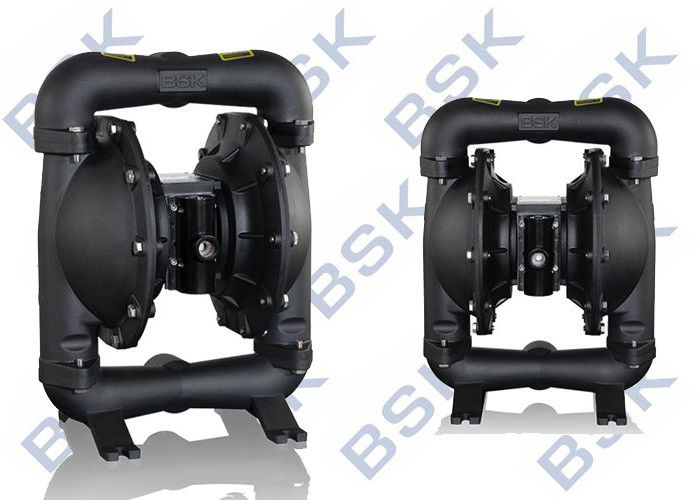

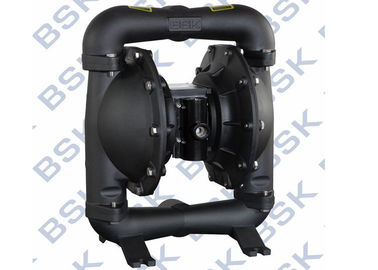

Pompa z membraną powietrzną Thermo z tworzywa sztucznego, aluminiowa płyta ceramiczna

Pompa z membraną powietrzną Thermo z tworzywa sztucznego, aluminiowa płyta ceramiczna

Pompa z membraną powietrzną (znany również jako pompa membranowa, pneumatyczna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa), która wykorzystuje kombinację ruchu posuwisto-zwrotnego kauczuku, termoplastu lub teflonafiltry i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, przepustnice , zawory klapowe lub inne formy zaworów odcinających) do pompowania płynu.

Opis produktu:

Dane techniczne

Pompa membranowa powietrzna
1. Brak przecieku
2. Dobra samozasysająca wydajność
3. Przekazuj wszystkie rodzaje mediów
4. Materiał: staliwo, Alu, SS, PP

cechy produktu

2 "Diagram rozładowania

Obsługa i konserwacja instalacji:

PRZECZYTAJ, ZROZUMUJ I PRZESTRZEGAJ TAKICH INFORMACJI, ABY UNIKNĄŁ USZKODZENIA CIAŁA I NADUŻYĆ

Nie przekraczaj maksymalnego ciśnienia powietrza wlotowego podanego na tabliczce znamionowej pompy.

• Wlot powietrza pompy jest podłączony do źródła powietrza, które ma wystarczającą pojemność i którego ciśnienie odpowiada wymaganiom projektowym.
• Czyste sprężone powietrze zwiększa żywotność pompy.
• Jeśli linia doprowadzająca powietrze jest twardą rurą, krótki wąż łączący pompę i rurę może zmniejszyć drgania i skręcanie. (Zaleca się zmniejszenie impulsu w płynie za pomocą zbiornika wyrównawczego lub buforów płynu.)
• Rura doprowadzająca powietrze i filtr regulujący ciśnienie muszą być podparte ze względu na swoją masę. Jeśli rura nie jest obsługiwana, może to spowodować uszkodzenie pompy.
• Rura wlotu powietrza pompy musi być zainstalowana za pomocą zaworu regulującego ciśnienie, aby ciśnienie powietrza zasilającego nie przekraczało określonego zakresu.

Ciśnienie graniczne podane w instrukcji nie może być wykorzystywane w działaniu pompy, w przeciwnym razie obrażenia ciała, uszkodzenia pompy lub utrata własności będą wynikać z nadmiernego ciśnienia powietrza.

• Upewnij się, że węże materiałowe i inne elementy są w stanie wytrzymać ciśnienie płynu opracowane przez tę pompę. Sprawdź wszystkie węże pod kątem uszkodzeń lub zużycia. Upewnij się, że urządzenie dozujące jest czyste iw dobrym stanie technicznym.

STATYCZNA SPARK. Może spowodować wybuch powodujący poważne obrażenia lub śmierć. Pompa gruntowa i system pompowania.

• Iskry mogą zapalić łatwopalny materiał i opary.
• Zabezpiecz pompę, złącza i wszystkie punkty styku, aby uniknąć wibracji i wytworzenia iskry kontaktowej lub statycznej.
• Użyj odpowiedniej wentylacji.
• Trzymać łatwopalne przedmioty z dala od źródeł ciepła, otwartego ognia i iskier.
• Przechowywać pojemniki zamknięte, kiedy nie są używane.

Zrzuty z pompy mogą zawierać zanieczyszczenia, które mogą spowodować poważne obrażenia. Zrzuty mogą być odprowadzane przez rurę z miejsca pracy i wokół operatora.

Nawet jeśli membrana pęknie, może również siłą wyładować materiał z tłumika wydechowego.

• Gdy materiały niebezpieczne lub łatwopalne są pompowane, zrzuty mogą zostać usunięte do bezpiecznego, odległego miejsca przez rurociąg.
• Pomiędzy pompą a tłumikiem zastosowano interfejs 3/8 "w minimalnym otworze.

NIEBEZPIECZNE CIŚNIENIE. Może spowodować poważne obrażenia lub uszkodzenie własności. Nie należy serwisować ani czyścić pompy, węży ani zaworu dozującego, gdy system jest pod ciśnieniem. Odłączyć przewód doprowadzający powietrze i uwolnić ciśnienie z układu poprzez otwarcie zaworu dozującego lub urządzenia i / lub ostrożne i powolne poluzowanie i usunięcie węża wylotowego lub przewodów rurowych z pompy.

NIEBEZPIECZNE MATERIAŁY. Może powodować poważne obrażenia ciała lub uszkodzenia mienia. Nie próbuj zwracać pompy do fabryki lub centrum serwisowego zawierającego niebezpieczne materiały. Praktyki bezpiecznej obsługi muszą być zgodne z lokalnymi i krajowymi przepisami oraz wymogami kodeksu bezpieczeństwa.

• Uzyskać arkusze danych bezpieczeństwa materiału na wszystkich materiałach od dostawcy w celu uzyskania odpowiednich instrukcji postępowania.

Niebezpieczeństwo wybuchu: Niektóre modele, wraz z niektórymi częściami, które mają styki płynowe, są wykonane z aluminium, więc nie można ich używać z trichloroetanem, chlorkiem metylenu lub innymi rozpuszczalnikami fluorowcowanymi węglowodorami, w przeciwnym razie mogą one reagować i powodować eksplozję.

• Przed użyciem przy użyciu tego rodzaju rozpuszczalnika konieczne jest sprawdzenie pokrywek cieczy, kolektorów i wszystkich płynnych części silnika pompy w celu zapewnienia kompatybilności.
• Pompa powinna być umieszczona blisko produktu tak daleko, jak to możliwe, aby skrócić rurę ssącą i zmniejszyć liczbę części w największym stopniu.
• Aby przedłużyć żywotność membrany, musimy umieścić pompę blisko tłoczonego płynu tak bardzo, jak to możliwe. Gdy ciśnienie wlotowe przekracza 10 stóp (3 metry) kolumny cieczy, konieczne jest zainstalowanie zestawu urządzeń obniżających ciśnienie i regulujących, aby przedłużyć żywotność membrany.
• Musimy zapewnić szczelność każdego adaptera dla rur wlotowych i wylotowych.
• Wszystkie łączniki należy ponownie dokręcić przed użyciem produktu, aby uniknąć luzu, który może powstać w wyniku pełzania elementów uszczelniających i skutecznie zapobiegać wyciekowi płynu lub powietrza.

Sprawdzić zgodność chemiczną zwilżonych części pompy i substancji pompowanej, płukanej lub ponownie przepompowanej. Zgodność chemiczna może zmieniać się wraz z temperaturą i stężeniem substancji chemicznych w pompowanych substancjach, płukanych lub wprowadzanych do obiegu. Aby uzyskać konkretną kompatybilność płynu, skonsultuj się z producentem substancji chemicznych.

Maksymalne temperatury opierają się tylko na naprężeniach mechanicznych. Niektóre substancje chemiczne znacznie obniżają maksymalną bezpieczną temperaturę pracy. Skontaktować się z producentem chemikaliów pod kątem zgodności chemicznej i ograniczeń temperaturowych.

Upewnij się, że wszyscy operatorzy tego sprzętu zostali specjalnie przeszkoleni, uchwycili bezpieczne praktyki operacyjne i zrozumieli ograniczenia sprzętu. Wiedzą, jak nosić PPE w razie potrzeby.

Nie używaj pompy do podparcia strukturalnego systemu rurociągów. Upewnij się, że komponenty systemu są odpowiednio podparte, aby zapobiec obciążeniu części pompy

• Połączenia ssawne i tłoczne powinny być elastycznymi połączeniami (takimi jak wąż), a nie sztywnymi orurowaniem i powinny być kompatybilne z pompowaną substancją.

Jest to konieczne, aby zapobiec niepotrzebnemu uszkodzeniu pompy. Jeśli musi pozostawać bezczynny przez dłuższy czas, należy go dokładnie wyczyścić po każdym użyciu.

• Produkt pozostawiony w pompie stanie się suchy lub lepki na pompie, co spowoduje problemy z membraną i zaworem przed następnym uruchomieniem. W temperaturze ujemnej, po użyciu, musi całkowicie opróżnić pompę.
• Jest to skuteczny sposób ograniczania przestojów użytkowników w celu uzyskania odpowiedniego zestawu w dowolnym momencie. Zastosowanie autentycznych części zamiennych BSK będzie sprzyjać wydłużeniu żywotności produktu i jego grze.

Ogólny opis

Pompa membranowa BSK zapewnia wysoką wydajność tłoczenia nawet przy niskim ciśnieniu powietrza i dostępny jest ab road range z opcjami kompatybilności materiałów. Odniesienie do modelu i tabeli opcji. Pompa BSK jest dostarczana z modułem silnika pneumatycznego i sekcją płynu.

Napędzana powietrzem pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze cieczy, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przedni przepływ płynu.

Cykl pompy rozpocznie się, gdy zostanie zastosowane ciśnienie powietrza i będzie nadal pompować i nadążać za zapotrzebowaniem. Utworzy i będzie utrzymywać ciśnienie w układzie i przestanie jeździć po osiągnięciu maksymalnego ciśnienia w linii (urządzenie zamykające się z dezaktywacją) i w razie potrzeby wznowi pompowanie.

Wymagania dotyczące powietrza i smarowania

NADMIERNE CIŚNIENIE POWIETRZA. Może spowodować uszkodzenie pompy, obrażenia ciała lub uszkodzenie mienia.

• W przypadku zasilania powietrzem należy zastosować filtr umożliwiający odfiltrowanie cząstek większych niż 50 mikronów. Nie wymaga smarowania poza smarem pierścieniowym "O", który jest nakładany podczas montażu lub naprawy.
• Jeśli obecne jest smarowane powietrze, upewnij się, że jest ono zgodne z pierścieniami i uszczelkami "O" w sekcji silnika pneumatycznego pompy.

INSTRUKCJA OBSŁUGI

• Zawsze przepłukiwać pompę rozpuszczalnikiem kompatybilnym z pompowanym materiałem, jeśli pompowany materiał podlega "ustawieniu", gdy nie jest używany przez pewien czas.
• Odłącz dopływ powietrza od pompy, jeśli ma być nieaktywny przez kilka godzin.
• Objętość materiału wylotowego zależy nie tylko od doprowadzania powietrza, ale również od zapasu materiału dostępnego na wlocie. Przewód doprowadzający materiał nie powinien być zbyt mały ani ograniczający. Pamiętaj, aby nie używać węża, który mógłby się zwinąć.
• Gdy pompa membranowa jest używana w sytuacji z wymuszonym zasilaniem (zalaniem wlotowym), zaleca się zainstalowanie "zaworu zwrotnego" na wlocie powietrza.
• Przymocuj nogi pompy membranowej do odpowiedniej powierzchni, aby zapobiec uszkodzeniu przez wibracje.

Konserwacja

• Zapoznaj się ze schematem części na rysunkach złożeniowych, aby sprawdzić numery seryjne i nazwy części oraz zapoznać się z informacjami dotyczącymi części i zestawu serwisowego.
• Niektóre części BSK są oznaczone jako "części zużywające się", co może ułatwić szybką naprawę i skrócenie przestojów.
• Zestawy serwisowe są podzielone na dwie odrębne funkcje pompy przeponowej: 1. SEKCJA POWIETRZNA, 2. SEKCJA PŁYNU. FLUID SEC-TION jest podzielony dalej, aby dopasować typową część OPCJE MATERIAŁÓW.
• Zapewnij czystą powierzchnię roboczą, aby chronić wrażliwe wewnętrzne ruchome części przed zanieczyszczeniem przed brudem i ciałami obcymi podczas demontażu i ponownego montażu.
• Zachowaj dobrą dokumentację działalności serwisowej i włącz pompę do programu konserwacji zapobiegawczej.
• Przed demontażem należy opróżnić przechwycony materiał do kolektora wylotowego, odwracając pompę do góry dnem, aby opróżnić materiał z pompy.

DEMONTAŻ ROZDZIAŁU PŁYNU

• Zdemontuj górny i dolny rozdzielacz (1) i (11).
• Wymontuj kulkę (2), pierścień "O" (3) (47) i gniazdo kulkowe (4).
• Zdejmij korek z płynem (5).

UWAGA: Tylko modele membranowe wykorzystują membranę pierwotną (6A) i membranę rezerwową (6). Patrz widok pomocniczy na ilustracji Sekcja płynów.

• Wykręcić śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8).
  UWAGA: Nie rysuj ani nie marsz powierzchni (23) pręta przeponowego.

REJESTRUJ PŁYNNĘ

• Złóż ponownie w odwrotnej kolejności.
• Oczyść i sprawdź wszystkie części. W razie potrzeby wymień zużyte lub uszkodzone części na nowe.
• Nasmarować (23) pręt membrany i 25) pierścień "Y" smarem.
• Zamocować pręt membrany (23) za pomocą pomocniczego narzędzia instalacyjnego.
• Przed ostatecznym zamocowaniem śrub i nakrętek należy ustalić, czy membrana (6A, 6) jest odpowiednio ustawiona z korkiem (5), aby uniknąć skręcenia membrany.
• W modelach z membraną teflonową: z boku korpusu pompy zamontowane są trzy gumowe membrany (6) z boku oznaczone "AIR AIR BOX".
• Uruchom pompę, sprawdź zamocowanie i uszczelnienie po uruchomieniu przez pewien czas.
