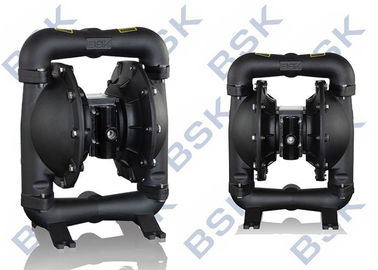

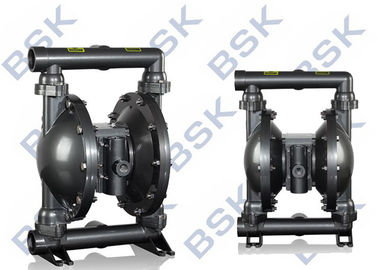

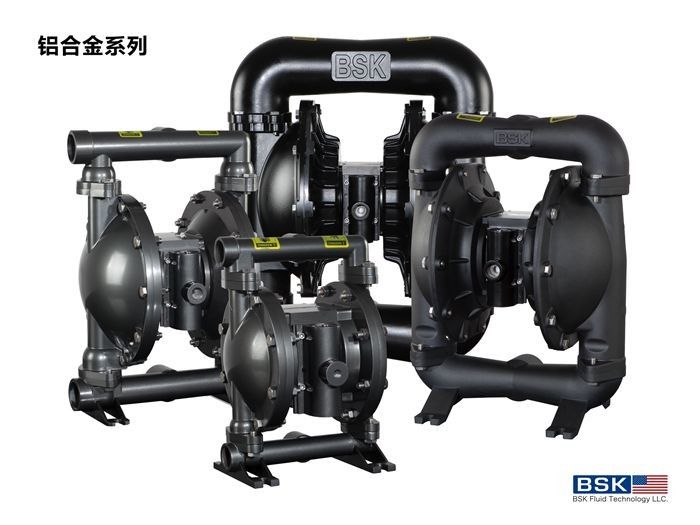

3-calowa pompa membranowa z napędem pneumatycznym Sterowana powietrzem pompa tłokowa 903 L / min

Próżniowa pompa membranowa o dużej prędkości z 880 l / min

Wprowadzenie pompy membranowej napędzanej powietrzem

Pompa membranowa zapewnia wysoką wydajność objętościową nawet przy niskim ciśnieniu powietrza i dostępnej szerokiej gamie opcji kompatybilności materiałów. Patrz tabela modeli i opcji.

Sterowana pneumatycznie pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przepływ płynu do przodu.

Cykl pracy pompy rozpocznie się wraz ze wzrostem ciśnienia powietrza i będzie kontynuował pompowanie i nadążanie za zapotrzebowaniem. Zbuduje i utrzyma ciśnienie na linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (wyłączone urządzenie dozujące) i wznowi pompowanie w razie potrzeby.

Pompa z membraną powietrzną (znana również jako pompa membranowa, pompa pneumatyczna z podwójną membraną (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, membrany termoplastycznej lub teflondiowej i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.

Parametry pompy membranowej napędzanej powietrzem

Specyfikacja pompy membranowej z napędem pneumatycznym

Pompa membranowa powietrza
1. Nieszczelność
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje nośników

Zastosowanie pompy membranowej z napędem pneumatycznym :

Jest szeroko stosowany w oczyszczaniu ścieków, przemyśle chemicznym, petrochemicznym
przemysł, malarstwo, ceramika, ochrona środowiska, druk i farbowanie itp., aby radzić sobie z wszelkiego rodzaju
żrące, lotne, łatwopalne, trujące płyny z cząstkami i wysoką lepkością.

A 80X X - XXX - X ( wybór modelu)

Forma wylotu rury: A-BSP B-NPT (F) C-Flange

Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Materiał kulki: 9-Santopren H - Hytre T - PTFE A - Acetal

Materiał gniazda kulowego: P / K - polipropylen / Kynoar SS - stal nierdzewna

Materiał pompy: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P / K –Polproppropylene / Kynoar

Maksymalne stosowane limity temperatury (membrana / materiał kulki / uszczelki)

Acetal ······································ 40 ° - 150 ° F (4,4 - 65,5 ° C)

Santoprene ········································· -40 ° - 225 ° F ( -40 ° - 107,2 ° C) Teflon ········································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ··························· ····················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ············· ··································· -40 ° - 350 ° F (-40 ° -176,6 ° C ) Hytrel · ·············································· · -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ································ ················· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ················· ····················· 32 ° - 175 ° F (0-79,4 ° C)

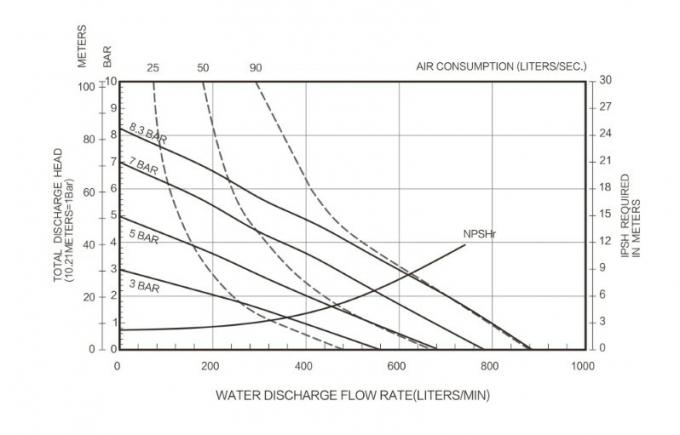

Schemat przepływu 3 ”
