Szczegóły Produktu:
Zapłata:
|
| Produkt: | Niskociśnieniowa pompa membranowa | Maksymalne natężenie przepływu: | 378 l/min |
|---|---|---|---|
| Maksymalna wysokość podnoszenia: | 70m | Funkcja: | Brak wycieków |
| Podkreślić: | pneumatyczna pompa membranowa,pneumatyczna pompa membranowa z podwójną membraną,próżniowa pompa membranowa Brak wycieków |
||

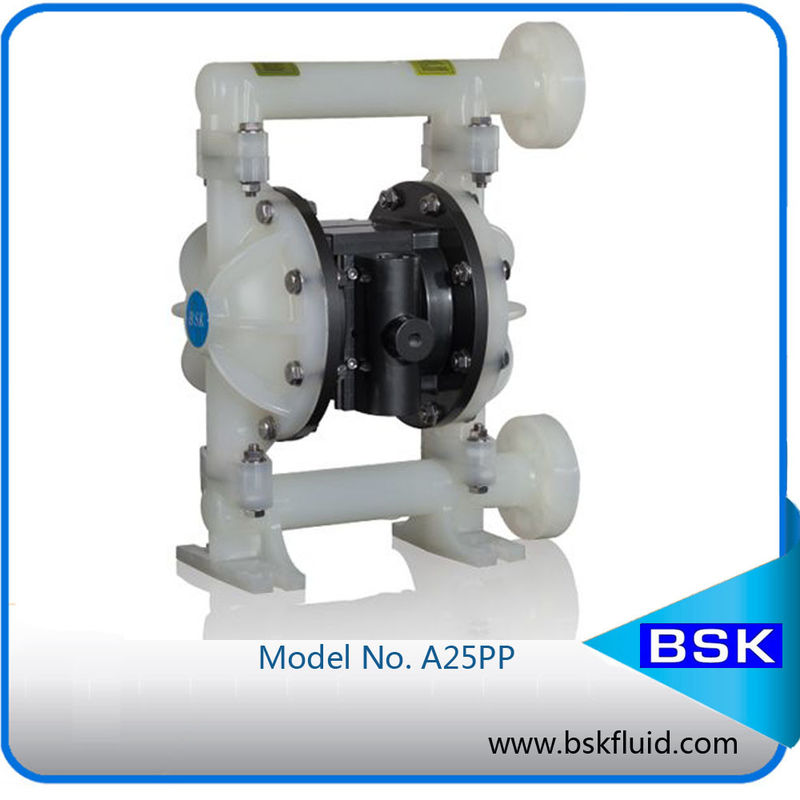

Pompa próżniowa z membraną PTFE, pompy z atramentem drukarskim Produkty z tworzyw sztucznych
Wprowadzenie pompy membranowej próżniowej
Pompa membranowa zapewnia wysoką wydajność objętościową nawet przy niskim ciśnieniu powietrza i dostępnej szerokiej gamie opcji kompatybilności materiałów. Patrz tabela modeli i opcji. Pompa jest wyposażona w modułowy silnik pneumatyczny i sekcję płynu.
Sterowana pneumatycznie pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przepływ płynu do przodu.
Cykl pracy pompy rozpocznie się wraz ze wzrostem ciśnienia powietrza i będzie kontynuował pompowanie i nadążanie za zapotrzebowaniem. Zbuduje i utrzyma ciśnienie linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (wyłączone urządzenie dozujące) i wznowi pompowanie w razie potrzeby
| Pozycja | Opis | Jednostka | Rysunek referencyjny |
| 1 | Maksymalne ciśnienie wlotowe powietrza | Mpa | 0,83 |
| 2 | Maksymalne natężenie przepływu | L / min | 378 |
| 3 | Maksymalny udźwig | M | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,83 |
| 5 | Maksymalna wielkość cząstek | mm | 6 |
| 6 | Waga | kg | 23 |
| 7 | Poziom hałasu | db | ＜ 70 |
Dane techniczne pompy membranowej próżniowej
Pompa membranowa powietrza
1. Nieszczelność
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje nośników
4. Materiał: Stal odlewana, Alu, SS, PP
Zastosowanie i zalety pompy próżniowo-membranowej :
Pneumatyczne pompy membranowe są zasilane sprężonym powietrzem. Pompy membranowe są odpowiednie do pompowania płynów z cząstkami i różnymi cieczami, które są bardzo lepkie, lotne, żrące lub toksyczne, a także koloidy. Korpus pompy wykonany jest ze stopów aluminium, żeliwa lub stali nierdzewnej. Membrana jest wykonana z wysokiej jakości gumy, takiej jak kauczuk nitrylowy, guma chloronorgutta, kauczuk fluoroinowy. Pompy membranowe są szeroko stosowane w przemyśle naftowym, chemicznym, ceramicznym, spożywczym i tekstylnym.
Uwaga: Masa pomp w tabeli jest przybliżona. Będą powodowane różnicami ze względu na komponenty. Tylko w celach informacyjnych.
Ograniczenia temperatury materiału (membrana / kula / materiał uszczelniony)
Materiał | Zakres temperatur aplikacji |
POM | 10 ° -180 ° F (-12 ° - 82 ° C) |
Santoprene® | -40 ° - 225 ° F (-40 ° - 107,2 ° C) |
PTFE | 40 ° - 220 ° F (4,4 ° - 104 ° C) |
Nitryl | 10 ° - 180 ° F (-12 ° - 82 ° C) |
Viton® | -40 ° - 350 ° F (-40 ° -176,6 ° C) |
PVDF | -20 ° -150 ° F (-12 ° - 93 ° C) |
Hytrel® | 10 ° -200 ° F (-28,9 ° - 65,5 ° C) |
PP | 32 ° - 175 ° F (0 -79,4 ° C) |
Opis pompy z membraną próżniową
Pompa membranowa BSK zapewnia wysoką wydajność objętościową nawet przy niskim ciśnieniu powietrza i szeroką gamę dostępnych opcji kompatybilności materiałów. Pompy BSK mają konstrukcję odporną na przeciągnięcie, modułowy silnik powietrzny / sekcje płynu.
Pompy z podwójną membraną napędzane powietrzem wykorzystują różnicę ciśnień w komorach powietrznych, aby na przemian wytwarzać ssanie i dodatnie ciśnienie płynu w komorach płynowych, kontrole kulkowe zapewniają dodatni przepływ płynu.
Po wentylacji pompa uruchamia się, a ciśnienie wyjściowe osiąga żądaną moc. Gdy ciśnienie na wyjściu osiągnie maksymalne wartości graniczne (równoważne zarówno wlot, jak i wylot zostaną zamknięte) Pompa przestanie działać. Gdy ciśnienie w rurociągu będzie mniejsze niż maksymalny zawór, pompa wznowi pracę.
KONSERWACJA
Konserwacja pompy membranowej resetowanie punktów uwagi.
Wskazówki dotyczące rozwiązywania problemów
1. Wylot powietrza ma płyn podczas pompowania
Sprawdź, czy membrana nie jest uszkodzona
Sprawdź, czy śruby membrany poluzowały się
2. Płyn wyjściowy ma pęcherzyk
Sprawdź, czy połączenia rur ssących są dobrze uszczelnione
Sprawdź, czy rura ssąca i wlot płynu są dobrze uszczelnione
Sprawdź, czy pierścień pomiędzy wlotem płynu a korkiem płynu jest z pierścieniem O-ring
Sprawdź, czy śruby membrany są zamocowane
3. Wydajność pompowania jest niska
Sprawdź, czy dopływ powietrza jest stabilny
Sprawdź, czy wlot i wylot są zablokowane
Sprawdź, czy połączenie z wlotem płynu jest szczelne i nie przecieka
Sprawdź, czy kij do gniazda kuli lub gniazda piłki nie jest odpowiedni
4. Bez ruchu posuwisto-zwrotnego przepływ powietrza jest odprowadzany z otworu wylotowego
Sprawdź uszczelniony pierścień głównego zaworu powietrza
Sprawdź uszczelniony pierścień zaworu pręta pilotującego
Sprawdź uszczelniony pierścień pręta membrany
