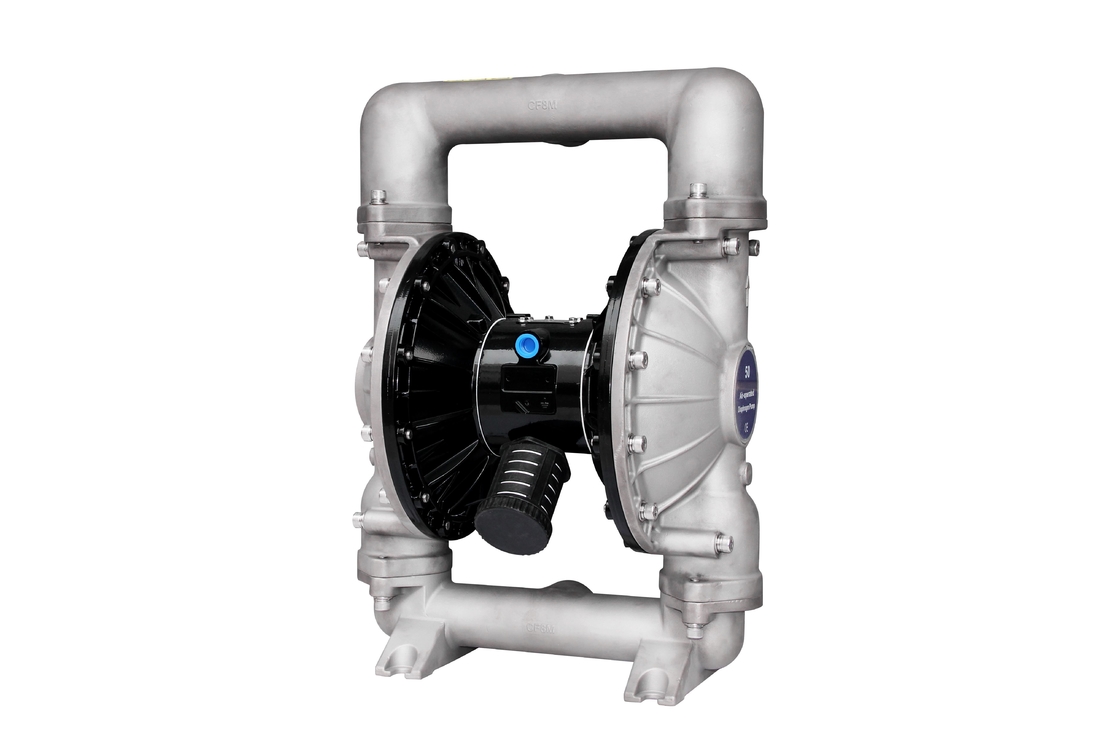

Pompa z podwójną membraną 0,83 mpa Bez wycieków Pneumatyczna 8,6 bara

0.83mpa Double Diaphragm Pump Non Leakage Pneumatic 8.6bar
0.83mpa Double Diaphragm Pump Non Leakage Pneumatic 8.6bar

Duży Obraz :  Pompa z podwójną membraną 0,83 mpa Bez wycieków Pneumatyczna 8,6 bara

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: BOGEN
Orzecznictwo: CE
Numer modelu: BG50SS-PTT-A
Zapłata:
Minimalne zamówienie: 10 jednostek
Cena: negotiable
Szczegóły pakowania: Las
Czas dostawy: 10
Zasady płatności: FOB T/T
Możliwość Supply: 1000 jednostek miesięcznie
Gwarancja:: Rok
Szczegółowy opis produktu
Produkcja: Pompa membranowa 2". Maksymalne ciśnienie wylotowe: 0,83 MPa
Funkcja: Brak wycieków Podanie: Przemysł chemiczny
Moc: Pneumatyczny Nacisk: Niskie ciśnienie
Paliwo: sterowane powietrzem Maksymalne ciśnienie: 8,6 bara
Materiał: Staliwo, Alu, SS, PP
Podkreślić:

0.83mpa pneumatyczna pompa membranowa

,

8.6bar pneumatyczna pompa membranowa

,

niskociśnieniowa pompa pneumatyczna z podwójną membraną

Pompa z podwójną membraną 0,83 mpa Bez wycieków Pneumatyczna 8,6 bara



Wprowadzenie do pompy membranowej dwustronnego działania



Pompa membranowa powietrza(znany również jakoPompa membranowa, pneumatyczna pompa membranowa z podwójną membraną (AOOD)lubpneumatyczna pompa membranowa), który wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, tworzywa termoplastycznego lub membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, zawory motylkowe, zawory klapowe lub inne formy zaworów odcinających) do pompowania płynu.



Pompa membranowa zapewnia dostarczanie dużych objętości nawet przy niskim ciśnieniu powietrza oraz w szerokim zakresie dostępnych opcji kompatybilności materiałowej. Zapoznaj się z modelem i tabelą opcji. Pompa jest dostarczana z modułowym silnikiem pneumatycznym i sekcją płynu.

Pneumatyczna pompa membranowa naprzemiennie wytwarza ciśnienie płynu dolotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej.Zawór kulowy może zapewnić przepływ płynu do przodu.

Cykl pompowania rozpocznie się po przyłożeniu ciśnienia powietrza i będzie kontynuować pompowanie i nadążać za zapotrzebowaniem.Wytworzy i utrzyma ciśnienie w linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (urządzenie dozujące zamknięte) i wznowi pompowanie w razie potrzeby.



Parametry pompy membranowej dwustronnego działania

Przedmiot Opis Jednostka Rysunek referencyjny
1 Maksymalne ciśnienie wlotowe powietrza MPa 0,83
2 Maksymalne natężenie przepływu l/min 903
3 Maksymalna wysokość podnoszenia M 70
4 Maksymalne ciśnienie wylotowe MPa 0,83
5 Maksymalny rozmiar cząstek mm 9
6 Waga kg 103
7 Poziom hałasu baza danych <70





A 50 XX - XXX - X (wybór modelu)



Forma ujścia rury: A-BSP B-NPT (F) C-Flange

Materiał membrany:9 – Santoprene H – Hytrel T – PTFE/Santoprene

Materiał kulki:9 - Santoprene H – Hytre T – PTFE A – Acetal

Materiał gniazda kuli: P/K – Polipropylen/Kynoar SS – Stal nierdzewna

Materiał pompy: SS – Stal nierdzewna AL – Stop aluminium CI – Stal węglowa P/K – Polipropylen/Kynoar



Maksymalne stosowane limity temperatury(materiał membrany / kulki / uszczelnienia)





Acetal ·········································· 40° - 150°F (4,4-65,5°C)

Santopren·····································-40°- 225°F (-40°- 107,2°C) ·································· ······· ·40°-220°F (4,4°-104°C) Nitryl···························· ························10°-180°F (-12°- 82°C) Viton············ ········································-40°-350°F (-40° -176,6°C) Hytrel····································· ······-20°-150°F (-12°-93°C) Kynar··························· ···················10°-200°F (-28,9°-65,5°C) Polipropylen··········· ·································32°-175°F (0-79,4°C)



Zastosowanie pompy membranowej dwustronnego działania



1, Ciecze trujące, palne i lotne.
2, Silny kwas, mocne płyny alkaliczne z korozją
3, cysterna, fabryka bilk, załadunek i rozładunek produktów naftowych
4, Marynata, pulpa owocowa, puree ziemniaczane, czekoladki itp
5, Farba, guma, pigment i kleje
6, Różne miazgi ceramiczne, fugi, zaprawy i zawiesiny
7, Różne lateksowe, rozpuszczalniki organiczne, farsz
8, Usuwanie nośnika oleju (pompa brudnej wody i pozostałości oleju)
9, Chmiel zwyczajny, cienka pasta z drożdży mocy, syrop i melasa
10, specjalny płyn



2" Schemat przepływu





Pompa z podwójną membraną 0,83 mpa Bez wycieków Pneumatyczna 8,6 bara 0







Ogólny opis









Wymagania dotyczące powietrza i smarowania





Pompa z podwójną membraną 0,83 mpa Bez wycieków Pneumatyczna 8,6 bara 1NADMIERNE CIŚNIENIE POWIETRZA.Może spowodować uszkodzenie pompy, obrażenia ciała lub uszkodzenie mienia.

  • Na zasilaniu powietrzem należy zastosować filtr zdolny do odfiltrowania cząstek większych niż 50 mikronów.Nie jest wymagane żadne smarowanie poza smarem do pierścieni uszczelniających typu „O”, który jest nakładany podczas montażu lub naprawy.
  • Jeśli obecne jest powietrze smarowane, należy upewnić się, że jest ono zgodne z pierścieniami „O” i uszczelkami w sekcji silnika pneumatycznego pompy.






INSTRUKCJA OBSŁUGI



  • Zawsze przepłucz pompę rozpuszczalnikiem kompatybilnym z pompowanym materiałem, jeśli pompowany materiał podlega „konfiguracji”, gdy nie jest używany przez pewien czas.
  • Odłącz dopływ powietrza od pompy, jeśli ma być nieaktywna przez kilka godzin.
  • Objętość materiału wylotowego zależy nie tylko od dopływu powietrza, ale również od ilości materiału dostępnego na wlocie.Przewody doprowadzające materiał nie powinny być zbyt małe ani ciasne.Pamiętaj, aby nie używać węża, który może się załamać.
  • Gdy pompa membranowa jest używana w sytuacji wymuszonego zasilania (zalany wlot), zaleca się zainstalowanie „zaworu zwrotnego” na wlocie powietrza.
  • Przymocuj nogi pompy membranowej do odpowiedniej powierzchni, aby zabezpieczyć się przed uszkodzeniem przez wibracje.





Utrzymanie



  • Proszę odnieść się do schematu komponentów na rysunkach montażowych, aby wyszukać numery seryjne i nazwy części oraz zapoznać się z informacjami o częściach i pakiecie serwisowym.
  • Niektóre części BSK są oznaczone jako „części zużywające się”, co może przyczynić się do szybkiego serwisu i skrócenia przestojów.
  • Zestawy serwisowe podzielone są do obsługi dwóch oddzielnych funkcji pompy membranowej: 1. SEKCJA POWIETRZA, 2. SEKCJA CIECZY.SEKCJA PŁYNU jest dalej podzielona, ​​aby dopasować typową część OPCJE MATERIAŁOWE.
  • Zapewnij czystą powierzchnię roboczą, aby chronić wrażliwe wewnętrzne części ruchome przed zanieczyszczeniem brudem i ciałami obcymi podczas demontażu i ponownego montażu serwisowego.
  • Należy prowadzić dokładne rejestry działań serwisowych i włączyć pompę do programu konserwacji zapobiegawczej.
  • Przed demontażem należy opróżnić przechwycony materiał w kolektorze wylotowym, obracając pompę do góry dnem, aby spuścić materiał z pompy.





DEMONTAŻ SEKCJI PŁYNU



  • Zdemontować górny i dolny kolektor (1) i (11).
  • Wyjąć kulę (2), pierścień „O” (3) (47) i gniazdo kuli (4).
  • Zdjąć korek płynu (5).

UWAGA: Tylko modele z membraną wykorzystują membranę główną (6A) i membranę zapasową (6).Zapoznać się z widokiem pomocniczym na ilustracji sekcji płynów.

  • Wyjąć śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8).
    UWAGA: Nie rysuj ani nie niszcz powierzchni pręta membrany (23).





PONOWNY MONTAŻ SEKCJI PŁYNÓW

  • Zmontować w odwrotnej kolejności.
  • Oczyść i sprawdź wszystkie części.W razie potrzeby wymień zużyte lub uszkodzone części na nowe.
  • Nasmaruj (23) trzpień membrany i 25) pierścień „Y” smarem.
  • Zamocować trzpień membrany (23) za pomocą pomocniczego narzędzia montażowego.
  • Przed ostatecznym dokręceniem śrub i nakrętek należy sprawdzić, czy membrana (6A,6) jest odpowiednio wyrównana z pokrywą cieczy (5), aby uniknąć skręcenia membrany.
  • Dla modeli wyposażonych w membranę: trzy gumowe membrany (6) z boku, które są oznaczone AIRS SIDE „komorą powietrzną” są zamontowane w przedniej części korpusu pompy.
  • Uruchom pompę, sprawdź mocowanie i uszczelnienie po pewnym czasie pracy.



Wymiary instalacyjne:

Pompa z podwójną membraną 0,83 mpa Bez wycieków Pneumatyczna 8,6 bara 2
