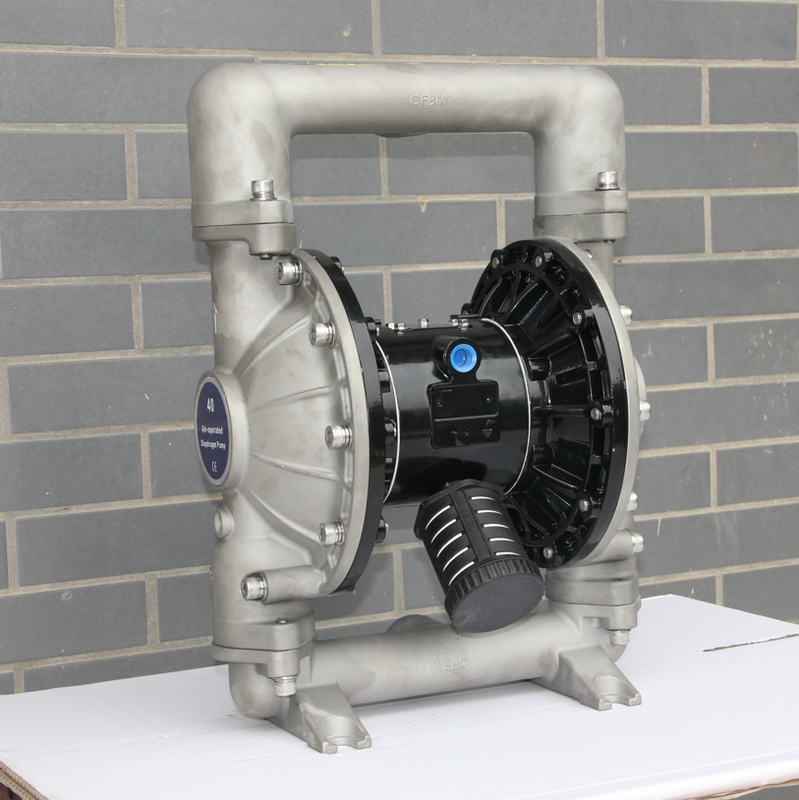

2 "powietrzna pompa z podwójną membraną ze stali nierdzewnej Pneumatyczna pompa powietrza dla przemysłu inżynierii chemicznej
Gumowa próżniowa pneumatyczna pompa membranowa 2 "Pneumatyczna bez wycieków
Wprowadzenie do pompy membranowej dwustronnego działania
Pompa membranowa powietrza(znany również jakoPompa membranowa, pneumatyczna pompa z podwójną membraną (AOOD)lubpneumatyczna pompa membranowa), który wykorzystuje kombinację posuwisto-zwrotnego działania gumy, termoplastu lub membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.
Pompa membranowa zapewnia wysoką wydajność nawet przy niskim ciśnieniu powietrza i dostępny jest zakres dostępnych opcji kompatybilności materiałowej. Należy zapoznać się z modelem i tabelą opcji. Pompa jest wyposażona w modułowy silnik pneumatyczny i sekcję cieczy.
Pneumatyczna pompa membranowa naprzemiennie wytwarza ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej.Zawór kulowy może zapewnić przepływ płynu do przodu.
Cykliczna zmiana pompy rozpocznie się po przyłożeniu ciśnienia powietrza i będzie kontynuować pompowanie i nadążać za zapotrzebowaniem.Będzie wytwarzać i utrzymywać ciśnienie w linii i przestaje pracować po osiągnięciu maksymalnego ciśnienia w linii (zamknięte urządzenie dozujące) i w razie potrzeby wznowi pompowanie.
Parametry pompy membranowej dwustronnego działania
| Przedmiot | Opis | Jednostka | Rysunek odniesienia |
| 1 | Maksymalne ciśnienie wlotowe powietrza | Mpa | 0,83 |
| 2 | Maksymalne natężenie przepływu | L/Min | 903 |
| 3 | Maksymalny wzrost | M | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,83 |
| 5 | Maksymalny rozmiar cząstek | mm | 9 |
| 6 | Waga | kg | 103 |
| 7 | Poziom hałasu | db | ＜70 |
Pompa membranowa dwustronnego działaniaSpecyfikacje
Powietrzna pompa membranowa
1. Brak wycieków
2. Dobra wydajność samozasysania
3. Przenoś wszystkie rodzaje medium
4. Materiał: Staliwo, Alu, SS, PP
50 XX - XXX - X (wybór modelu)
Forma ujścia rury: A-BSP B-NPT (F) C-Flange
Materiał membrany:9 – Santoprene H – Hytrel T – PTFE/Santopren
Materiał kulki:9 -Santopren H - Hytre T - PTFE A - Acetal
Materiał gniazda kulowego: P / K - Polipropylen / Kynoar SS - Stal nierdzewna
Materiał pompy: SS – Stal nierdzewna AL – Stop aluminium CI – Stal węglowa P/K – Polipropylen/Kynoar
Maksymalne zastosowane limity temperatury(materiał membrany/kulki/uszczelki)
Acetal ············································· 40° - 150°F (4,4 - 65,5°C)
Santopren·········································-40°-225°F (-40°- 107,2°C) ······································· ······· ·40°- 220°F (4,4°-104°C) Nitryl··························· ·······················10°-180°F (-12°- 82°C) Viton············ ·······································-40°- 350°F (-40° -176,6°C) Hytrel·········································· ······-20°-150°F (-12°-93°C) Kynar·························· ·························10°-200°F (-28,9°-65,5°C) Polipropylen·········· ·······························32°- 175°F (0-79,4°C)
Zastosowanie pompy membranowej dwustronnego działania
1, Trujące, palne i lotne ciecze.
2, Silny kwas, silne ciecze alkaliczne z korozją
3, Cysterna, fabryka Bilk, załadunek i rozładunek produktów naftowych
4, marynata, miazga owocowa, tłuczone ziemniaki, czekoladki itp
5, Farba, guma, pigment i kleje
6, Różne miazga ceramiczna, fuga, zaprawa i zawiesina
7, Różne lateksy, rozpuszczalniki organiczne, farsz
8, Usuwanie nośnika oleju (pompuj brudną wodę i pozostały olej)
9, Chmiel zwyczajny, cienka pasta z drożdży, syrop i melasa
10, Specjalna ciecz
Schemat przepływu 2"
Ogólny opis
Wymagania dotyczące powietrza i smarowania
NADMIERNE CIŚNIENIE POWIETRZA.Może spowodować uszkodzenie pompy, obrażenia ciała lub zniszczenie mienia.
INSTRUKCJA OBSŁUGI
Konserwacja
DEMONTAŻ SEKCJI PŁYNÓW
UWAGA: Tylko modele z membraną wykorzystują membranę główną (6A) i membranę zapasową (6).Patrz widok pomocniczy na ilustracji sekcji płynów.
PONOWNY MONTAŻ SEKCJI PŁYNÓW
Wymiary montażowe:
Demontaż części w sekcji płynów
a)Pierwszy,wyjąć pompę z rurociągu i spuścić materiały w pompie.
b) Umieść pompę w czystym środowisku pracy.
c) Wyjąć rurkę wylotową wody (1) z pompy, a następnie wyjąć kulki (2), kubki O (3) i (47) oraz kielichy kulkowe (4) z górnego końca korka cieczy (5) z kolei.Następnie odwróć pompę do góry nogami i wyjmij rurkę doprowadzającą wodę (11), aby wyjąć z korka cieczy (5) pierścienie O-ring (3) i (47), gniazda kulkowe (4) i gniazda kulkowe (2) .d) Poluzuj śruby wokół dwóch osłon cieczowych i zdejmij osłonę cieczową (5).e) Poluzuj śruby membrany (10) i zdejmij podkładki membrany (7), (8) oraz membranę (6) z obu końców.Uszczelkę wargową (25) można wymienić, zdejmując pręt membrany (23).f) Najpierw poluzuj śrubę (39), a następnie zdejmij obudowę zaworu powietrza (38), owiewkę (42), uszczelkę (40) i (41).g) Wyjąć płytkę zaworową (36) i płytkę zaworową (37) z tulei zaworu powietrza (38).h) Zdjąć zacisk (29), wyjąć osłonę krańcową (31) z obu końców tulei zaworu powietrza (38) i wymienić miseczkę (30) zgodnie z wymaganiami.i) Po ręcznym wypchnięciu elementu zaworu (35) z tulei zaworu powietrza (38) można sprawdzić uszczelnienie wargowe (33).
j) Najpierw poluzuj 4 śruby (16) mocujące głowicę cylindrów, następnie zdejmij głowice cylindrów (14) i (18) na obu końcach i zdejmij pokrywę O-ringu (17).k) Wyjąć uszczelkę (19) z rowka obudowy silnika (15).l) Wysunąć drążek prowadzący (22) i drążek wyzwalający (45) z obudowy silnika (15) i wymienić uszczelnienie wargowe (20) na drążku wyzwalającym lub pierścień uszczelniający (44) na drążku prowadzącym.Ponieważ etapy montażu i demontażu pompy membranowej są niezgodne, podczas montażu należy zwrócić uwagę na następujące punkty: 1) Wszystkie elementy uszczelniające i ich części stykowe muszą być pokryte olejem smarującym.
2)Przed użyciem, proszę dokładnie sprawdzić wszystkie elementy uszczelniające pod kątem uszkodzeń, np. uszkodzeń powierzchni.Jeśli jest uszkodzony, wymień go na nowy.3) Kierunek wargi uszczelnienia wargowego (20) (, 25), (33) powinien być zgodny z kierunkiem pokazanym na rysunku.4) Śruby na pokrywie cieczowej należy dokręcać po przekątnej, aby uzyskać lepszy efekt uszczelnienia.
Rozwiązywanie problemów1. Część cieczy jest odprowadzana z portu wylotowego wraz z przepływem powietrza.Sprawdź membranę pod kątem uszkodzeń.Sprawdź śruby membrany pod kątem poluzowania 2. Sprawdź, czy połączenie rury ssawnej jest dobrze uszczelnione.Sprawdź, czy połączenie między rurą ssącą a kolektorem dolotowym jest dobrze uszczelnione.Sprawdź O-ring między kolektorem dolotowym a korkiem cieczy.Sprawdź, czy śruby membrany są poluzowane.Sprawdź, czy dopływ powietrza jest stabilny, gdy wydajność pompy jest niska.Sprawdź, czy wlot/wylot nie jest zablokowany.Sprawdź szczelność złącza kolektora dolotowego.Kulka kontrolna nie utknęła w gnieździe zaworu lub kula nie jest prawidłowo zamocowana.4. Gdy nie ma ruchu posuwisto-zwrotnego, powietrze jest wypuszczane z portu wylotowego.Sprawdź pierścień uszczelniający (33) na suwaku (35).Sprawdź pierścień uszczelniający (20) na dźwigni spustu (45).Sprawdź pierścień uszczelniający (25) na pręcie łączącym membrany
