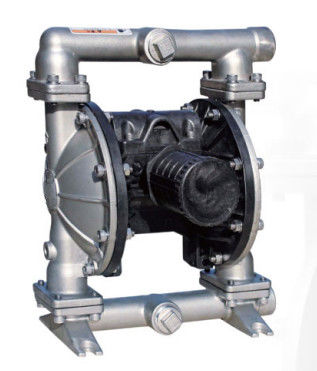

Pompa membranowa z chemicznym napędem sprężonego powietrza o wydajności 192 l / min. Dobre samozasysanie

Membrana pompy membranowej z tworzywa sztucznego z membraną chemiczną 135 l / min

Pompa membranowa (znana również jako pompa membranowa, pneumatyczna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, termoplastu lub teflonafiltry i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub dowolna inna forma zaworów odcinających) do pompowania płynu.

Podanie:

Jest szeroko stosowany w oczyszczaniu ścieków, przemyśle chemicznym, petrochemicznym
przemysł, malarstwo, ceramika, ochrona środowiska, drukowanie i barwienie itp., aby poradzić sobie z wszelkiego rodzaju
żrące, lotne, łatwopalne, trujące płyny z cząstkami o wysokiej lepkości.

Zasada działania
W dwóch symetrycznych komorach pomp wyposażonych w przeponę, która jest połączona przez środkowy trzpień sprzęgła. Sprężone powietrze dostaje się z zaworu wlotowego pompy i wchodzi do jednej wnęki, popycha ruch membrany i gazy emitowane z innej wnęki. Po dotarciu do miejsca przeznaczenia komponenty dystrybucji gazu automatycznie skompresują powietrze do innej komory, popchną membranę w przeciwnym kierunku, dzięki czemu dwie membrany będą stale synchronizowane z ruchem posuwisto-zwrotnym.

Sprężone powietrze dostaje się do zaworu, przesuwa membranę w prawy ruch, a zasysanie komory powoduje, że medium wchodzi do środka, wpycha piłkę do pomieszczenia, zawór kulowy zamyka się z powodu wdychania, Medium wyładowuje się przez wytłaczanie i otwiera zawór kulowy i w tym samym czasie zamknij zawór kulowy, zapobiegaj przepływowi wstecznemu, aby w ten sposób zrobić środek bez przerwy od wejścia wdychanego, wychodząc z wychodzenia.

Dane techniczne

Pompa membranowa powietrzna
1. Brak przecieku
2. Dobra samozasysająca wydajność
3. Przekazuj wszystkie rodzaje mediów
4. Materiał: staliwo, Alu, SS, PP

A 2 5 XX - XXX - X ( wybór modelu)

Kształt ujścia rury: A-BSP B-NPT (F) C-kołnierz

Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Materiał kulek: 9 -Santopren H - Hytre T - PTFE A - Acetal

Materiał gniazda kulowego: stal nierdzewna P / K-PPypropylen / Kynoar SS

Materiał pompy: SS-Stal nierdzewna AL-Aluminium Alloy CI- Stal węglowa P / K-Polipropylen / Kynoar

Maksymalne dopuszczalne temperatury (membrana / kulka / materiał uszczelniający)

Acetal ········································································· 40 ° - 150 ° F (4,4-5,5 ° C)

Santoprene ······························································· -40 ° - 225 ° F (- 40 ° - 107,2 ° C) Teflon ·················································································· ······· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitryl ························································ ······························ 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ············ ·································································································· -176,6 ° C) Hytrel · ··························································································· ······ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ····························································· ··························· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ·········· ····································· 32 ° - 175 ° F (0-77,4 ° C)
