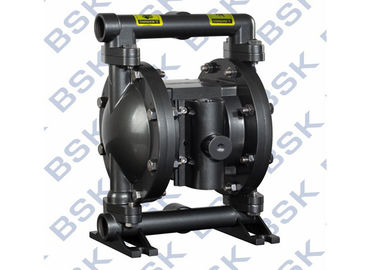

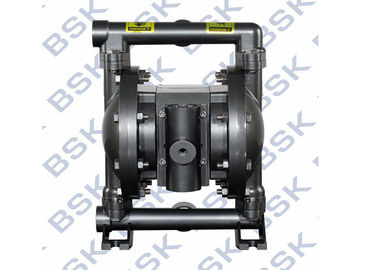

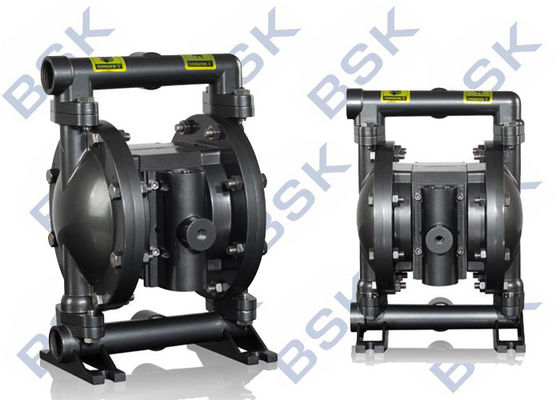

Pompa membranowa z membraną powietrzną z pompą stalową, napędzana powietrzem

Pompa pneumatyczna z podwójną membraną z tworzywa termoplastycznego / teflonowego

Cechy pompy pneumatycznej z podwójną membraną:

1. Podwójna membrana z pompą membranową Pompa z podwójną membraną z gumową membraną do pomp do żywności i chemikaliów, odporna na chemikalia Pompa membranowa to nowy rodzaj maszyny transportującej, przyjmującej sprężone powietrze, dym i gazy spalinowe w przemyśle jako źródło zasilania.

2. Ma dwie membrany, sprężone powietrze dociera do korpusu pompy, aby napędzać pompę w ciągłym działaniu zasysania i zwalniania, dzięki czemu może łatwo pompować ciecz według tej zasady. Jest również bardzo bezpieczny w niebezpiecznym środowisku, ponieważ nie ma silnika elektrycznego.

Pompy z podwójną membraną napędzane powietrzem mogą nie tylko przenosić płynny przepływ, ale także mogą przenosić pewne niespokojne, przepływające medium, z zaletami pompy samozasysającej, pompy nurkowej, pompy tarczowej, pompy szlamowej i pompy zanieczyszczeń itp.

Pompa z membraną powietrzną (znana również jako pompa membranowa, pompa pneumatyczna z podwójną membraną (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, membrany termoplastycznej lub teflondiowej i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.

Dane techniczne pompy pneumatycznej z podwójną membraną

Pompa membranowa powietrza
1. Nieszczelność
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje nośników

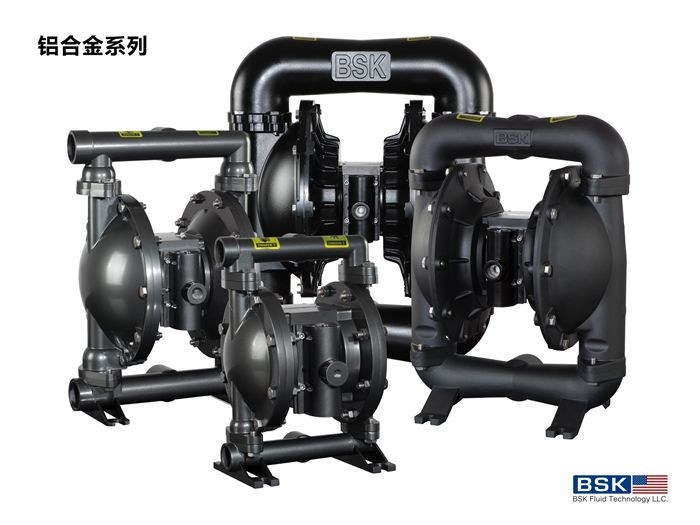

4. Materiał: Stal odlewana, Alu, SS, PP

A 2 5 XX - XXX - X ( wybór modelu)

Forma wylotu rury: A-BSP B-NPT (F) C-Flange

Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Materiał kulki: 9-Santopren H - Hytre T - PTFE A - Acetal

Materiał gniazda kulowego: P / K - polipropylen / Kynoar SS - stal nierdzewna

Materiał pompy: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P / K –Polproppropylene / Kynoar

Maksymalne stosowane limity temperatury (membrana / materiał kulki / uszczelki)

Acetal ······································ 40 ° - 150 ° F (4,4 - 65,5 ° C)

Santoprene ········································· -40 ° - 225 ° F ( -40 ° - 107,2 ° C) Teflon ········································· ······· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ···························· ······················ 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ············ ······································· -40 ° - 350 ° F (-40 ° C) -176,6 ° C) Hytrel · ·········································· ······ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··························· ······················ 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ············ ··························· 32 ° - 175 ° F (0-79,4 ° C)

Schemat przepływu 1 ”
