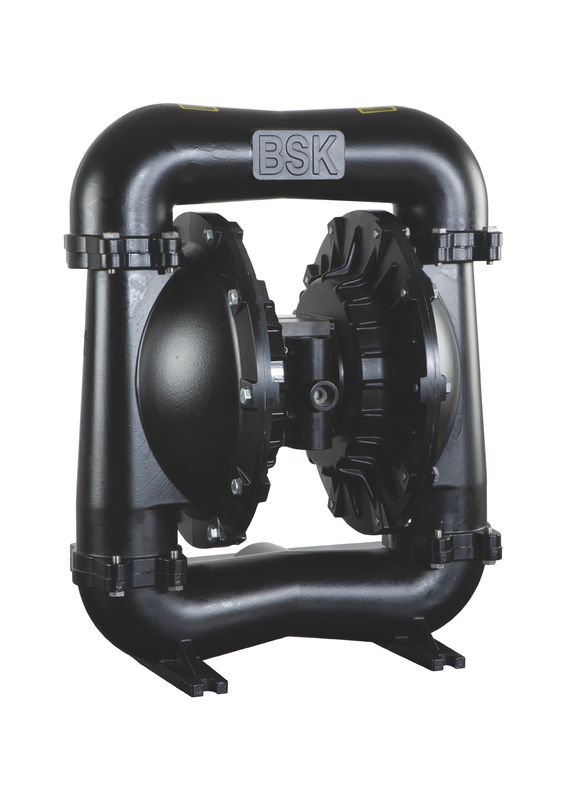

Pompa z podwójną membraną przeciwwybuchową, pneumatyczna pompa pneumatyczna

Ogólny opis

Pompa membranowa BSK zapewnia wysoką wydajność objętościową nawet przy niskim ciśnieniu powietrza i dostępnej szerokiej gamie opcji kompatybilności materiałów. Patrz tabela modeli i opcji. Pompa BSK jest wyposażona w modułowy silnik pneumatyczny i sekcję płynu.

Sterowana pneumatycznie pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przepływ płynu do przodu.

Cykl pracy pompy rozpocznie się wraz ze wzrostem ciśnienia powietrza i będzie kontynuował pompowanie i nadążanie za zapotrzebowaniem. Zbuduje i utrzyma ciśnienie na linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (wyłączone urządzenie dozujące) i wznowi pompowanie w razie potrzeby.

Wymagania dotyczące powietrza i smarowania

NADMIERNE CIŚNIENIE POWIETRZA. Może spowodować uszkodzenie pompy, obrażenia ciała lub uszkodzenie mienia.

• Filtr dostarczający cząsteczki o wielkości większej niż 50 mikronów powinien być stosowany w dopływie powietrza. Nie jest wymagane smarowanie inne niż smar pierścieniowy „O”, który jest stosowany podczas montażu lub naprawy.
• Jeśli obecne jest smarowane powietrze, upewnij się, że jest ono kompatybilne z pierścieniami „O” i uszczelkami w sekcji silnika pneumatycznego pompy.

INSTRUKCJA OBSŁUGI

• Zawsze przepłukuj pompę rozpuszczalnikiem zgodnym z pompowanym materiałem, jeśli pompowany materiał podlega „ustawieniu”, gdy nie jest używany przez pewien czas.
• Odłącz zasilanie powietrzem od pompy, jeśli ma być nieaktywne przez kilka godzin.
• Objętość materiału wylotowego jest regulowana nie tylko przez dopływ powietrza, ale także przez zasilanie materiałem dostępne na wlocie. Przewód doprowadzający materiał nie powinien być zbyt mały ani ograniczający. Nie używaj węża, który mógłby się zapaść.
• Gdy pompa membranowa jest używana w sytuacji wymuszonego zasilania (wlot zalany), zaleca się zainstalowanie „zaworu zwrotnego” na wlocie powietrza.
• Przymocuj nogi pompy membranowej do odpowiedniej powierzchni, aby zapobiec uszkodzeniu przez wibracje.

Wymiary instalacji :

Demontaż części w sekcji płynów
