Szczegóły Produktu:
Zapłata:
|
| Produkcja: | Pneumatyczna pompa z podwójną membraną | Waga: | 45 KG |
|---|---|---|---|
| Funkcja: | Produkt spożywczy łatwy do czyszczenia | Maksymalny rozmiar cząstek: | 7 mm |
| Stosowanie: | Żywność | Nacisk: | Wysokie ciśnienie |
| Moc: | Pneumatyczny | Struktura: | Pompa membranowa |
| Materiał: | Stal nierdzewna | Zwilżony koniec: | Żeliwo/aluminium/stal nierdzewna |
| High Light: | Pompa AOOD ze stali nierdzewnej CE,pompa membranowa AODD do sosu pomidorowego,wysokociśnieniowa pompa membranowa AODD |
||

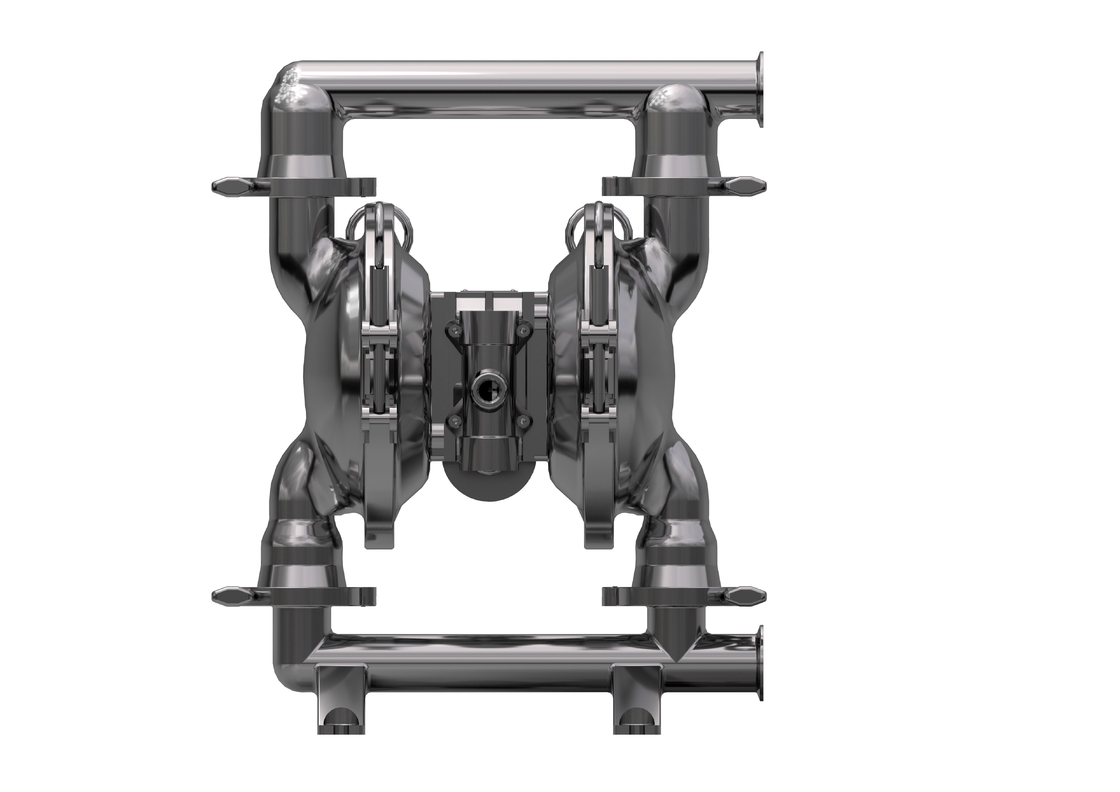

45 kg Wysokociśnieniowa pompa AODD ze stali nierdzewnej do sosu pomidorowego
Zatapialna pompa membranowa Wprowadzenie
Pompa membranowa powietrza(znany również jakoPompa membranowa, pneumatyczna pompa membranowa z podwójną membraną (AOOD)lubpneumatyczna pompa membranowa), który wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, tworzywa termoplastycznego lub membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, zawory motylkowe, zawory klapowe lub inne formy zaworów odcinających) do pompowania płynu.
Parametry zatapialnej pompy membranowej Aro
Zatapialne pompy membranowe Aro Główne zalety
1, ze względu na wykorzystanie energii powietrza, przepływ zmienia się automatycznie zgodnie z oporem eksportu.Który jest odpowiedni dla płynu o wysokiej lepkości.
2, w środowisku łatwopalnym i wybuchowym pompa jest niezawodna i tania, nie wytwarza iskry i nie przegrzewa się,
3, objętość pompy jest mała, łatwa do przenoszenia, nie wymaga fundamentu, wygodna instalacja i oszczędność.Może być używana jako mobilna pompa transportowa.
4, Tam, gdzie występują niebezpieczeństwa, przetwarzanie materiałów żrących, pompę membranową można całkowicie oddzielić od zewnątrz.
5, Siła ścinająca pompy jest niska, efekt fizyczny do medium jest mały, może być stosowany do przenoszenia niestabilnego płynu chemicznego.
Cecha pompy membranowej powietrza
1. Brak wycieków
2. Dobra wydajność samozasysania
3. Przenoś wszystkie rodzaje mediów
4. Materiał ze stali nierdzewnej, łącznik zaciskowy, łatwy w instalacji, łatwy do czyszczenia
Pompa membranowa powietrzaPodanie:
mleko, sok, czekolada,
Sos Chili, Owsianka,
Krew wieprzowa, lody
Wnętrzności zwierzęce
FD 64 XX - XXX - X (wybór modelu)
Forma ujścia rury: A-BSP B-NPT (F) C-Flange
Materiał membrany:9 – Santoprene H – Hytrel T – PTFE/Santoprene
Materiał kulki:9 - Santoprene H – Hytre T – PTFE A – Acetal
Materiał gniazda kuli: P/K – Polipropylen/Kynoar SS – Stal nierdzewna
Materiał pompy: SS – Stal nierdzewna AL – Stop aluminium CI – Stal węglowa P/K – Polipropylen/Kynoar
Maksymalne stosowane limity temperatury(materiał membrany / kulki / uszczelnienia)
Acetal ··················································40° - 150°F (4,4-65,5°C)
Santoprene······················································-40°- 225°F (- 40°- 107,2°C) ···································· ·····40°-220°F (4,4°-104°C) Nitryl······························· ··················10°-180°F (-12°-82°C) Viton················ ··································-40°-350°F (-40°-176,6°C) Hytrel ············································- 20°-150°F (-12°-93°C) Kynar·································· ················10°-200°F (-28,9°-65,5°C) Polipropylen···················· ····················32°-175°F (0-79,4°C)
Demontaż części w sekcji płynów
a) Najpierw wyjmij pompę z systemu rurociągów i spuść materiały z wnętrza pompy.b) Umieść pompę w czystym miejscu pracy.c) Najpierw zdemontuj rurę wylotową (1) z pompy, a następnie wyjmij kulę (2), miseczkę O (3) i (47) oraz gniazdo kuli (4) z górnego końca korka wlewu (5) kolejno.Następnie ustaw pompę do góry dnem i zdemontuj rurę wlotową (11) tak, aby wyjąć miseczkę O (3) i (47), gniazdo kuli (4) oraz kulę (2) z korka wlewowego (5).d) Poluzować śruby wokół dwóch korków płynu, aby zdemontować korek (5).e) Odkręć śrubę membrany (10) i zdejmij podkładkę membrany (7), (8) oraz membranę (6) z obu końców.Wyjąć trzpień membrany (23) i można wymienić wargowy pierścień uszczelniający (25).Demontaż części zaworu powietrza f) Najpierw poluzuj śrubę (39), a następnie zdemontuj obudowę zaworu powietrza (38), przegrodę powietrza (42) i uszczelkę (40) i (41).g) Wyjąć gniazdo zaworu (36) i płytkę zaworu (37) z obudowy zaworu powietrza (38).h) Zdemontuj pierścień zabezpieczający (29) i wyjmij zaślepkę końcową (31) z obu końców obudowy zaworu powietrza (38), aby w razie potrzeby wymienić miskę (30).i) Uszczelnienie wargowe (33) można sprawdzić po wypchnięciu rękoma suwaka (35) z obudowy zaworu powietrza (38).Demontaż części zaworu pilotowego j) Najpierw poluzuj 4 śruby (16) mocujące głowicę cylindrów, a następnie zdemontuj głowicę cylindrów (14) i (18) na obu końcach i zdejmij miseczkę O (17).k) Wyjąć uszczelkę (19) z rowka w obudowie silnika (15).l) Wysuń drążek pilota (22) i drążek spustu (45) z obudowy silnika (15) i możesz wymienić uszczelnienie wargowe (20) na drążku spustu lub miseczkę O (44) na drążku pilota.Ponowny montaż pompy membranowej Etapy ponownego montażu pompy są niekompatybilne z demontażem, dlatego prosimy o zwrócenie uwagi na następujące kwestie w procesie ponownego montażu: 1) Wszystkie elementy uszczelniające, jak również ich części stykowe, muszą być nasmarowane .2) Przed użyciem należy dokładnie sprawdzić wszystkie elementy uszczelniające, czy nie są uszkodzone, np. uszkodzenia powierzchni.Jeśli są uszkodzone, wymień je na nowe.3) Kierunek krawędzi uszczelnienia wargowego (20)(, 25) i (33) powinien być zgodny z kierunkiem pokazanym na wykresie.4) Śruby korka wlewu należy dokręcać naprzemiennie pod przeciwległymi kątami, aby uzyskać lepszy efekt uszczelnienia.Rozwiązywanie problemów 1. Część płynu jest odprowadzana z otworu wylotowego wraz z przepływem powietrza.Sprawdź membranę pod kątem uszkodzeń.Sprawdź, czy śruba membrany nie jest poluzowana 2. W płynie wylotowym są pęcherzyki powietrza Sprawdź, czy połączenie rury ssącej jest szczelne.Sprawdź połączenie między rurą ssącą a kolektorem dolotowym pod kątem dobrego uszczelnienia.Sprawdź o-ring między kolektorem dolotowym a korkiem płynu Sprawdź, czy śruby membrany nie są poluzowane 3. Niska wydajność pompy Sprawdź, czy dopływ powietrza jest stabilny.Sprawdź wlot/wylot pod kątem zablokowania.Sprawdzić szczelność złączy łączących kolektor dolotowy. Sprawdzić, czy kula nie jest przyklejona do gniazda lub czy kulka nie jest źle osadzona.4. Powietrze jest odprowadzane przez otwór wylotowy, gdy nie ma ruchu posuwisto-zwrotnego.Sprawdź pierścień uszczelniający (33) na zaworze suwakowym (35).Sprawdź pierścień uszczelniający (20) na pręcie spustu (45).Sprawdź pierścień uszczelniający (25) na drążku łączącym membranę
O nas
BOGEN Jako firma zajmująca się transportem płynów, która wynalazła pierwszy na świecie system dwuceramicznych zaworów powietrznych!Jest wysoko ceniony przez klientów za wyjątkową opatentowaną technologię i usługi niani, wysoką jakość, szeroki obszar zastosowania i doskonałą stabilność. W 2011 roku założył swoją fabrykę w Guangzhou w Chinach, po wprowadzeniu dojrzałej i zaawansowanej technologii i koncepcji usług do Chin.Obecnie składa się z ponad 100 profesjonalnych agentów z zespołami serwisowymi w ponad 30 miastach w Chinach.serwis zaspokaja zróżnicowane i indywidualne potrzeby klientów, zmniejsza ich koszty utrzymania i poprawia ich wydajność. zarządza marketingiem swoich produktów technicznych dla klientów.Dzielenie się wartością zaawansowanej technologii, zatwierdzonymi wynikami technologii i usługami wzmacnia nasze partnerstwo z naszymi klientami, godnym zaufania dostawcą najnowocześniejszej technologii płynów!
Często zadawane pytania
1. P: Czy jesteś fabryką lub firmą handlową?
Odp .: Jesteśmy producentem w Szanghaju.
2. P: Jakie są twoje płatności?
Odp .: T / T, Western Union, L / C itp.
3. P: a co z paczką?
Odp .: Standardowa skrzynia lub karton ze sklejki eksportowej.
4. P: Jak długo trwa gwarancja?
Odp .: Mamy roczną gwarancję, z wyjątkiem części zużywających się.
