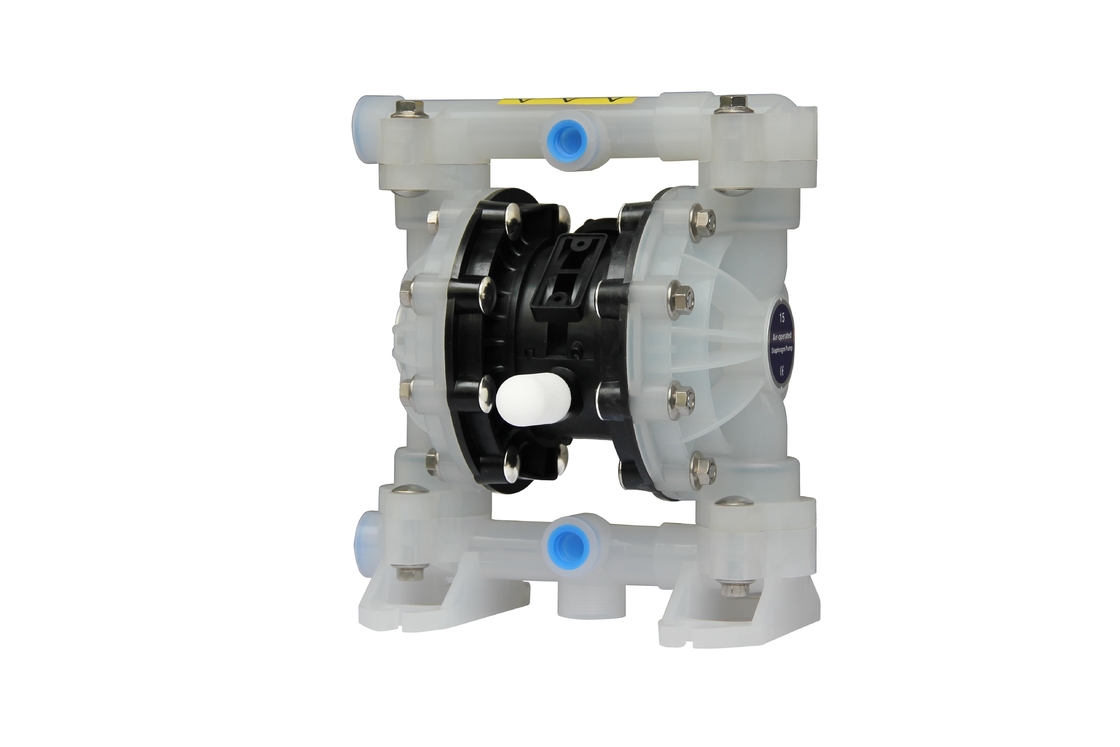

Dwukierunkowa przenośna pompa membranowa Mocna, kwaśna, napędzana powietrzem pompa tłokowa

Zatapialna pompa membranowa z polipropylenu o podwójnym działaniu, napędzana powietrzem

Pompa membranowa powietrza

(znany również jakoPompa membranowa, pneumatyczna pompa z podwójną membraną (AOOD)lubpneumatyczna pompa membranowa), który wykorzystuje kombinację posuwisto-zwrotnego działania gumy, termoplastu lub membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.

Powietrzna pompa membranowa

1. Brak wycieków
2. Dobra wydajność samozasysania
3. Przenoś wszystkie rodzaje medium
4. Materiał: Staliwo, Alu, SS, PP

Aplikacja


Pompa może ssać różne silne kwasy, zasady i żrące ciecze itp.

Ogólny opis

Pompa membranowa zapewnia wysoką wydajność nawet przy niskim ciśnieniu powietrza i dostępny jest zakres dostępnych opcji kompatybilności materiałowej. Należy zapoznać się z modelem i tabelą opcji. Pompa jest wyposażona w modułowy silnik pneumatyczny i sekcję cieczy.

Pneumatyczna pompa membranowa naprzemiennie wytwarza ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej.Zawór kulowy może zapewnić przepływ płynu do przodu.

Cykliczna zmiana pompy rozpocznie się po przyłożeniu ciśnienia powietrza i będzie kontynuowała pompowanie i nadążanie za zapotrzebowaniem.Będzie wytwarzać i utrzymywać ciśnienie w linii i przestaje pracować po osiągnięciu maksymalnego ciśnienia w linii (zamknięte urządzenie dozujące) i w razie potrzeby wznowi pompowanie.

DEMONTAŻ SEKCJI PŁYNÓW

• Wymontować górny i dolny kolektor (1) i (11).

• Wyjmij kulę (2), pierścień „O” (3) (47) i gniazdo kuli (4).

• Zdejmij korek płynu (5).

UWAGA: Tylko modele z membraną wykorzystują membranę główną (6A) i membranę zapasową (6).Patrz widok pomocniczy na ilustracji sekcji płynów.

• Zdejmij śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8).
  UWAGA: Nie zarysować ani nie zabrudzić powierzchni (23) pręta membrany.

PONOWNY MONTAŻ SEKCJI PŁYNÓW

• Zmontuj w odwrotnej kolejności.

• Oczyść i sprawdź wszystkie części.W razie potrzeby wymień zużyte lub uszkodzone części na nowe.

• Nasmaruj (23) pręt membrany i 25) pierścień „Y” smarem.

• Zamocować pręt membrany (23) za pomocą pomocniczego narzędzia montażowego.

• Przed ostatecznym dokręceniem śrub i nakrętek należy określić, czy membrana (6A, 6) jest prawidłowo wyrównana z kołpakiem płynu (5), aby uniknąć skręcenia membrany.

• W przypadku modeli z membraną: trzy gumowe membrany (6) z boku, które są oznaczone jako „komora powietrzna” AIRS SIDE są zamontowane w czole korpusu pompy.

• Uruchom pompę, sprawdź zamocowanie i uszczelnienie po pewnym czasie pracy.

•
