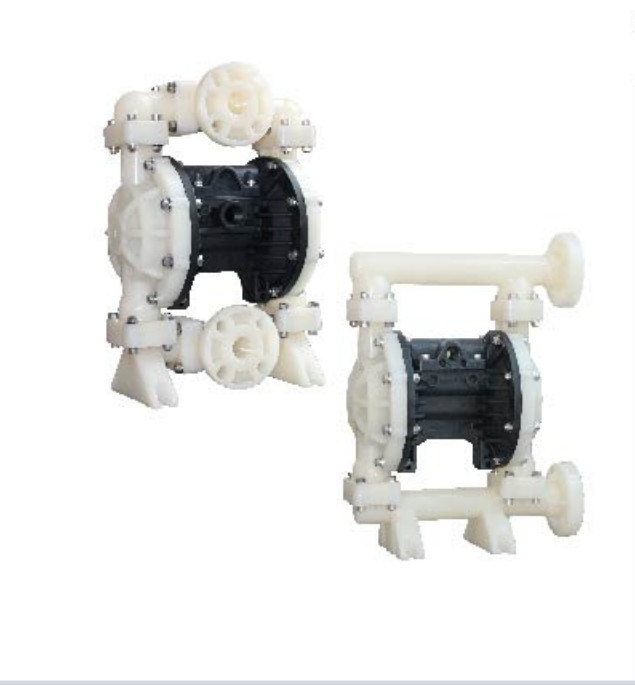

Pneumatyczna przenośna pompa z podwójną membraną 45 l / min do zastosowań chemicznych

Pneumatyczna przenośna pompa z podwójną membraną 45 l / min do zastosowań chemicznych

Opis pompy z podwójną membraną

Pompa membranowa powietrza(znany również jakoPompa membranowa, pneumatyczna pompa membranowa z podwójną membraną (AOOD)lubpneumatyczna pompa membranowa), który wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, tworzywa termoplastycznego lub membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, zawory motylkowe, zawory klapowe lub inne formy zaworów odcinających) do pompowania płynu.

Funkcja podwójnej pompy membranowej

1. Brak wycieków
2. Dobra wydajność samozasysania
3. Przenoś wszystkie rodzaje mediów

Specyfikacja techniczna pompy z podwójną membraną

Nazwa produktu: 1/2 "plastikowa pneumatyczna pompa membranowa

Skala: 1:1

Większy przepływ: 45l/min

Pojemność skokowa na cykl: 2,54 l

Wlot powietrza: 1/2-14 nptf-1

Wlot płynu: 1/2" ansi BSP

Wylot płynu: 1/2" ansi BSP

Większe ciśnienie robocze: 0,69mpa

Dopuszczalna większa średnica cząstek: 4mm

Waga: 2,8 kg

Większa wysokość ssania na sucho: 4.M

Poziom hałasu: MPa cpm dB (a) 60

A 1 5 XX - XXX - X (wybór modelu)

Forma ujścia rury: A-BSP B-NPT (F) C-Flange

Materiał membrany:9 – Santoprene H – Hytrel T – PTFE/Santoprene

Materiał kulki:9 - Santoprene H – Hytre T – PTFE A – Acetal

Materiał gniazda kuli: P/K – Polipropylen/Kynoar SS – Stal nierdzewna

Materiał pompy: SS – Stal nierdzewna AL – Stop aluminium CI – Stal węglowa P/K – Polipropylen/Kynoar

Maksymalne stosowane limity temperatury(materiał membrany / kulki / uszczelnienia)

Acetal ··················································40° - 150°F (4,4-65,5°C)

Santopren························································-40°- 225°F ( -40°- 107,2°C) ··································· ········40°-220°F (4,4°-104°C) Nitryl····························· ························10°-180°F (-12°-82°C) Viton··········· ························································-40°-350°F (-40°-176,6°C) Hytrel································· ··············-20°-150°F (-12°-93°C) Kynar···················· ····································10-200°F (-28,9-65,5°C) Polipropylen ························································32°- 175°F ( 0-79,4°C)

Główne zastosowania pompy membranowej:

Przemysł powłokowy: pompowanie różnych farb, gum, pigmentów, powłok itp.

Kleje i kleje: wszystkie rodzaje mogą być pompowane.

Przemysł ceramiczny: pompowanie wszelkiego rodzaju glazury, porcelany, cegły i glazury ceramicznej.

Przemysł wydobywczy: po wywierceniu szybu naftowego pompuje się osad i iniekcję.Pompowanie wody nagromadzonej w kopalniach, tunelach, przetwórstwie minerałów i żużlu.Pompowanie zapraw cementowych i zapraw.

Przemysł chemiczny: pompowanie różnych emulsji i wypełniaczy, różnych zawiesin gumowych, różnych materiałów ściernych, środków żrących, ropy naftowej i błota, czyszczenie brudu olejowego i ogólnych pojemników, różnych wysoce toksycznych, łatwopalnych, lotnych cieczy, różnych silnych kwasów, silnych zasad, silnie żrących cieczy, itp.

Branża ochrony środowiska i oczyszczania ścieków: pompowanie różnych ścieków oraz prasa filtracyjna z płytą nośną i ramą.

Przemysł morski: pompy są używane na tankowcach, a barki służą do opróżniania magazynu i odbierania ścieków z magazynu.

Pompuj różne ciecze o wysokiej temperaturze do 150 ℃

Przemysł spożywczy: pompowanie masła orzechowego, pikli, puree ziemniaczanego, małej czerwonej kiełbasy, soku jabłkowego z dżemem, czekolady, surowców esencji, zawiesiny chmielu i proszku fermentacyjnego, syropu, pasty cukrowej itp.

1”Schemat przepływu
