Szczegóły Produktu:
Zapłata:
|
| produkt: | Pneumatyczna pompa membranowa | Maksymalne ciśnienie wylotowe: | 0,69Mpa |
|---|---|---|---|
| Limity temperatury: | 32 °-175 ° F | Poziom hałasu: | ＜70dB |
| Nazwa: | Pompa membranowa z polipropylenu | APLIKACJA: | Korozyjne przenoszenie cieczy |
| Przepływ: | 0-20m3/h | Materiał membrany: | Teflon |
| Głowa: | 30m | ||
| Podkreślić: | 1/4 '' Polipropylenowa pompa membranowa,70db polipropylenowa pompa membranowa |
||

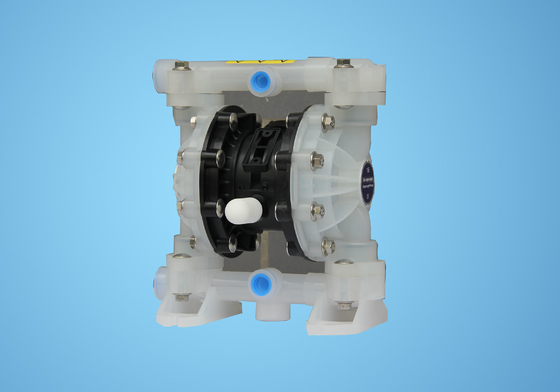

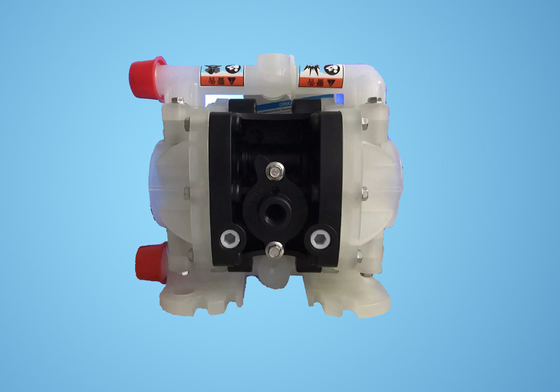

1/4 "powietrzna pompa membranowa do żrącego transportu cieczy
Pompa membranowa z polipropylenu o niskim poziomie hałasu do chemicznej korozji rozpuszczalników
Wprowadzenie do pompy membranowej z polipropylenu
Pompa membranowa powietrza(znany również jakoPompa membranowa, pneumatyczna pompa z podwójną membraną (AOOD)lubpneumatyczna pompa membranowa), który wykorzystuje kombinację posuwisto-zwrotnego działania gumy, termoplastu lub membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.
Specyfikacja pompy membranowej z polipropylenu:
1/4" i 1/2" i 1" i 1,5" i 2" i 3"
Pompa membranowa powietrza
1. Brak wycieków
2. Dobra wydajność samozasysania
3. Przenoszenie różnych mediów
| Przedmiot | Opis | Jednostka | Rysunek odniesienia |
| 1 | ROZMIAR POMPA POWIETRZA | CAL | 0,25 |
| 2 | Maksymalne natężenie przepływu | 1 minuta | 27 |
| 3 | Maksymalny wzrost | M | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,69 |
| 5 | Maksymalny rozmiar cząstek | mm | 3 |
| 6 | Waga | kg | 2,3 |
| 7 | Poziom hałasu | db | ＜70 |
BG06 XX - XXX - X (wybór modelu)
Forma ujścia rury: A-BSP B-NPT (F) C-Flange
Materiał membrany:9 – Santoprene H – Hytrel T – PTFE/Santopren
Materiał kulki:9 -Santopren H - Hytre T - PTFE A - Acetal
Materiał gniazda kulowego: P / K - Polipropylen / Kynoar SS - Stal nierdzewna
Materiał pompy: SS – Stal nierdzewna AL – Stop aluminium CI – Stal węglowa P/K – Polipropylen/Kynoar
Maksymalne zastosowane limity temperatury(materiał membrany/kulki/uszczelki)
Acetal ·············································40° - 150°F (4,4 - 65,5°C)
Santopren········································-40°-225°F ( -40°- 107,2°C) ········································ ········40°- 220°F (4,4°-104°C) Nitryl···························· ························10°- 180°F (-12°- 82°C) Viton··········· ···········································-40°- 350°F (-40°-176,6°C) Hytrel······································· ·············-20°-150°F (-12°-93°C) Kynar···················· ····································10°-200°F (-28,9°-65,5°C) Polipropylen ···········································32°- 175°F ( 0-79,4°C)
Wykorzystanie produktu
1. Pompuj masło orzechowe, kimchi, puree ziemniaczane, małą czerwoną kiełbasę, pulpę z dżemów jabłkowych, czekoladę itp.
2. Pompowanie farby, gumy i pigmentu.
3, kleje i klej, wszystkie typy można pompować.
4, różnorodne płytki, porcelana, cegły i glazura ceramiczna.
5. Po wywierceniu szybu naftowego przepompuj osad i zaczyn.
6. Pompuj różne emulsje i wypełniacze.
7. Pompowanie wszystkich rodzajów wieku.
8. Użyj pompy jako cysterny, a barka opróżni zbiornik, aby wchłonąć wiek.
9, chmiel i sfermentowana zawiesina w proszku, syrop, cukier gęsty.
10. Pompowanie wody z kopalń, tuneli, tuneli, wzbogacanie i żużel.Pompowanie zaczynu cementowego i zaprawy.
11, różnorodność masy gumowej.
12. Różne materiały ścierne, żrące, ropa naftowa i błoto, smar do czyszczenia i pojemniki ogólne.
13, różne wysoce toksyczne, łatwopalne, lotne ciecze.
Wymiary montażowe:
a)Pierwszy, wyjmij pompę z rurociągu i spuść materiały w pompie.b) Umieść pompę w czystym środowisku pracy.c) Wyjąć rurkę wylotową wody (1) z pompy, a następnie wyjąć kulki (2), kubki O (3) i (47) oraz kielichy kulkowe (4) z górnego końca korka cieczy (5) z kolei.Następnie odwróć pompę do góry nogami i wyjmij rurkę doprowadzającą wodę (11), aby wyjąć z korka cieczy (5) pierścienie O-ring (3) i (47), gniazda kulkowe (4) i gniazda kulkowe (2) .d) Poluzuj śruby wokół dwóch osłon cieczowych i zdejmij osłonę cieczową (5).e) Poluzuj śruby membrany (10) i zdejmij podkładki membrany (7), (8) oraz membranę (6) z obu końców.Uszczelkę wargową (25) można wymienić, zdejmując pręt membrany (23).f) Najpierw poluzuj śrubę (39), a następnie zdejmij obudowę zaworu powietrza (38), owiewkę (42), uszczelkę (40) i (41).g) Wyjąć płytkę zaworową (36) i płytkę zaworową (37) z tulei zaworu powietrza (38).
h) Zdjąć zacisk (29), wyjąć osłonę krańcową (31) z obu końców tulei zaworu powietrza (38) i wymienić miseczkę (30) zgodnie z wymaganiami.i) Po ręcznym wypchnięciu elementu zaworu (35) z tulei zaworu powietrza (38) można sprawdzić uszczelnienie wargowe (33).j) Najpierw poluzuj 4 śruby (16) mocujące głowicę cylindrów, następnie zdejmij głowice cylindrów (14) i (18) na obu końcach i zdejmij pokrywę O-ringu (17).k) Wyjąć uszczelkę (19) z rowka obudowy silnika (15).l) Wysunąć drążek prowadzący (22) i drążek wyzwalający (45) z obudowy silnika (15) i wymienić uszczelnienie wargowe (20) na drążku wyzwalającym lub pierścień uszczelniający (44) na drążku prowadzącym.Ponieważ etapy montażu i demontażu pompy membranowej są niezgodne, podczas montażu należy zwrócić uwagę na następujące punkty: 1) Wszystkie elementy uszczelniające i ich części stykowe muszą być pokryte olejem smarującym.2) Przed użyciem należy dokładnie sprawdzić wszystkie elementy uszczelniające pod kątem uszkodzeń, takich jak uszkodzenia powierzchni.Jeśli jest uszkodzony, wymień go na nowy.3) Kierunek wargi uszczelnienia wargowego (20) (, 25), (33) powinien być zgodny z kierunkiem pokazanym na rysunku.4) Śruby na pokrywie cieczowej należy dokręcać po przekątnej, aby uzyskać lepszy efekt uszczelnienia.
Rozwiązywanie problemów1. Część cieczy jest odprowadzana z portu wylotowego wraz z przepływem powietrza.Sprawdź membranę pod kątem uszkodzeń.Sprawdź śruby membrany pod kątem poluzowania 2. Sprawdź, czy połączenie rury ssawnej jest dobrze uszczelnione.Sprawdź, czy połączenie między rurą ssącą a kolektorem dolotowym jest dobrze uszczelnione.Sprawdź O-ring między kolektorem dolotowym a korkiem cieczy.Sprawdź, czy śruby membrany są poluzowane.Sprawdź, czy dopływ powietrza jest stabilny, gdy wydajność pompy jest niska.
Sprawdź, czy wlot/wylot nie jest zablokowany.Sprawdź szczelność złącza kolektora dolotowego.Kulka kontrolna nie utknęła w gnieździe zaworu lub kula nie jest prawidłowo zamocowana.4. Gdy nie ma ruchu posuwisto-zwrotnego, powietrze jest wypuszczane z portu wylotowego.Sprawdź pierścień uszczelniający (33) na suwaku (35).Sprawdź pierścień uszczelniający (20) na dźwigni spustu (45).Sprawdź pierścień uszczelniający (25) na pręcie łączącym membrany
