| Podkreślić: | pompa z membraną kwasową,pompa membranowa zasilana powietrzem |
||
|---|---|---|---|

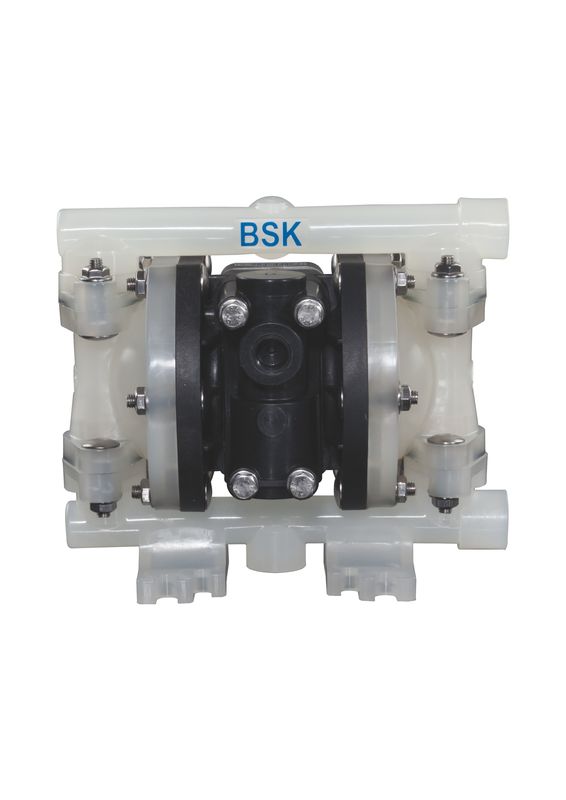

Pneumatyczna pompa membranowa z polipropylenu sterowana powietrzem 44L / Min. 6,9 bar
Pompa z membraną powietrzną
(znany również jako pompa membranowa, pneumatyczna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego kauczuku, termoplastu lub teflonafiltry i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, przepustnice , zawory klapowe lub inne formy zaworów odcinających) do pompowania płynu.
| Pozycja | Opis | Jednostka | Rysunek referencyjny |
| 1 | Maksymalne ciśnienie na wlocie powietrza | Mpa | 0,6 |
| 2 | Maksymalne natężenie przepływu | 1 minuta | 27 |
| 3 | Maksymalna winda | M | 45 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,6 |
| 5 | Maksymalny rozmiar cząstek | mm | 1 |
| 6 | Waga | kg | 1.8 |
| 7 | Poziom hałasu | db | <68 |
| 8 | Maks. Zasysanie suche | m | 4.2 |
Dane techniczne
Pompa membranowa powietrzna
1. Brak przecieku
2. Dobra samozasysająca wydajność
3. Przekazuj wszystkie rodzaje mediów
4. Materiał: staliwo, Alu, SS, PP
Podanie
1, Trujące, łatwopalne i ulatniające się ciecze.
2, Mocny kwas, silne alkaliczne ciecze z korozją
3, Cysterna, zakład bilba, załadunek i rozładunek produktów naftowych
4, marynaty, miąższ owoców, tłuczone ziemniaki, czekoladki itp
5, farby, gumy, pigmenty i kleje
6, Różne masy ceramiczne, fugi, zaprawy i gnojowicy
7, Różne lateks, rozpuszczalniki organiczne, farsz
8, Odpędzanie nośnika oleju (brudna woda pompy i pozostały olej)
9, Chmiel zwyczajny, cienka pasta drożdżowa, syrop i melasa
10, Specjalny płyn
Ogólny opis
Pompa membranowa zapewnia wysoką wydajność tłoczenia nawet przy niskim ciśnieniu powietrza i dostępny jest szeroki zakres opcji kompatybilności materiałowej. Odniesienie do modelu i wykresu opcji. Pompa jest dostarczana z modułowym silnikiem pneumatycznym i sekcją płynu.
Napędzana powietrzem pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze cieczy, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przedni przepływ płynu.
Cykl pompy rozpocznie się, gdy zostanie zastosowane ciśnienie powietrza i będzie nadal pompować i nadążać za zapotrzebowaniem. Utworzy i będzie utrzymywać ciśnienie w układzie i przestanie jeździć po osiągnięciu maksymalnego ciśnienia w linii (urządzenie zamykające się z dezaktywacją) i w razie potrzeby wznowi pompowanie.
DEMONTAŻ ROZDZIAŁU PŁYNU
Zdemontuj górny i dolny rozdzielacz (1) i (11).
Wymontuj kulkę (2), pierścień "O" (3) (47) i gniazdo kulkowe (4).
Zdejmij korek z płynem (5).
UWAGA: Tylko modele membranowe wykorzystują membranę pierwotną (6A) i membranę rezerwową (6). Patrz widok pomocniczy na ilustracji Sekcja płynów.
Wykręcić śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8).
UWAGA: Nie rysuj ani nie marsz powierzchni (23) pręta przeponowego.
REJESTRUJ PŁYNNĘ
Złóż ponownie w odwrotnej kolejności.
Oczyść i sprawdź wszystkie części. W razie potrzeby wymień zużyte lub uszkodzone części na nowe.
Nasmarować (23) pręt membrany i 25) pierścień "Y" smarem.
Zamocować pręt membrany (23) za pomocą pomocniczego narzędzia instalacyjnego.
Przed ostatecznym zamocowaniem śrub i nakrętek, należy ustalić, czy membrana (6A, 6) jest odpowiednio ustawiona z korkiem (5), aby uniknąć skręcenia membrany.
W modelach z membraną teflonową: z boku korpusu pompy zamontowane są trzy gumowe membrany (6) z boku oznaczone "AIR AIR BOX".
Uruchom pompę, sprawdź zamocowanie i uszczelnienie po uruchomieniu przez pewien czas.
