Szczegóły Produktu:
Zapłata:
|
| Podkreślić: | pneumatyczne podwójne membrany aodd pompy,pompa membranowa o wyporowym wydatku |
||
|---|---|---|---|
Próżniowe pompy membranowe z żywnością, 2 termoplastyczne / teflonowe / gumowe pompy membranowe
| Pozycja | Opis | Jednostka | Rysunek referencyjny |
| 1 | Maksymalne ciśnienie na wlocie powietrza | Mpa | 0,83 |
| 2 | Maksymalne natężenie przepływu | L / min | 192 |
| 3 | Maksymalna winda | M | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,83 |
| 5 | Maksymalny rozmiar cząstek | mm | 3 |
| 6 | Waga | kg | 12.3 |
| 7 | Poziom hałasu | db | <70 |
Pompa membranowa (znana również jako pompa membranowa, pneumatyczna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, termoplastu lub teflonafiltry i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub dowolna inna forma zaworów odcinających) do pompowania płynu.
Ogólny opis
Pompa membranowa zapewnia dużą wydajność nawet przy niskim ciśnieniu powietrza i ab drogowy zakres dostępnych opcji kompatybilności materiału. Odniesienie do modelu i opcji chart.pump jest dostarczany z modułem silnika pneumatycznego i sekcją płynu.
Napędzana powietrzem pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze cieczy, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przedni przepływ płynu.
Cykl pompy rozpocznie się, gdy zostanie zastosowane ciśnienie powietrza i będzie nadal pompować i nadążać za zapotrzebowaniem. Utworzy i będzie utrzymywać ciśnienie w układzie i przestanie jeździć po osiągnięciu maksymalnego ciśnienia w linii (urządzenie zamykające się z dezaktywacją) i w razie potrzeby wznowi pompowanie.
Dane techniczne
Pompa membranowa powietrzna
1. Brak przecieku
2. Dobra samozasysająca wydajność
3. Przekazuj wszystkie rodzaje mediów
4. Materiał: staliwo, Alu, SS, PP
A 2 5 XX - XXX - X ( wybór modelu)
Kształt ujścia rury: A-BSP B-NPT (F) C-kołnierz
Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Materiał kulek: 9 -Santopren H - Hytre T - PTFE A - Acetal
Materiał gniazda kulowego: stal nierdzewna P / K-PPypropylen / Kynoar SS
Materiał pompy: SS-Stal nierdzewna AL-Aluminium Alloy CI- Stal węglowa P / K-Polipropylen / Kynoar
Maksymalne dopuszczalne temperatury (membrana / kulka / materiał uszczelniający)
Acetal ········································································· 40 ° - 150 ° F (4,4-5,5 ° C)
Santoprene ·•············································································································ -40 ° - 107,2 ° C) Teflon •····················································································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitryl ······················································ ···································· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ······················································· -40 ° - 350 ° F (- 40 ° -176,6 ° C) Hytrel · ································································································ ········· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ···················································· ··························· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ········ ··········································· 32 ° - 175 ° F (0-77,4 ° C)

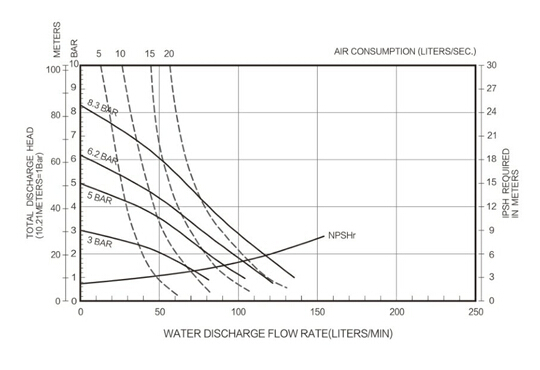

1 " Schemat przepływu
Konserwacja
