Szczegóły Produktu:
Zapłata:
|
| Robocze ciśnienie powietrza: | 0,10–0,83 MPa | Maksymalne ciśnienie wylotowe: | 0,83 MPa |
|---|---|---|---|
| Maksymalny rozmiar cząstek: | 3 mm | Max Flow: | 192 lpm, |
| Maksymalna suchość ssania: | 6.7 | Poziom hałasu: | 75dB |
| Waga: | 14,5 kg | ||
| Podkreślić: | uruchamiana pneumatycznie pompa membranowa,pompa membranowa na sprężone powietrze |
||

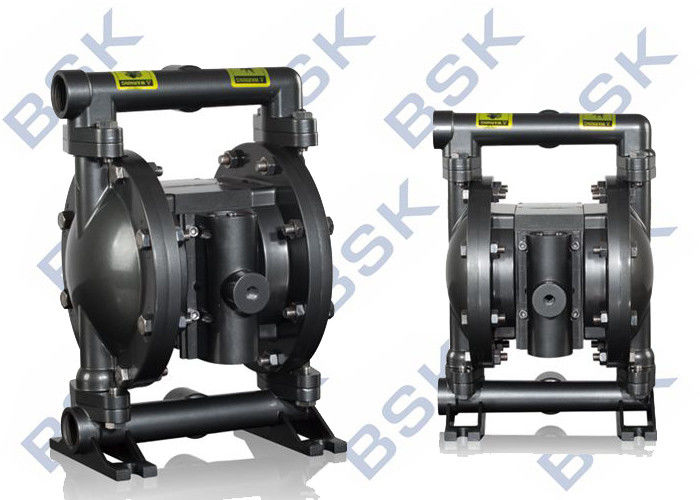

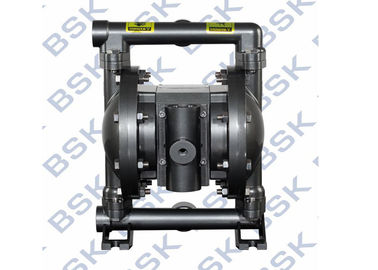

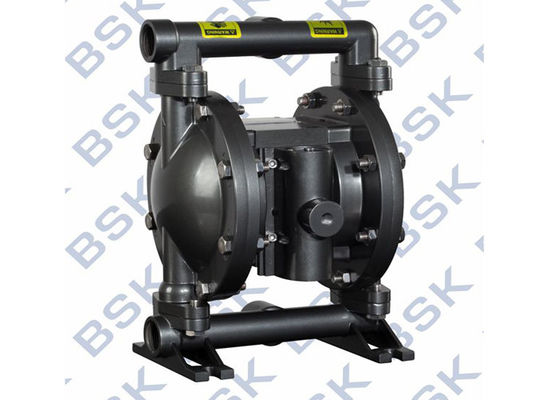

Pneumatyczna niskociśnieniowa pompa membranowa z zaworami motylkowymi
Wprowadzenie pneumatycznej przepony membranowej
Pneumatyczna pompa membranowa (znana również jako pompa membranowa, pneumatyczna podwójna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację działania posuwisto-zwrotnego gumowej, termoplastycznej lub teflonowej membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub inne zawory odcinające) do pompowania płynu.
Pneumatyczna membrana membranowa Opis:
Wlot powietrza | 1 / 4-18NPTF-1 |
Wylot płynu | 1-11-1 / 2NPTF-1, Rp1-11BSP |
Wlot płynu | 1-11-1 / 2NPTF-1, Rp1-11BSP |
Max. Pływ | 135 l / min |
Max. Głowa | 70 mln |
Max. Winda samozasysająca (sucha) | 4m |
Max. Ciśnienie powietrza | 8,3bar |
Max. Średnica cząstek | 3 mm |
Max. Wymiar montażowy | 249,5 × 360,5 × 245 mm |
Waga | 9,5 kg |
Hałas | <80db |
Zasada działania pneumatycznej pompy membranowej
W dwóch symetrycznych komorach pompowych wyposażonych w membranę, która jest połączona środkowym trzonem łącznika. Sprężone powietrze dostaje się z zaworu wlotowego pompy i wchodzi do jednej wnęki, popycha ruch membrany i gazy emitowane z innej wnęki. Po dotarciu na miejsce komponenty dystrybucji gazu automatycznie sprężą powietrze do innej komory, popchną membranę w przeciwnym kierunku, w ten sposób wykonując ciągłą synchronizację dwóch membran z ruchem posuwisto-zwrotnym.
Sprężone powietrze dostaje się do zaworu, wprawia membranę w odpowiedni ruch, a ssanie komory powoduje, że medium wchodzi, wpycha kulkę do pomieszczenia, zawór kulowy zamyka się z powodu wdychania, media wypuszczane przez wytłaczanie i otwierają zawór kulowy jednocześnie zamknij zawór kulowy, zapobiegnij przepływowi wstecznemu, aby w ten sposób medium było nieustannie wdychane, wychodzenie z wyjścia.
Maksymalne stosowane limity temperatury (materiał membrany / kulki / uszczelnienia)
Acetal ···············*············ 40 ° - 150 ° F (4,4 - 65,5 ° C)
Santoprene ································· ° 40 ° - 225 ° F (-40 ° - 107,2 ° C) Teflon ······························ ········· 40,4 - 104 ° C (4,4 ° - 104 ° C) Nitryl ····················· ···················· ° 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·········· ······························· -40 ° - 350 ° F (- 40 ° -176,6 ° C) Hytrel · ······························ ········· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ························· ······················ 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ······· ························· 32 ° - 175 ° F (0-79.4 ° C)
Schemat przepływu 1 ”
Konserwacja
Wymiary montażowe :
