Szczegóły Produktu:
Zapłata:
|
| Robocze ciśnienie powietrza: | 0,10–0,83 MPa | Maksymalne ciśnienie wylotowe: | 0,83 |
|---|---|---|---|
| Maksymalny przepływ: | 667 l / min | Maksymalny rozmiar cząstek: | 7mm |
| Maksymalna suchość ssania: | n | Poziom hałasu @ 70psi: | 75dB |
| Waga: | 24,5 kg | ||
| Podkreślić: | Pompa membranowa na sprężone powietrze,2-calowa pompa membranowa |
||

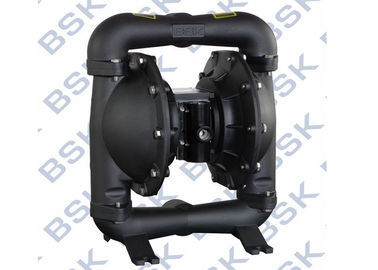

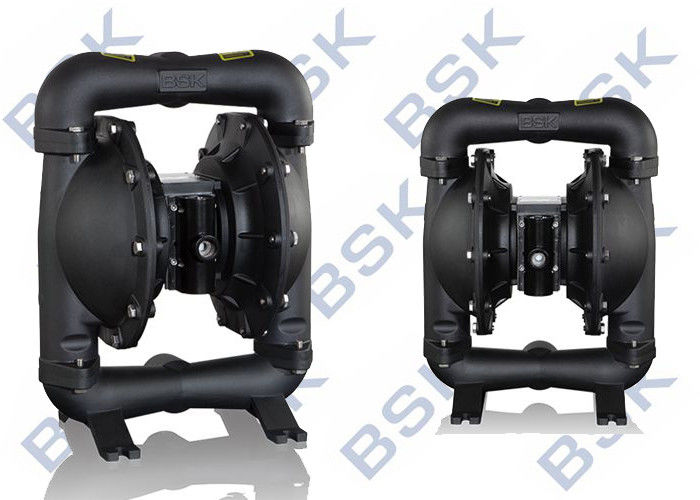

Kompaktowa pneumatyczna pompa membranowa Pneumatyczna pompa membranowa
Pneumatyczna pompa membranowa Wprowadzenie
Pneumatyczna pompa membranowa (znana również jako pompa membranowa, pneumatyczna podwójna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację działania posuwisto-zwrotnego gumowej, termoplastycznej lub teflonowej membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub inne zawory odcinające) do pompowania płynu.
Parametry pneumatycznej pompy membranowej
| Pozycja | Opis | Jednostka | Rysunek referencyjny |
| 1 | Maksymalne ciśnienie wlotowe powietrza | Mpa | 0,83 |
| 2) | Maksymalne natężenie przepływu | L / min | 667 |
| 3) | Maksymalny wzrost | M. | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,83 |
| 5 | Maksymalny rozmiar cząstek | mm | 7 |
| 6 | Waga | kg | 24,5 |
| 7 | Poziom hałasu | db | ＜ 70 |
Główne zalety pneumatycznej pompy membranowej
1, Ze względu na wykorzystanie energii powietrza przepływ automatycznie zmienia się zgodnie z oporem eksportu. Który nadaje się do płynów o wysokiej lepkości.
2, w łatwopalnym i wybuchowym środowisku, pompa jest niezawodna i tania, nie wytwarza iskry i nie przegrzewa się,
3, objętość pompy jest niewielka, łatwa do przenoszenia, nie wymaga fundamentu, wygodna instalacja i oszczędność. Może być stosowany jako mobilna pompa transportowa.
4, W przypadku niebezpieczeństw, obróbki materiałów korozyjnych, pompę membranową można całkowicie oddzielić od zewnątrz.
5, Siła ścinająca pompy jest niska, wpływ fizyczny na średni jest niewielki, może być stosowany do przenoszenia niestabilnego płynu chemicznego.
Specyfikacja pneumatycznej pompy membranowej
Pompa z membraną powietrzną
1. Brak wycieku
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje mediów
4. Materiał: stal lana, Alu, SS, PP
A 50 XX - XXX - X ( wybór modelu)
Forma ujścia rury: kołnierz A-BSP B-NPT (F) C.
Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Materiał kulki: 9-Santoprene H - Hytre T - PTFE A - Acetal
Materiał gniazda kulowego: P / K –polipropylen / Kynoar SS – stal nierdzewna
Materiał pompy: SS –Stal nierdzewna AL –Stop aluminium CI- Stal węglowa P / K – Polipropylen / Kynoar
Maksymalne stosowane limity temperatury (materiał membrany / kulki / uszczelnienia)
Acetal ····················· · 40 ° - 150 ° F (4,4 - 65,5 ° C)
Santoprene ···························40 ° - 225 ° F (-40 ° - 107,2 ° C) Teflon ····························· ············ 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitryl ······················· ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ······ ································40 - 350 ° F (-40 ° -176,6 ° C) Hytrel · ······························ ················· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ················ ··························· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ··················· ° 32 ° - 0-79,4 ° C (175 ° F)
Diagram przepływu 2 ”
Wymiary montażowe :
