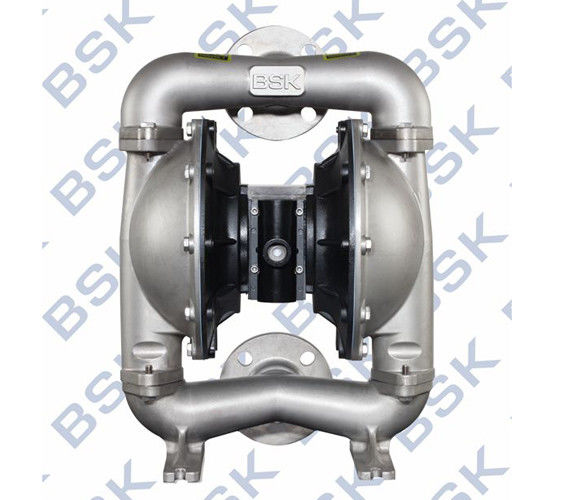

Pompy membranowe z pompą membranową z próżniową pompą próżniową Aro
Dane techniczne pompy zanurzeniowej Aro

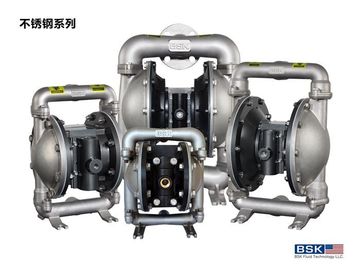

Pompa membranowa powietrza
1. Nieszczelność
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje nośników

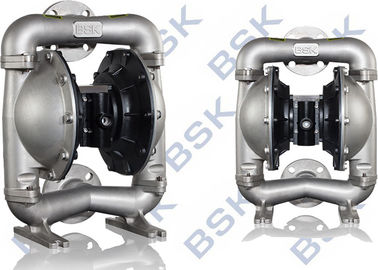

Wprowadzenie pompy zanurzeniowej Aro
Pompa z membraną powietrzną (znana również jako pompa membranowa, pompa pneumatyczna z podwójną membraną (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, membrany termoplastycznej lub teflondiowej i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.
Parametry pompy zanurzeniowej Aro
| Pozycja | Opis | Jednostka | Rysunek referencyjny |
| 1 | Maksymalne ciśnienie wlotowe powietrza | Mpa | 0,83 |
| 2 | Maksymalne natężenie przepływu | L / min | 192 |
| 3 | Maksymalny udźwig | M | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,83 |
| 5 | Maksymalna wielkość cząstek | mm | 3 |
| 6 | Waga | kg | 12.3 |
| 7 | Poziom hałasu | db | ＜ 70 |
Główne zalety pompy zanurzeniowej Aro
1, Ze względu na wykorzystanie mocy powietrza, przepływ zmienia się automatycznie zgodnie z oporem wywozu. Odpowiedni dla płynu o dużej lepkości.
2, W środowisku łatwopalnym i wybuchowym pompa jest niezawodna i tania, nie wytwarza iskry i nie przegrzewa się,
3, Objętość pompy jest mała, łatwa do przenoszenia, nie wymaga fundamentu, wygodna instalacja i oszczędność. Może być używany jako mobilna pompa transportowa.
4, Tam, gdzie występują zagrożenia, obróbka materiałów korozyjnych, pompa membranowa może być całkowicie oddzielona od zewnątrz.
5, Siła ścinająca pompy jest niska, wpływ fizyczny na medium jest niewielki, może być użyty do przenoszenia niestabilnego płynu chemicznego.
Zastosowanie pompy z membraną powietrzną
Jest szeroko stosowany w oczyszczaniu ścieków, przemyśle chemicznym, petrochemicznym
przemysł, malarstwo, ceramika, ochrona środowiska, druk i farbowanie itp., aby radzić sobie z wszelkiego rodzaju
żrące, lotne, łatwopalne, trujące płyny z cząstkami i wysoką lepkością.
A 2 5 XX - XXX - X ( wybór modelu)
Forma wylotu rury: A-BSP B-NPT (F) C-Flange
Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Materiał kulki: 9-Santopren H - Hytre T - PTFE A - Acetal
Materiał gniazda kulowego: P / K - polipropylen / Kynoar SS - stal nierdzewna
Materiał pompy: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P / K –Polproppropylene / Kynoar
Maksymalne stosowane limity temperatury (membrana / materiał kulki / uszczelki)
Acetal ······································ 40 ° - 150 ° F (4,4 - 65,5 ° C)
Santoprene ········································ -40 ° - 225 ° F (- 40 ° - 107,2 ° C) Teflon ·········································· ······ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ····························· ··················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··············· ·································· -40 ° - 350 ° F (-40 ° -176,6 ° C) Hytrel · ··············································· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ································· ················ 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ·················· ···················· 32 ° - 175 ° F (0-79,4 ° C)
Schemat przepływu 1 ”
Wymiary instalacji :

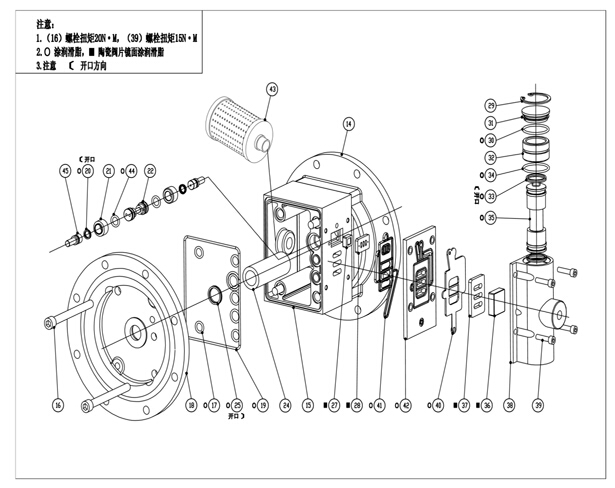

Demontaż części w sekcji płynów
a) Najpierw wyjmij pompę z systemu rurociągów i spuść materiały z wnętrza pompy. b) Umieść pompę w czystym środowisku pracy. c) Zdemontować rurę wylotową (1) najpierw z pompy, a następnie wyjąć kulkę (2), kubek O (3) i (47) oraz gniazdo kuli (4) z górnego końca korka płynu (5) kolejno. Następnie umieść pompę do góry dnem i zdemontuj rurkę wlotową (11), aby wyjąć O cup (3) i (47), gniazdo kulkowe (4) i kulkę (2) z pokrywy cieczy (5). d) Zwolnij śruby wokół dwóch zaślepek płynu, aby zdemontować nasadkę (5). e) Zwolnij śrubę membrany (10) i zdejmij podkładkę membrany (7), (8) i membranę (6) z obu końców. Zdemontować pręt membrany (23), a pierścień uszczelniający w kształcie wargi (25) można wymienić. Demontaż części zaworu powietrza f) Najpierw poluzuj śrubę (39), a następnie zdemontuj obudowę zaworu powietrza (38), przegrodę powietrzną (42) i uszczelkę (40) i (41). g) Wyjmij plaster zaworu (36) i płytkę zaworu (37) z obudowy zaworu powietrza (38). h) Zdemontować pierścień zabezpieczający (29) i wyjąć zaślepkę krańcową (31) z obu końców obudowy zaworu powietrza (38) i można w razie potrzeby wymienić kubek (30). i) Możesz sprawdzić opakowanie typu wargowego (33) po wypchnięciu szpuli (35) z obudowy zaworu powietrza (38) rękami. Demontaż części dla zaworu pilotowego j) Poluzuj 4 śruby (16) mocujące najpierw głowicę cylindra, a następnie zdemontuj głowicę cylindra (14) i (18) na obu końcach i zdejmij kubek O (17). k) Zdejmij uszczelkę (19) z rowka obudowy silnika (15). l) Wyjąć pręt pilotujący (22) i drążek spustowy (45) z obudowy silnika (15) i można wymienić uszczelnienie wargowe (20) na drążku spustowym lub o-cup (44) na pręcie pilotującym. Ponowny montaż pompy membranowej Etapy ponownego montażu pompy są niezgodne z etapami demontażu, dlatego prosimy o zwrócenie uwagi na następujące kwestie w procesie ponownego montażu: 1) Wszystkie elementy uszczelniające, jak również ich części stykowe, muszą być nasmarowane . 2) Proszę dokładnie sprawdzić przed użyciem wszystkich elementów uszczelniających, czy są uszkodzone, takie jak uszkodzenia powierzchni. Jeśli są uszkodzone, wymień nowe. 3) Kierunek wargi opakowania typu wargowego (20) (, 25) i (33) powinien być zgodny z kierunkiem pokazanym na wykresie. 4) Śruby na pokrywie płynu powinny być naprzemiennie mocowane przeciwległymi kątami, aby uzyskać lepszy wynik uszczelnienia. Rozwiązywanie problemów 1. Część płynu jest odprowadzana z otworu wylotowego wraz z przepływem powietrza. Sprawdź membranę pod kątem uszkodzeń. Sprawdź, czy śruba membrany nie jest luźna. 2. W płynie wylotowym znajdują się pęcherzyki powietrza. Sprawdź połączenie przewodu ssawnego pod kątem dobrego uszczelnienia. Sprawdź połączenie między rurą ssącą a kolektorem dolotowym, aby uzyskać dobre uszczelnienie. Sprawdzić pierścień O między kolektorem dolotowym a pokrywą płynu Sprawdzić śruby membrany pod kątem poluzowania 3. Niska wydajność pompy Sprawdzić, czy dopływ powietrza jest stabilny. Sprawdź, czy wlot / wylot nie jest zablokowany. Sprawdź złącza łączące kolektor dolotowy pod kątem szczelności Sprawdź, czy piłka nie jest przyklejona do siedzenia lub czy piłka nie jest nieprawidłowo osadzona. 4. Powietrze jest odprowadzane z otworu wylotowego, gdy nie ma ruchu posuwisto-zwrotnego. Sprawdzić pierścień uszczelniający (33) na suwaku (35). Sprawdzić pierścień uszczelniający (20) na drążku spustowym (45). Sprawdzić pierścień uszczelniający (25) na pręcie ogniwa membrany
