Pompa olejowa membranowa z membraną membranową dla przemysłu

Compressed Air Double Acting Diaphragm Pump Diaphragm Oil Pump For Industrial
Compressed Air Double Acting Diaphragm Pump Diaphragm Oil Pump For Industrial Compressed Air Double Acting Diaphragm Pump Diaphragm Oil Pump For Industrial

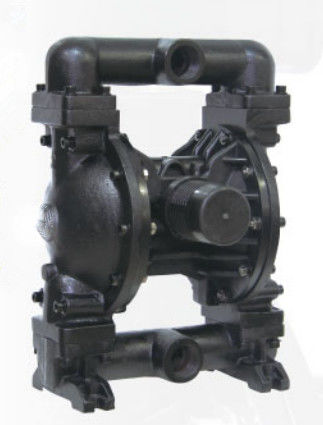

Duży Obraz :  Pompa olejowa membranowa z membraną membranową dla przemysłu

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: SAMA
Numer modelu: 40CI-P99-A
Zapłata:
Minimalne zamówienie: 10 jednostek
Cena: negotiable
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 2 dni
Zasady płatności: FOB T / T
Możliwość Supply: 1000 jednostek na miesiąc
Gwarancja:: rok
Szczegółowy opis produktu
Gwarancja:: 12 miesięcy Produkcja: Brak przeciekającej pompy membranowej
Maksymalne natężenie przepływu: 378 l / min Maksymalny udźwig: 70m
Użycie: Pompa powietrza Funkcja: Wysoka wydajność
Podkreślić:

pompa z podwójną membraną

,

dwustronna pompa membranowa

Membrana z membranową pompą zatapialną bez przecieków do zastosowań przemysłowych

Wprowadzenie pompy głębinowej z membraną

Pompa membranowa zapewnia wysoką wydajność objętościową nawet przy niskim ciśnieniu powietrza i dostępnej szerokiej gamie opcji kompatybilności materiałów. Patrz tabela modeli i opcji. Pompa jest wyposażona w modułowy silnik pneumatyczny i sekcję płynu.

Sterowana pneumatycznie pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przepływ płynu do przodu.

Cykl pracy pompy rozpocznie się wraz ze wzrostem ciśnienia powietrza i będzie kontynuował pompowanie i nadążanie za zapotrzebowaniem. Zbuduje i utrzyma ciśnienie na linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (wyłączone urządzenie dozujące) i wznowi pompowanie w razie potrzeby.

Pompa z membraną powietrzną (znana również jako pompa membranowa, pompa pneumatyczna z podwójną membraną (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, membrany termoplastycznej lub teflondiowej i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.

Parametry pompy zanurzeniowej membranowej

Pozycja Opis Jednostka Rysunek referencyjny
1 Maksymalne ciśnienie wlotowe powietrza Mpa 0,83
2 Maksymalne natężenie przepływu L / min 378
3 Maksymalny udźwig M 70
4 Maksymalne ciśnienie wylotowe Mpa 0,83
5 Maksymalna wielkość cząstek mm 6
6 Waga kg 23
7 Poziom hałasu db < 70

Zastosowanie pompy zanurzeniowej:

Pneumatyczna pompa membranowa to nowa maszyna transportująca, która jest nowym rodzajem pompy. Sprężone powietrze jako źródło zasilania, może być stosowane w każdej korozyjnej cieczy, cieczy z cząstkami, wysokiej lepkości, łatwej lotności, łatwopalnej, wysoce toksycznej cieczy.

Specyfikacja pomp głębinowych

Pompa membranowa powietrza
1. Nieszczelność
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje nośników
4. Materiał: Stal odlewana, Alu, SS, PP

A 2 5 XX - XXX - X ( wybór modelu)

Forma wylotu rury: A-BSP B-NPT (F) C-Flange

Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Materiał kulki: 9-Santopren H - Hytre T - PTFE A - Acetal

Materiał gniazda kulowego: P / K - polipropylen / Kynoar SS - stal nierdzewna

Materiał pompy: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P / K –Polproppropylene / Kynoar

Maksymalne stosowane limity temperatury (membrana / materiał kulki / uszczelki)

Acetal ······································ 40 ° - 150 ° F (4,4 - 65,5 ° C)

Santoprene ········································· -40 ° - 225 ° F ( -40 ° - 107,2 ° C) Teflon ········································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ··························· ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ········································ -40 ° - 350 ° F (-40 ° C) ° -176,6 ° C) Hytrel · ········································· ······· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·························· ························ 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ·········· ······························ 32 ° - 175 ° F (0-79,4 ° C)

Ogólny opis

Wymagania dotyczące powietrza i smarowania

NADMIERNE CIŚNIENIE POWIETRZA. Może spowodować uszkodzenie pompy, obrażenia ciała lub uszkodzenie mienia.

  • Filtr dostarczający cząsteczki o wielkości większej niż 50 mikronów powinien być stosowany w dopływie powietrza. Nie jest wymagane smarowanie inne niż smar pierścieniowy „O”, który jest stosowany podczas montażu lub naprawy.
  • Jeśli obecne jest smarowane powietrze, upewnij się, że jest ono kompatybilne z pierścieniami „O” i uszczelkami w sekcji silnika pneumatycznego pompy.



INSTRUKCJA OBSŁUGI

  • Zawsze przepłukuj pompę rozpuszczalnikiem zgodnym z pompowanym materiałem, jeśli pompowany materiał podlega „ustawieniu”, gdy nie jest używany przez pewien czas.
  • Odłącz zasilanie powietrzem od pompy, jeśli ma być nieaktywne przez kilka godzin.
  • Objętość materiału wylotowego jest regulowana nie tylko przez dopływ powietrza, ale także przez zasilanie materiałem dostępne na wlocie. Przewód doprowadzający materiał nie powinien być zbyt mały ani ograniczający. Nie używaj węża, który mógłby się zapaść.
  • Gdy pompa membranowa jest używana w sytuacji wymuszonego zasilania (wlot zalany), zaleca się zainstalowanie „zaworu zwrotnego” na wlocie powietrza.
  • Przymocuj nogi pompy membranowej do odpowiedniej powierzchni, aby zapobiec uszkodzeniu przez wibracje.

Konserwacja

  • Proszę odnieść się do schematu komponentu na rysunkach zespołu, aby wyszukać numery seryjne i nazwy części oraz zapoznać się z informacjami o częściach i pakiecie serwisowym.
  • Niektóre części BSK są oznaczone jako „części zużywające się”, co może prowadzić do szybkiej obsługi i redukcji przestojów.
  • Zestawy serwisowe są podzielone, aby obsługiwać dwie oddzielne funkcje pompy membranowej: 1. SEKCJA POWIETRZA, 2. SEKCJA PŁYNU. SEKWENCJA PŁYNU jest dalej dzielona, ​​aby dopasować typowe OPCJE MATERIAŁOWE.
  • Zapewnij czystą powierzchnię roboczą, aby chronić wrażliwe wewnętrzne części ruchome przed zanieczyszczeniem z brudu i ciał obcych podczas demontażu i ponownego montażu.
  • Prowadzić dobrą dokumentację czynności serwisowych i uwzględniać program konserwacji zapobiegawczej pompy.
  • Przed demontażem należy opróżnić przechwycony materiał na wyjściu człowieka - przez obrócenie pompy do góry nogami, aby odprowadzić materiał z pompy.

DEMONTAŻ SEKCJI PŁYNU

  • Zdejmij górny i dolny kolektor (1) i (11).
  • Zdejmij kulkę (2), pierścień „O” (3) (47) i gniazdo kuli (4).
  • Zdejmij nasadkę płynu (5).

UWAGA: Tylko modele membranowe używają głównej membrany (6A) i rezerwowej membrany (6). Patrz widok pomocniczy na ilustracji sekcji płynu.

  • Wykręć śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8).
    UWAGA: Nie rysuj ani nie niszcz powierzchni pręta membrany (23).

PONOWNY MONTAŻ SEKCJI PŁYNU

  • Złóż w odwrotnej kolejności.
  • Oczyść i sprawdź wszystkie części. W razie potrzeby wymień zużyte lub uszkodzone części na nowe.
  • Nasmaruj (23) trzpień membrany i 25) pierścień „Y” smarem.
  • Zamocować pręt membrany (23) za pomocą pomocniczego narzędzia instalacyjnego.
  • Przed ostatecznym przymocowaniem śrub i nakrętek należy ustalić, czy membrana (6A, 6) jest prawidłowo ustawiona względem nasadki cieczy (5), aby uniknąć skręcenia membrany.
  • Dla modeli z membraną teflonową: trzy gumowe membrany (6) z boku, które są oznaczone „komorą powietrzną” AIRS SIDE, są zamontowane na powierzchni korpusu pompy.
  • Uruchom pompę, sprawdź mocowanie i uszczelnienie po pewnym czasie pracy.

Demontaż części w sekcji płynów

a) Najpierw wyjmij pompę z systemu rurociągów i spuść materiały z wnętrza pompy. b) Umieść pompę w czystym środowisku pracy. c) Zdemontować rurę wylotową (1) najpierw z pompy, a następnie wyjąć kulkę (2), kubek O (3) i (47) oraz gniazdo kuli (4) z górnego końca korka płynu (5) kolejno. Następnie umieść pompę do góry dnem i zdemontuj rurkę wlotową (11), aby wyjąć O cup (3) i (47), gniazdo kulkowe (4) i kulkę (2) z pokrywy cieczy (5). d) Zwolnij śruby wokół dwóch zaślepek płynu, aby zdemontować nasadkę (5). e) Zwolnij śrubę membrany (10) i zdejmij podkładkę membrany (7), (8) i membranę (6) z obu końców. Zdemontować pręt membrany (23), a pierścień uszczelniający w kształcie wargi (25) można wymienić. Demontaż części zaworu powietrza f) Najpierw poluzuj śrubę (39), a następnie zdemontuj obudowę zaworu powietrza (38), przegrodę powietrzną (42) i uszczelkę (40) i (41). g) Wyjmij plaster zaworu (36) i płytkę zaworu (37) z obudowy zaworu powietrza (38). h) Zdemontować pierścień zabezpieczający (29) i wyjąć zaślepkę krańcową (31) z obu końców obudowy zaworu powietrza (38) i można w razie potrzeby wymienić kubek (30). i) Możesz sprawdzić opakowanie typu wargowego (33) po wypchnięciu szpuli (35) z obudowy zaworu powietrza (38) rękami. Demontaż części dla zaworu pilotowego j) Poluzuj 4 śruby (16) mocujące najpierw głowicę cylindra, a następnie zdemontuj głowicę cylindra (14) i (18) na obu końcach i zdejmij kubek O (17). k) Zdejmij uszczelkę (19) z rowka obudowy silnika (15). l) Wyjąć pręt pilotujący (22) i drążek spustowy (45) z obudowy silnika (15) i można wymienić uszczelnienie wargowe (20) na drążku spustowym lub o-cup (44) na pręcie pilotującym. Ponowny montaż pompy membranowej Etapy ponownego montażu pompy są niezgodne z etapami demontażu, dlatego prosimy o zwrócenie uwagi na następujące kwestie w procesie ponownego montażu: 1) Wszystkie elementy uszczelniające, jak również ich części stykowe, muszą być nasmarowane . 2) Proszę dokładnie sprawdzić przed użyciem wszystkich elementów uszczelniających, czy są uszkodzone, takie jak uszkodzenia powierzchni. Jeśli są uszkodzone, wymień nowe. 3) Kierunek wargi opakowania typu wargowego (20) (, 25) i (33) powinien być zgodny z kierunkiem pokazanym na wykresie. 4) Śruby na pokrywie płynu powinny być naprzemiennie mocowane przeciwległymi kątami, aby uzyskać lepszy wynik uszczelnienia. Rozwiązywanie problemów 1. Część płynu jest odprowadzana z otworu wylotowego wraz z przepływem powietrza. Sprawdź membranę pod kątem uszkodzeń. Sprawdź, czy śruba membrany nie jest luźna. 2. W płynie wylotowym znajdują się pęcherzyki powietrza. Sprawdź połączenie przewodu ssawnego pod kątem dobrego uszczelnienia. Sprawdź połączenie między rurą ssącą a kolektorem dolotowym, aby uzyskać dobre uszczelnienie. Sprawdzić pierścień O między kolektorem dolotowym a pokrywą płynu Sprawdzić śruby membrany pod kątem poluzowania 3. Niska wydajność pompy Sprawdzić, czy dopływ powietrza jest stabilny. Sprawdź, czy wlot / wylot nie jest zablokowany. Sprawdź złącza łączące kolektor dolotowy pod kątem szczelności Sprawdź, czy piłka nie jest przyklejona do siedzenia lub czy piłka nie jest nieprawidłowo osadzona. 4. Powietrze jest odprowadzane z otworu wylotowego, gdy nie ma ruchu posuwisto-zwrotnego. Sprawdzić pierścień uszczelniający (33) na suwaku (35). Sprawdzić pierścień uszczelniający (20) na drążku spustowym (45). Sprawdzić pierścień uszczelniający (25) na pręcie ogniwa membrany
