Szczegóły Produktu:
Zapłata:
|
| Produkcja: | Podwójna pompa membranowa napędzana powietrzem | Funkcja: | Nieszczelność |
|---|---|---|---|
| aplikacji: | Przemysł chemiczny | Maksymalne natężenie przepływu: | 192 l / min |
| aplikacji: | uniwersalny | materiał: | żeliwo |
| Podkreślić: | pompa z podwójną membraną,dwustronna pompa membranowa |
||

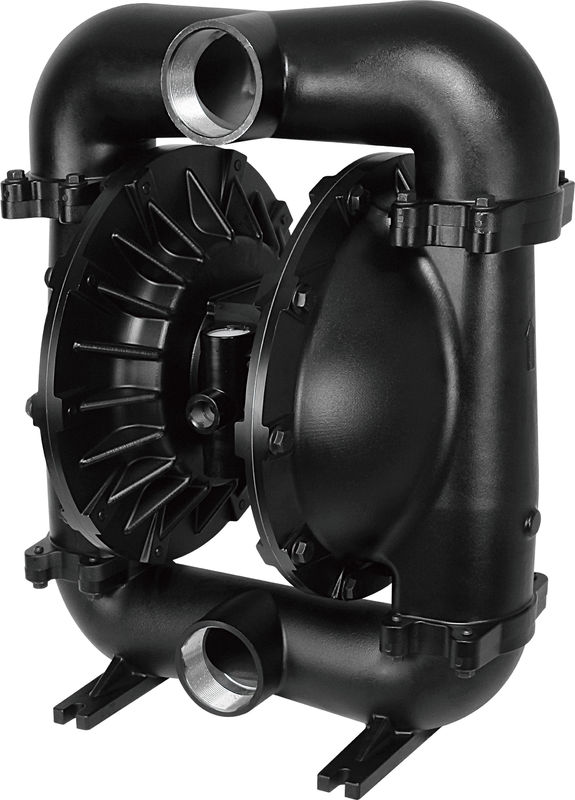

Odporna na korozję pompa membranowa ze stali niskociśnieniowej
Wprowadzenie pompy membranowej z podwójnym napędem pneumatycznym
Pompa z membraną powietrzną (znana również jako pompa membranowa, pompa pneumatyczna z podwójną membraną (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, membrany termoplastycznej lub teflondiowej i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.
Pompa membranowa zapewnia wysoką wydajność objętościową nawet przy niskim ciśnieniu powietrza i dostępnej szerokiej gamie opcji kompatybilności materiałów. Patrz tabela modeli i opcji. Pompa jest wyposażona w modułowy silnik pneumatyczny i sekcję płynu.
Sterowana pneumatycznie pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przepływ płynu do przodu.
Cykl pracy pompy rozpocznie się wraz ze wzrostem ciśnienia powietrza i będzie kontynuował pompowanie i nadążanie za zapotrzebowaniem. Zbuduje i utrzyma ciśnienie na linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (wyłączone urządzenie dozujące) i wznowi pompowanie w razie potrzeby.
Parametry pompy membranowej z podwójnym napędem pneumatycznym
| Pozycja | Opis | Jednostka | Rysunek referencyjny |
| 1 | Maksymalne ciśnienie wlotowe powietrza | Mpa | 0,83 |
| 2 | Maksymalne natężenie przepływu | L / min | 192 |
| 3 | Maksymalny udźwig | M | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,83 |
| 5 | Maksymalna wielkość cząstek | mm | 3 |
| 6 | Waga | kg | 12.3 |
| 7 | Poziom hałasu | db | ＜ 70 |
Dane techniczne pompy membranowej z podwójnym napędem pneumatycznym
Pompa membranowa powietrza
1. Nieszczelność
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje nośników
4. Materiał: Stal odlewana, Alu, SS, PP
A 2 5 XX - XXX - X ( wybór modelu)
Forma wylotu rury: A-BSP B-NPT (F) C-Flange
Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Materiał kulki: 9-Santopren H - Hytre T - PTFE A - Acetal
Materiał gniazda kulowego: P / K - polipropylen / Kynoar SS - stal nierdzewna
Materiał pompy: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P / K –Polproppropylene / Kynoar
Maksymalne stosowane limity temperatury (membrana / materiał kulki / uszczelki)
Acetal ······································ 40 ° - 150 ° F (4,4 - 65,5 ° C)
Santoprene ········································· -40 ° - 225 ° F ( -40 ° - 107,2 ° C) Teflon ········································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ··························· ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ········································ -40 ° - 350 ° F (-40 ° C) ° -176,6 ° C) Hytrel · ········································· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ························· ·························· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ········ ··································· 32 ° - 175 ° F (0-79,4 ° C)
Schemat przepływu 1 ”
Wymagania dotyczące powietrza i smarowania
NADMIERNE CIŚNIENIE POWIETRZA. Może spowodować uszkodzenie pompy, obrażenia ciała lub uszkodzenie mienia.
INSTRUKCJA OBSŁUGI
Konserwacja
