Pompa membranowa z membraną powietrzną, pompowana z podwójną membraną, z odlewaną stalą membranową

Membranowa stalowa pompa membranowa / membranowa pompa cieczowa

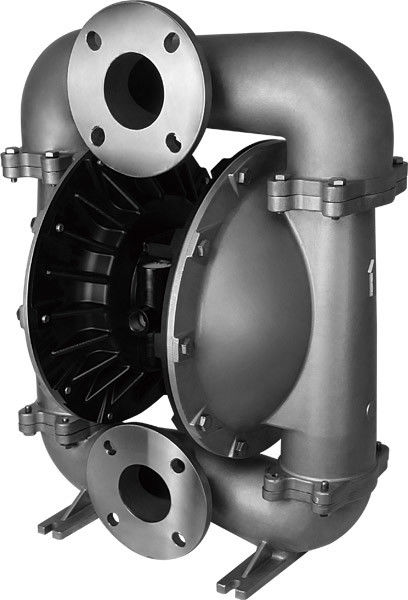

Wprowadzenie pompy membranowej ze stali odlewniczej

Pompa membranowa pneumatyczna jest nowym typem maszyn przenośnikowych, przyjmuje sprężone powietrze jako źródło zasilania, odpowiednie dla różnych cieczy korozyjnych, z cząstkami cieczy, wysoką lepkością i lotną, łatwopalną, trującą cieczą. Główną cechą tej pompy jest brak potrzeby zalewania wodą, może pompować medium, które jest łatwe do transportu. Wysoka głowica ssąca, regulowana głowica tłoczna, przeciwpożarowe i przeciwwybuchowe.

Pompa z membraną powietrzną (znana również jako pompa membranowa, pompa pneumatyczna z podwójną membraną (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, membrany termoplastycznej lub teflondiowej i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.

Parametry pompy membranowej ze stali odlewniczej

Specyfikacja pompy membranowej ze stali odlewniczej

Pompa membranowa powietrza
1. Nieszczelność
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje nośników
4. Materiał: Stal odlewana, Alu, SS, PP

Główne zalety pompy membranowej ze stali odlewniczej

1, Ze względu na wykorzystanie mocy powietrza, przepływ zmienia się automatycznie zgodnie z oporem wywozu. Odpowiedni dla płynu o dużej lepkości.
2, W środowisku łatwopalnym i wybuchowym pompa jest niezawodna i tania, nie wytwarza iskry i nie przegrzewa się,
3, Objętość pompy jest mała, łatwa do przenoszenia, nie wymaga fundamentu, wygodna instalacja i oszczędność. Może być używany jako mobilna pompa transportowa.
4, Tam, gdzie występują zagrożenia, obróbka materiałów korozyjnych, pompa membranowa może być całkowicie oddzielona od zewnątrz.
5, Siła ścinająca pompy jest niska, wpływ fizyczny na medium jest mały, może być wykorzystany do przenoszenia niestabilnego płynu chemicznego.

A 2 5 XX - XXX - X ( wybór modelu)

Forma wylotu rury: A-BSP B-NPT (F) C-Flange

Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Materiał kulki: 9-Santopren H - Hytre T - PTFE A - Acetal

Materiał gniazda kulowego: P / K - polipropylen / Kynoar SS - stal nierdzewna

Materiał pompy: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P / K –Polproppropylene / Kynoar

Maksymalne stosowane limity temperatury (membrana / materiał kulki / uszczelki)

Acetal ······································ 40 ° - 150 ° F (4,4 - 65,5 ° C)

Santoprene ········································· -40 ° - 225 ° F ( -40 ° - 107,2 ° C) Teflon ········································· ········ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ··························· ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ········································ -40 ° - 350 ° F (-40 ° C) ° -176,6 ° C) Hytrel · ········································· ········ -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ························· ·························· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ········ ·································· 32 ° - 175 ° F (0-79,4 ° C)

Schemat przepływu 1 ”
