Nazwa: | Polipropylenowa pompa membranowa | Zaletą: | Wysoka głośność |
---|---|---|---|
Funkcja: | Dobra wydajność samozasysania | Maksymalne ciśnienie wlotowe powietrza: | 0,6 MPA |
Maksymalne natężenie przepływu: | 271 / min | Max ssanie na sucho: | 4,2 mln |
Podkreślić: | pompa z membraną kwasową,pompa membranowa zasilana powietrzem |

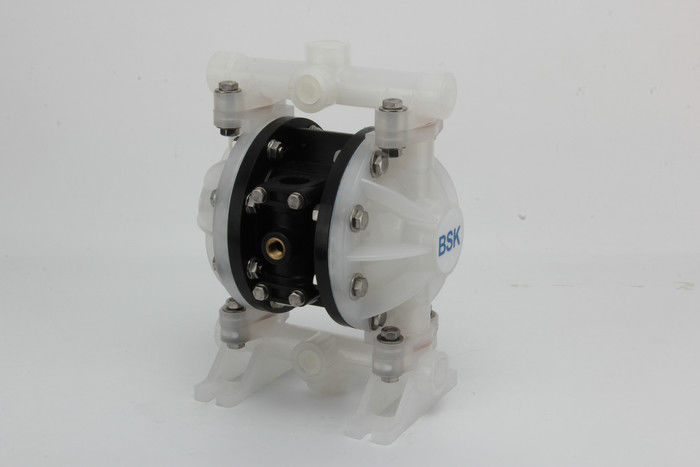

Polipropylenowa pompa membranowa o dużej objętości Dobra wydajność samozasysania
Polipropylenowa pompa membranowa
(znany również jako pompa membranowa, pompa pneumatyczna z podwójną membraną (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, membrany termoplastycznej lub teflondi i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, zawory motylkowe , zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.
Pozycja | Opis | Jednostka | Rysunek referencyjny |
1 | Maksymalne ciśnienie wlotowe powietrza | Mpa | 0,6 |
2 | Maksymalne natężenie przepływu | 1 minuta | 27 |
3 | Maksymalny udźwig | M | 45 |
4 | Maksymalne ciśnienie wylotowe | Mpa | 0,6 |
5 | Maksymalna wielkość cząstek | mm | 1 |
6 | Waga | kg | 1.8 |
7 | Poziom hałasu | db | < 68 |
8 | Max ssanie na sucho | m | 4.2 |
Zastosowanie pompy membranowej z polipropylenu
1, Trujące, łatwopalne i lotne ciecze.
2, Silne kwasy, silne alkalia z korozją
3, Cysterna, Bilk, załadunek i rozładunek produktów naftowych
4, marynata, miąższ owoców, puree ziemniaczane, czekoladki itp
5, Farba, guma, pigment i kleje
6, Różne masy ceramiczne, spoinowanie, zaprawa i gnojowica
7, Różne lateksy, rozpuszczalniki organiczne, farsz
8, Zdejmowanie nośnika oleju (pompa brudnej wody i oleju resztkowego)
9, Wspólny chmiel, cienka pasta z drożdży, syrop i melasa
10, Specjalny płyn
Ogólny opis
Pompa membranowa zapewnia wysoką wydajność objętościową nawet przy niskim ciśnieniu powietrza i dostępnej szerokiej gamie opcji kompatybilności materiałów. Patrz tabela modeli i opcji.
Sterowana pneumatycznie pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przepływ płynu do przodu.
Cykl pracy pompy rozpocznie się wraz ze wzrostem ciśnienia powietrza i będzie kontynuował pompowanie i nadążanie za zapotrzebowaniem. Zbuduje i utrzyma ciśnienie na linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (wyłączone urządzenie dozujące) i wznowi pompowanie w razie potrzeby.
DEMONTAŻ SEKCJI PŁYNU
Zdejmij górny i dolny kolektor (1) i (11).
Zdejmij kulkę (2), pierścień „O” (3) (47) i gniazdo kuli (4).
Zdejmij pokrywę płynu (5).
UWAGA: Tylko modele membranowe używają głównej membrany (6A) i rezerwowej membrany (6). Patrz widok pomocniczy na ilustracji sekcji płynu.
Wykręć śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8).
UWAGA: Nie rysuj ani nie niszcz powierzchni pręta membrany (23).
PONOWNY MONTAŻ SEKCJI PŁYNU
Złóż w odwrotnej kolejności.
Oczyść i sprawdź wszystkie części. W razie potrzeby wymień zużyte lub uszkodzone części na nowe.
Nasmaruj (23) trzpień membrany i 25) pierścień „Y” smarem.
Zamocować pręt membrany (23) za pomocą pomocniczego narzędzia instalacyjnego.
Przed ostatecznym przymocowaniem śrub i nakrętek należy ustalić, czy membrana (6A, 6) jest prawidłowo ustawiona względem nasadki cieczy (5), aby uniknąć skręcenia membrany.
Dla modeli z membraną teflonową: trzy gumowe membrany (6) z boku, które są oznaczone „komorą powietrzną” AIRS SIDE, są zamontowane na powierzchni korpusu pompy.
Uruchom pompę, sprawdź mocowanie i uszczelnienie po pewnym czasie pracy.
