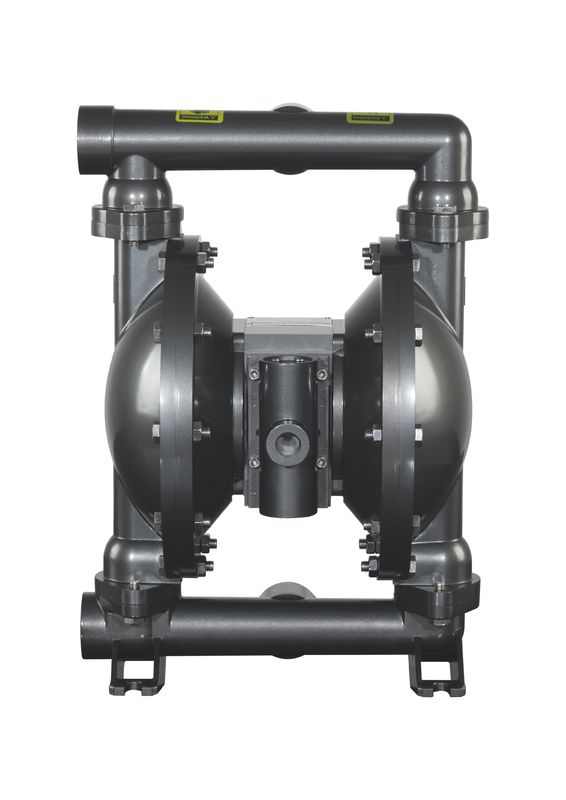

Płynna pompa tłokowa membranowa / Automatyczna pompa membranowa

Płynna pompa tłokowa membranowa / Automatyczna pompa membranowa

Opis ogólny pompy tłokowej

Pompa membranowa zapewnia wysoką wydajność objętościową nawet przy niskim ciśnieniu powietrza i dostępnej szerokiej gamie opcji kompatybilności materiałów. Patrz tabela modeli i opcji. Pompa jest wyposażona w modułowy silnik pneumatyczny i sekcję płynu.

Sterowana pneumatycznie pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przepływ płynu do przodu.

Cykl pracy pompy rozpocznie się wraz ze wzrostem ciśnienia powietrza i będzie kontynuował pompowanie i nadążanie za zapotrzebowaniem. Zbuduje i utrzyma ciśnienie na linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (wyłączone urządzenie dozujące) i wznowi pompowanie w razie potrzeby.

Zastosowanie pompy tłokowo-membranowej

1, Trujące, łatwopalne i lotne ciecze.
2, Silne kwasy, silne alkalia z korozją
3, Cysterna, Bilk, załadunek i rozładunek produktów naftowych
4, marynata, miąższ owoców, puree ziemniaczane, czekoladki itp
5, Farba, guma, pigment i kleje
6, Różne masy ceramiczne, spoinowanie, zaprawa i gnojowica
7, Różne lateksy, rozpuszczalniki organiczne, farsz

Specyfikacja pompy tłokowej

Pompa membranowa powietrza
1. Nieszczelność
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje nośników
4. Materiał: Stal odlewana, Alu, SS, PP

A 2 5 XX - XXX - X ( wybór modelu)

Forma wylotu rury: A-BSP B-NPT (F) C-Flange

Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Materiał kulki: 9-Santopren H - Hytre T - PTFE A - Acetal

Materiał gniazda kulowego: P / K - polipropylen / Kynoar SS - stal nierdzewna

Materiał pompy: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P / K –Polproppropylene / Kynoar

Maksymalne stosowane limity temperatury (membrana / materiał kulki / uszczelki)

Acetal ······································ 40 ° - 150 ° F (4,4 - 65,5 ° C)

Santoprene ································· -40 ° - 225 ° F (-40 ° - 107,2 ° C) Teflon ········································ ········· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ·························· ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ········································ -40 ° - 350 ° F (-40 ° C) ° -176,6 ° C) Hytrel · ········································· ······· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·························· ·························· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ········ ································ 132 ° - 175 ° F (0-79,4 ° C)
