Szczegóły Produktu:
Zapłata:
|
| Produkcja: | 1,5 calowa pompa membranowa | Maksymalny udźwig: | 70m |
|---|---|---|---|
| Nadaje się: | różne płyny | aplikacja: | Górnictwo, budownictwo |
| Użycie: | Chemikalia, woda | Teoria: | Pompa pneumatyczna z podwójną membraną |
| Podkreślić: | pompa z podwójną membraną,pompa dwustronnego działania |
||

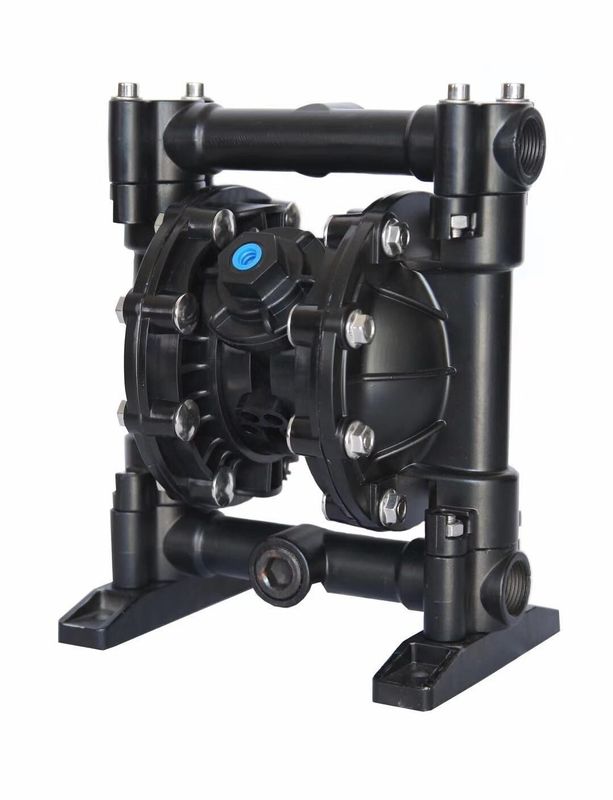

Wydobywanie 1,5-calowa pompa membranowa / podwójna membranowa pompa budowlana
Opis 1,5-calowej pompy membranowej
1,5-calowa pompa membranowa oferuje dużą objętość dostawy nawet przy niskim ciśnieniu powietrza i szerokiej gamie dostępnych opcji kompatybilności materiałów. Patrz model i tabela opcji. Pompa jest wyposażona w modułowy silnik pneumatyczny i sekcję płynu.
Sterowana pneumatycznie pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przepływ płynu do przodu.
Cykl pracy pompy rozpocznie się wraz ze wzrostem ciśnienia powietrza i będzie kontynuował pompowanie i nadążanie za zapotrzebowaniem. Zbuduje i utrzyma ciśnienie na linii i zatrzyma cykl po osiągnięciu maksymalnego ciśnienia w linii (wyłączone urządzenie dozujące) i wznowi pompowanie w razie potrzeby.
Cechy pompy membranowej 1,5 cala
| 1 | Materiał ceramiczny na zawór główny i zawór odwracający zapewnia dłuższą żywotność, większą stabilność i pracę w brudnym sprężonym powietrzu (w większości przypadków filtr powietrza staje się opcją). |
| 2 | Bez lodu z tłumikiem. Innowacyjna konstrukcja z przestrzenią wylotową pompy, część tłumika wewnątrz, sprawia, że wylot powietrza jest gładki.) |
| 3 | Zewnętrzne części pompy są wykonane z odlewanego ciśnieniowo aluminium, a specjalne, chronione środowiskiem malowanie sprawia, że pompa ma elegancki wygląd. |
| 4 | Duża przepustowość. Innowacyjna konstrukcja komory maksymalizuje przepustowość. Bezproblemowa regulacja za pomocą zaworu wlotowego lub nawet zamknięcie zaworu, bez uszkodzenia pompy. |
| 5 | Sprężone powietrze o niskim zużyciu. Innowacyjna konstrukcja systemu przepływu powietrza, minimalizuje zużycie sprężonego powietrza, aby osiągnąć maksymalną wydajność. |
| 6 | Lekkie i małe rozmiary, ruchome. |
| 7 | Modularyzacja zaworu głównego i silnika pneumatycznego. Bez złamania, łatwy do demontażu i naprawy. |
1,5-calowe parametry pompy membranowej
| Pozycja | Opis | Jednostka | Rysunek referencyjny |
| 1 | Maksymalne ciśnienie wlotowe powietrza | Mpa | 0,83 |
| 2 | Maksymalne natężenie przepływu | L / min | 192 |
| 3 | Maksymalny udźwig | M | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,83 |
| 5 | Maksymalna wielkość cząstek | mm | 3 |
| 6 | Waga | kg | 12.3 |
| 7 | Poziom hałasu | db | ＜ 70 |
A 40 XX - XXX - X ( wybór modelu)
Forma wylotu rury: A-BSP B-NPT (F) C-Flange
Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene
Materiał kulki: 9-Santopren H - Hytre T - PTFE A - Acetal
Materiał gniazda kulowego: P / K - polipropylen / Kynoar SS - stal nierdzewna
Materiał pompy: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P / K –Polproppropylene / Kynoar
Maksymalne stosowane limity temperatury (membrana / materiał kulki / uszczelki)
Acetal ·············································· 40 ° - 150 ° F (4,4 - 65,5 ° C)
Santoprene ········································ -40 ° - 225 ° F (- 40 ° - 107,2 ° C) Teflon ·········································· ······ 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitrile ····························· ··················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··············· ··································· -40 ° - 350 ° F (-40 ° -176,6 ° C ) Hytrel · ·············································· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ································· ················ 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ·················· ··················· 32 ° - 175 ° F (0-79,4 ° C)
Schemat przepływu pompy membranowej 1,5 cala
Konserwacja pompy membranowej 1,5 cala
