Szczegóły Produktu:
Zapłata:
|
| Produkcja: | Zatapialna pompa membranowa | Waga: | 22,3 kg |
|---|---|---|---|
| funkcja: | Dobre samozasysanie | Maksymalny rozmiar cząstek: | 4mm |
| Stosowanie: | Żywność | Ciśnienie: | Wysokie ciśnienie |
| Moc: | PNEUMATYCZNY | Struktura: | Pompa membranowa |
| Materiał: | Stal nierdzewna | Zwilżony koniec: | Żeliwo/aluminium/stal nierdzewna |
| Podkreślić: | Pneumatyczna pompa pneumatyczna 3A,samozasysająca pneumatyczna pompa pneumatyczna,zatapialna pompa pneumatyczna 4 mm |
||

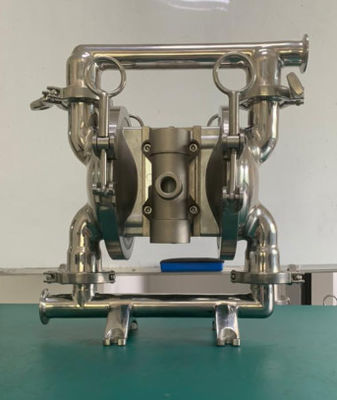

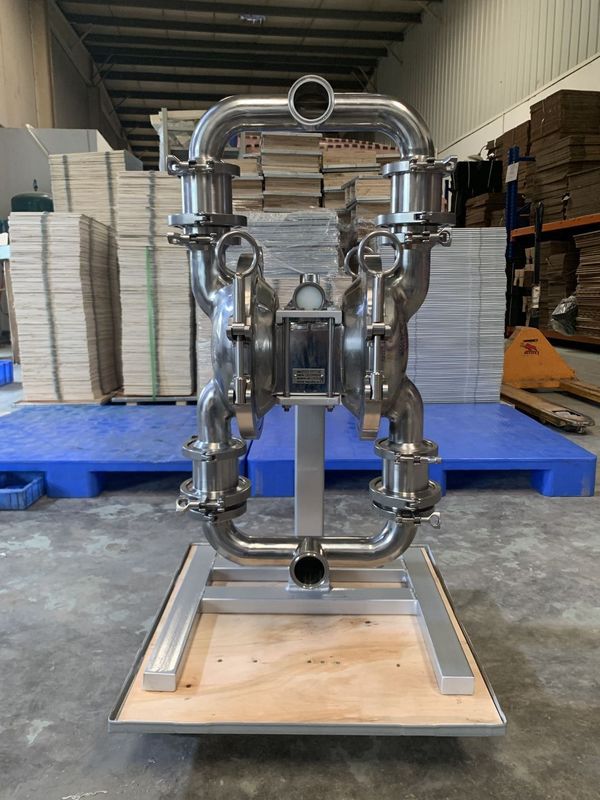

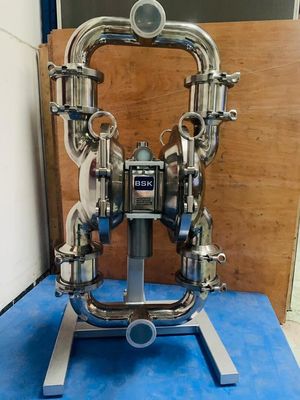

Przemysł spożywczy Zatapialne pompy membranowe Pompy membranowe
Rozwiązania zgodne z FDA Pompa membranowaSpecyfikacje
Powietrzna pompa membranowa
1. Brak wycieków
2. Dobra wydajność samozasysania
3. Przenoś wszystkie rodzaje medium
Zatapialna pompa membranowa Wprowadzenie
Pompa membranowa powietrza(znany również jako Pompa membranowa, pneumatyczna pompa z podwójną membraną (AOOD) lub pneumatyczna pompa membranowa), który wykorzystuje kombinację posuwisto-zwrotnego działania gumy, tworzywa termoplastycznego lub membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, zawory motylkowe, zawory klapowe lub dowolna inna forma zaworów odcinających) do pompowania płynu.
Parametry zatapialnej pompy membranowej Aro
| Przedmiot | Opis | Jednostka | Rysunek odniesienia |
| 1 | Maksymalne ciśnienie wlotowe powietrza | Mpa | 0,83 |
| 2 | Maksymalne natężenie przepływu | l/min | 192 |
| 3 | Maksymalny udźwig | m | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,83 |
| 5 | Maksymalny rozmiar cząstek | mm | 3 |
| 6 | Waga | kg | 12,3 |
| 7 | Poziom hałasu | db | ＜70 |
Główne zalety zatapialnej pompy membranowej Aro
1, Ze względu na wykorzystanie mocy powietrza przepływ automatycznie zmieniał się zgodnie z oporem eksportu.Który jest odpowiedni dla płynu o wysokiej lepkości.
2, w środowisku łatwopalnym i wybuchowym pompa jest niezawodna i tania, nie wytwarza iskry i nie przegrzewa się,
3, objętość pompy jest mała, łatwa do przenoszenia, nie wymaga fundamentu, wygodna instalacja i oszczędność.Może być używany jako mobilna pompa przenosząca.
4, Tam, gdzie istnieją zagrożenia, obróbka materiałów korozyjnych, pompa membranowa może być całkowicie oddzielona od zewnątrz.
5, siła ścinania pompy jest niska, efekt fizyczny do średniej jest niewielki, może być stosowany do przenoszenia niestabilnego płynu chemicznego.
Powietrzna pompa membranowa Podanie
Jest szeroko stosowany w oczyszczaniu ścieków, przemyśle chemicznym, petrochemicznym
przemysł, malarstwo, ceramika, ochrona środowiska, druk i farbiarstwo itp. do czynienia z wszelkiego rodzaju
żrące, lotne, łatwopalne, trujące ciecze z cząstkami i dużą lepkością.
50 XX - XXX - X (wybór modelu)
Forma ujścia rury: A-BSP B-NPT (F) C-Flange
Materiał membrany:9 – Santoprene H – Hytrel T – PTFE/Santopren
Materiał kulki:9 -Santopren H - Hytre T - PTFE A - Acetal
Materiał gniazda kulowego: P/K – Polipropylen/Kynoar SS – Stal nierdzewna
Materiał pompy: SS – Stal nierdzewna AL – Stop aluminium CI – Stal węglowa P/K – Polipropylen/Kynoar
Maksymalne zastosowane limity temperatury (materiał membrany/kulki/uszczelki)
Acetal ·············································40° - 150°F (4,4 - 65,5°C)
Santopren·······································-40°- 225°F (- 40°- 107,2°C) ········································· ·····40°- 220°F (4,4°-104°C) Nitryl····························· ···················10°-180°F (-12°- 82°C) Viton················ ·································-40°- 350°F (-40°-176,6°C) Hytrel ··············································- 20°-150°F (-12°-93°C) Kynar································· ················10°-200°F (-28,9°-65,5°C) Polipropylen··················· ····················32–175°F (0–79,4°C)
Przestrzegaj standardów higieny żywności

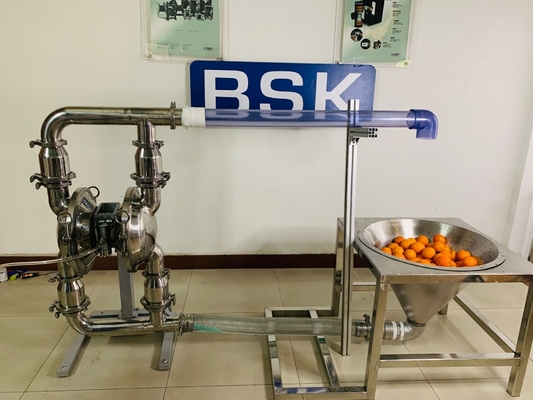

Mleko, sok, czekolada
Projekty inżynierskie:
Demontaż części w sekcji płynów
a)Najpierw wyjmij pompę z rurociągu i spuść materiały z wnętrza pompy.b) Umieść pompę w czystym środowisku pracy.c)Najpierw zdemontuj rurę wylotową (1) z pompy, a następnie wyjmij kulkę (2), kubek O (3) i (47) oraz gniazdo kuli (4) z górnego końca korka cieczy (5) kolejno.Następnie należy odwrócić pompę do góry nogami i zdemontować rurę wlotową (11) tak, aby wyjąć kubek O (3) i (47), gniazdo kuli (4) i kulkę (2) z korka cieczy (5).d)Odkręć śruby wokół dwóch korków płynu, aby zdemontować korek (5).e) Odkręć śrubę membrany (10) i zdejmij podkładkę membrany (7), (8) i membranę (6) z obu końców.Zdjąć pręt membrany (23) i wymienić pierścień uszczelniający w kształcie wargi (25).Demontaż części zaworu powietrza f) Najpierw poluzuj śrubę (39), a następnie zdemontuj obudowę zaworu powietrza (38), przegrodę powietrzną (42) i uszczelkę (40) i (41).g) Wyjąć element zaworowy (36) i płytkę zaworową (37) z obudowy zaworu powietrza (38).h) Zdemontuj pierścień zabezpieczający (29) i wyjmij zaślepkę końcową (31) z obu końców obudowy zaworu powietrza (38) i w razie potrzeby możesz wymienić miseczkę (30).i) Uszczelnienie wargowe (33) można sprawdzić po wypchnięciu szpuli (35) z obudowy zaworu powietrza (38) rękami.Demontaż części zaworu sterującego j) Najpierw poluzuj 4 śruby (16) mocujące głowicę cylindrów, a następnie zdemontuj głowicę cylindrów (14) i (18) po obu stronach i zdejmij miseczkę O (17).k) Wyjąć uszczelkę (19) z rowka obudowy silnika (15).l) Wysunąć drążek pilota (22) i drążek spustu (45) z obudowy silnika (15) i można wymienić uszczelnienie wargowe (20) na drążku spustowym lub miseczkę O (44) na drążku pilota.Ponowny montaż pompy membranowej Etapy ponownego montażu pompy są niezgodne z etapami demontażu, dlatego podczas ponownego montażu prosimy zwrócić uwagę na następujące kwestie: 1) Wszystkie elementy uszczelniające, jak również ich części stykowe, muszą być nasmarowane .2) Przed użyciem należy dokładnie sprawdzić, czy wszystkie elementy uszczelniające nie są uszkodzone, np. uszkodzenia powierzchni.Jeśli są uszkodzone, wymień je na nowe.3) Kierunek warg uszczelniających (20)(, 25) i (33) powinien być zgodny z kierunkiem pokazanym na wykresie.4) Śruby na pokrywie płynu powinny być dokręcane naprzemiennie pod przeciwległymi kątami, aby uzyskać lepsze uszczelnienie.Rozwiązywanie problemów 1. Część płynu jest odprowadzana z otworu wylotowego wraz z przepływem powietrza.Sprawdź membranę pod kątem uszkodzeń.Sprawdź, czy śruba membrany nie jest poluzowana. 2. W cieczy wylotowej znajdują się pęcherzyki powietrza. Sprawdź połączenie rury ssawnej pod kątem dobrego uszczelnienia.Sprawdź połączenie między rurą ssącą a kolektorem dolotowym pod kątem dobrego uszczelnienia.Sprawdź O-ring pomiędzy kolektorem dolotowym a zatyczką płynu Sprawdź śruby membrany pod kątem poluzowania 3. Niska wydajność pompy Sprawdź, czy dopływ powietrza jest stabilny.Sprawdź wlot/wylot pod kątem zablokowania.Sprawdź złącza łączące kolektor dolotowy pod kątem szczelności. Sprawdź, czy kula nie jest przyklejona do gniazda lub czy kula nie jest nieprawidłowo osadzona.4. Powietrze jest odprowadzane z otworu wylotowego, gdy nie ma ruchu posuwisto-zwrotnego.Sprawdź pierścień uszczelniający (33) na zaworze suwakowym (35).Sprawdź pierścień uszczelniający (20) na pręcie spustowym (45).Sprawdź pierścień uszczelniający (25) na drążku łączącym membrany
