Szczegóły Produktu:
Zapłata:
|
| Gwarancja:: | 12 miesięcy | Produkcja: | Zatapialna pompa membranowa bez wycieków |
|---|---|---|---|
| Maksymalne natężenie przepływu: | 378l/min | Maksymalny udźwig: | 70m |
| Stosowanie: | Pompa powietrza | Funkcja: | Wysoka wydajność |
| Podkreślić: | Pompa membranowa 378L / min,pompa membranowa z napędem pneumatycznym |
||

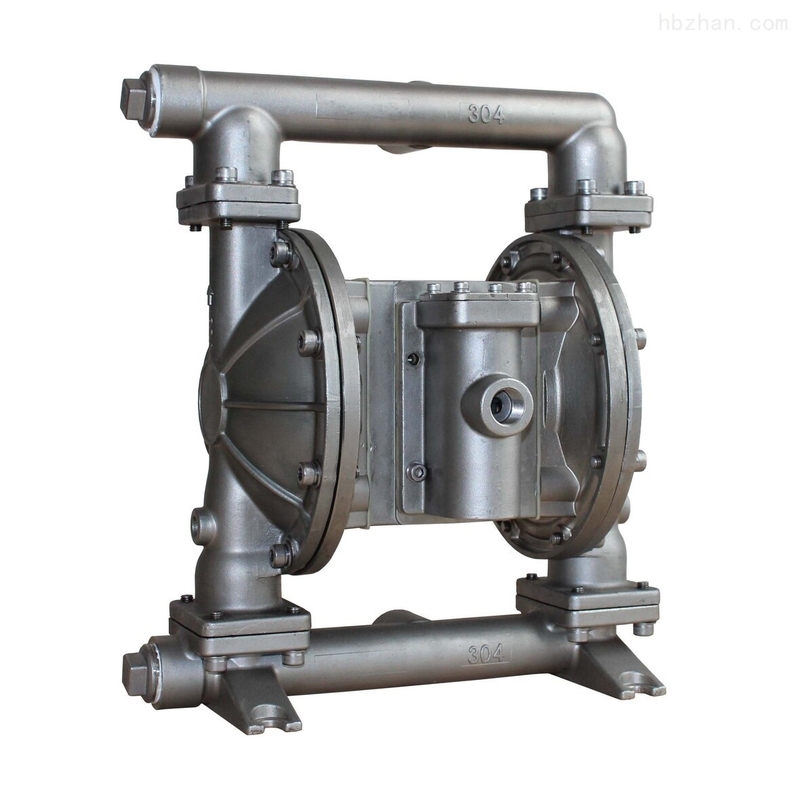

Membrana zanurzeniowa pompy membranowej bez wycieków do zastosowań przemysłowych
Zatapialna pompa membranowa Wprowadzenie
Pompa membranowa zapewnia wysoką wydajność nawet przy niskim ciśnieniu powietrza i dostępny jest zakres dostępnych opcji kompatybilności materiałowej. Należy zapoznać się z modelem i tabelą opcji. Pompa jest wyposażona w modułowy silnik pneumatyczny i sekcję cieczy.
Pneumatyczna pompa membranowa naprzemiennie wytwarza ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej.Zawór kulowy może zapewnić przepływ płynu do przodu.
Cykliczna zmiana pompy rozpocznie się po przyłożeniu ciśnienia powietrza i będzie kontynuować pompowanie i nadążać za zapotrzebowaniem.Będzie wytwarzać i utrzymywać ciśnienie w linii i przestaje pracować po osiągnięciu maksymalnego ciśnienia w linii (zamknięte urządzenie dozujące) i w razie potrzeby wznowi pompowanie.
Pompa membranowa powietrza(znany również jakoPompa membranowa, pneumatyczna pompa z podwójną membraną (AOOD)lubpneumatyczna pompa membranowa), który wykorzystuje kombinację posuwisto-zwrotnego działania gumy, termoplastu lub membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.
Parametry zatapialnej pompy membranowej
| Przedmiot | Opis | Jednostka | Rysunek odniesienia |
| 1 | Maksymalne ciśnienie wlotowe powietrza | Mpa | 0,83 |
| 2 | Maksymalne natężenie przepływu | L/Min | 378 |
| 3 | Maksymalny wzrost | M | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,83 |
| 5 | Maksymalny rozmiar cząstek | mm | 6 |
| 6 | Waga | kg | 23 |
| 7 | Poziom hałasu | db | ＜70 |
Zastosowanie zatapialnej pompy membranowej:
Pneumatyczna pompa membranowa to nowa maszyna transportowa, która jest nowatorskim rodzajem pompy.Sprężone powietrze jako źródło zasilania może być stosowane w dowolnej żrącej cieczy, cieczy z cząstkami, o dużej lepkości, łatwo lotnej, łatwopalnej, wysoce toksycznej cieczy.
Zatapialna pompa membranowaSpecyfikacje

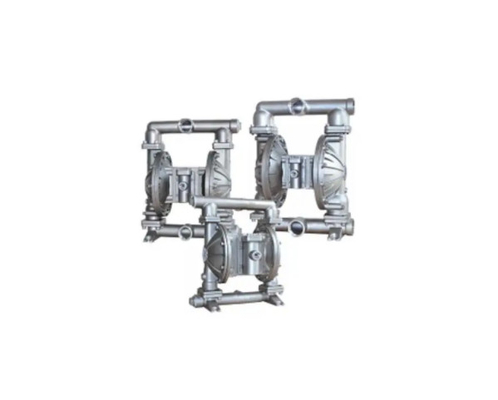

Powietrzna pompa membranowa
1. Brak wycieków
2. Dobra wydajność samozasysania
3. Przenoś wszystkie rodzaje medium
4. Materiał: Staliwo, Alu, SS, PP
A 2 5 XX - XXX - X (wybór modelu)
Forma ujścia rury: A-BSP B-NPT (F) C-Flange
Materiał membrany:9 – Santoprene H – Hytrel T – PTFE/Santopren
Materiał kulki:9 -Santopren H - Hytre T - PTFE A - Acetal
Materiał gniazda kulowego: P / K - Polipropylen / Kynoar SS - Stal nierdzewna
Materiał pompy: SS – Stal nierdzewna AL – Stop aluminium CI – Stal węglowa P/K – Polipropylen/Kynoar
Maksymalne zastosowane limity temperatury(materiał membrany/kulki/uszczelki)
Acetal ·············································40° - 150°F (4,4 - 65,5°C)
Santopren········································-40°-225°F ( -40°- 107,2°C) ········································ ········40°- 220°F (4,4°-104°C) Nitryl···························· ·······················10°-180°F (-12°- 82°C) Viton············ ·······································-40°- 350°F (-40° -176,6°C) Hytrel·········································· ······-20°-150°F (-12°-93°C) Kynar·························· ························10°-200°F (-28,9°-65,5°C) Polipropylen··········· ·····························32°- 175°F (0-79,4°C)
Ogólny opis
Wymagania dotyczące powietrza i smarowania
NADMIERNE CIŚNIENIE POWIETRZA.Może spowodować uszkodzenie pompy, obrażenia ciała lub uszkodzenie mienia.
INSTRUKCJA OBSŁUGI
Konserwacja
DEMONTAŻ SEKCJI PŁYNÓW
UWAGA: Tylko modele z membraną wykorzystują membranę główną (6A) i membranę zapasową (6).Zapoznać się z dodatkowym widokiem na ilustracji sekcji płynów.
PONOWNY MONTAŻ SEKCJI PŁYNÓW
Demontaż części w sekcji płynów
a)Najpierw wyjmij pompę z rurociągu i spuść materiały z wnętrza pompy.b) Umieść pompę w czystym środowisku pracy.c)Najpierw zdemontuj rurę wylotową (1) z pompy, a następnie wyjmij kulkę (2), kubek O (3) i (47) oraz gniazdo kuli (4) z górnego końca korka cieczy (5) kolejno.Następnie należy odwrócić pompę do góry nogami i zdemontować rurę wlotową (11) tak, aby wyjąć kielich O (3) i (47), gniazdo kuli (4) i kulkę (2) z korka cieczy (5).d)Odkręć śruby wokół dwóch korków płynu, aby zdemontować korek (5).e) Odkręć śrubę membrany (10) i zdejmij podkładkę membrany (7), (8) i membranę (6) z obu końców.Zdjąć pręt membrany (23) i wymienić pierścień uszczelniający (25) w kształcie wargi.Demontaż części zaworu powietrza f) Najpierw poluzuj śrubę (39), a następnie zdemontuj obudowę zaworu powietrza (38), przegrodę powietrza (42) i uszczelkę (40) i (41).g) Wyjąć element zaworowy (36) i płytkę zaworową (37) z obudowy zaworu powietrza (38).h) Zdemontuj pierścień zabezpieczający (29) i wyjmij zaślepkę końcową (31) z obu końców obudowy zaworu powietrza (38) i w razie potrzeby możesz wymienić miseczkę (30).i) Uszczelnienie wargowe (33) można sprawdzić po wypchnięciu szpuli (35) z obudowy zaworu powietrza (38) rękami.Demontaż części zaworu sterującego j) Najpierw poluzuj 4 śruby (16) mocujące głowicę cylindrów, a następnie zdemontuj głowicę cylindrów (14) i (18) po obu stronach i zdejmij miseczkę O (17).k) Wyjąć uszczelkę (19) z rowka obudowy silnika (15).l) Wysunąć drążek pilota (22) i drążek spustu (45) z obudowy silnika (15) i wymienić uszczelnienie wargowe (20) na drążku spustowym lub miseczkę O (44) na drążku pilota.Ponowny montaż pompy membranowej Etapy ponownego montażu pompy są niezgodne z etapami demontażu, dlatego podczas ponownego montażu prosimy zwrócić uwagę na następujące kwestie: 1) Wszystkie elementy uszczelniające, jak również ich części stykowe, muszą być nasmarowane .2) Przed użyciem należy dokładnie sprawdzić, czy wszystkie elementy uszczelniające nie są uszkodzone, np. uszkodzenia powierzchni.Jeśli są uszkodzone, wymień je na nowe.3) Kierunek wargi uszczelnienia wargowego (20)(, 25) i (33) powinien być zgodny z kierunkiem pokazanym na wykresie.4) Śruby korka cieczy powinny być dokręcane naprzemiennie pod przeciwległymi kątami, aby uzyskać lepsze uszczelnienie.Rozwiązywanie problemów 1. Część płynu jest odprowadzana z otworu wylotowego wraz z przepływem powietrza.Sprawdź membranę pod kątem uszkodzeń.Sprawdzić śrubę membrany pod kątem luzu 2. W cieczy wylotowej znajdują się pęcherzyki powietrza Sprawdzić połączenie rury ssawnej pod kątem dobrego uszczelnienia.Sprawdź połączenie między rurą ssącą a kolektorem dolotowym pod kątem dobrego uszczelnienia.Sprawdź O-ring pomiędzy kolektorem dolotowym a zatyczką płynu Sprawdź śruby membrany pod kątem poluzowania 3. Niska wydajność pompy Sprawdź, czy dopływ powietrza jest stabilny.Sprawdź wlot/wylot pod kątem zablokowania.Sprawdź złącza łączące kolektor dolotowy pod kątem szczelności. Sprawdź, czy kula nie jest przyklejona do gniazda lub czy kula nie jest nieprawidłowo osadzona.4. Powietrze jest odprowadzane z otworu wylotowego, gdy nie ma ruchu posuwisto-zwrotnego.Sprawdź pierścień uszczelniający (33) na zaworze suwakowym (35).Sprawdź pierścień uszczelniający (20) na pręcie spustowym (45).Sprawdź pierścień uszczelniający (25) na drążku łączącym membrany.
