Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Pompa membranowa z polipropylenu | Maksymalne natężenie przepływu: | 192 l/min |
|---|---|---|---|
| Waga: | 12,3 kg | Poziom hałasu: | <70dB |
| Podkreślić: | napędzana powietrzem pompa membranowa,1-calowa pompa membranowa z polipropylenu; |
||

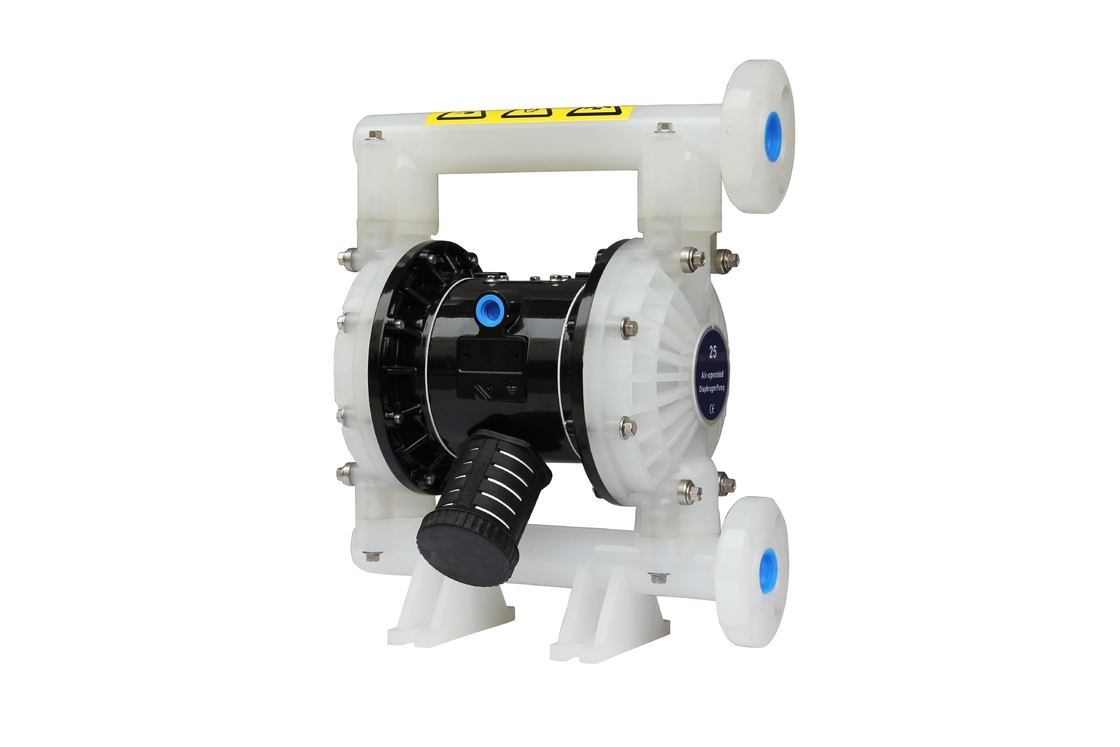

Zawory motylkowe z podwójną membraną z polipropylenu z podwójną membraną
Pompa membranowa zapewnia wysoką wydajność nawet przy niskim ciśnieniu powietrza i dostępny jest zakres dostępnych opcji kompatybilności materiałowej. Należy zapoznać się z modelem i tabelą opcji. Pompa jest wyposażona w modułowy silnik pneumatyczny i sekcję cieczy.
Pneumatyczna pompa membranowa naprzemiennie wytwarza ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze płynu, wykorzystując różnicę ciśnień w komorze powietrznej.Zawór kulowy może zapewnić przepływ płynu do przodu.
Cykliczna zmiana pompy rozpocznie się po przyłożeniu ciśnienia powietrza i będzie kontynuowała pompowanie i nadążanie za zapotrzebowaniem.Będzie wytwarzać i utrzymywać ciśnienie w linii i przestaje pracować po osiągnięciu maksymalnego ciśnienia w linii (zamknięte urządzenie dozujące) i w razie potrzeby wznowi pompowanie.
Pompa membranowa powietrza(znany również jakoPompa membranowa, pneumatyczna pompa z podwójną membraną (AOOD)lubpneumatyczna pompa membranowa), który wykorzystuje kombinację posuwisto-zwrotnego działania gumy, termoplastu lub membrany i odpowiednich zaworów po obu stronach membrany (zawór zwrotny, zawory motylkowe, zawory klapowe lub jakakolwiek inna forma zaworów odcinających) do pompowania płynu.
| Przedmiot | Opis | Jednostka | Rysunek odniesienia |
| 1 | Maksymalne ciśnienie wlotowe powietrza | Mpa | 0,83 |
| 2 | Maksymalne natężenie przepływu | 1 minuta | 192 |
| 3 | Maksymalny wzrost | M | 70 |
| 4 | Maksymalne ciśnienie wylotowe | Mpa | 0,83 |
| 5 | Maksymalny rozmiar cząstek | mm | 3 |
| 6 | Waga | kg | 12,3 |
| 7 | Poziom hałasu | db | ＜70 |
Specyfikacje
Powietrzna pompa membranowa
1. Brak wycieków
2. Dobra wydajność samozasysania
3. Przenoś wszystkie rodzaje medium
4. Materiał: Staliwo, Alu, SS, PP
BG2 5 PP - X XX X -X X (wybór modelu)
Forma ujścia rury: A-BSP B-NPT (F) C-Flange
Materiał membrany:9 – Santoprene H – Hytrel T – PTFE/Santopren
Materiał kulki:9 -Santopren H - Hytre T - PTFE A - Acetal
Materiał gniazda kulowego: P / K - Polipropylen / Kynoar SS - Stal nierdzewna
Materiał pompy: SS – Stal nierdzewna AL – Stop aluminium CI – Stal węglowa P/K – Polipropylen/Kynoar
Zalety:
1. Wał centralny ma strukturę integralną, zapewnia koncentryczność i sprawia, że działanie jest bardziej płynne.
2. Zwiększ jednostkę filtrującą, zapewnij normalną pracę silnika pneumatycznego.
3. materiał płyty kierowanej powietrzem jest ceramiczny i ze stali nierdzewnej, aby nadawał się do różnych miejsc pracy;
4. koniec tłoka nie przyjmuje struktury śrubowej i jest łatwy w instalacji
5. zewnętrzny silnik powietrzny, łatwy w utrzymaniu;
6. Przyjęto tworzywo konstrukcyjne, oszczędzając zasoby
7. w porównaniu z innymi pompami membranowymi części ruchome są mniejsze
8 jeden zawór przełączający odpowiedni do pomp o wielu specyfikacjach
Maksymalne zastosowane limity temperatury(materiał membrany/kulki/uszczelki)
Acetal ·············································40° - 150°F (4,4 - 65,5°C)
Santopren········································-40°-225°F ( -40°- 107,2°C) ········································ ········40°- 220°F (4,4°-104°C) Nitryl···························· ························10°- 180°F (-12°- 82°C) Viton··········· ········································-40°- 350°F (-40 °-176,6°C) Hytrel········································· ··········-20°-150°F (-12°-93°C) Kynar························ ·····························10°-200°F (-28,9°-65,5°C) Polipropylen······ ···································32°- 175°F (0-79,4°C)
1”Schemat przepływu
Konserwacja
