Szybka pneumatyczna pompa membranowa do cieczy palnych i lotnych

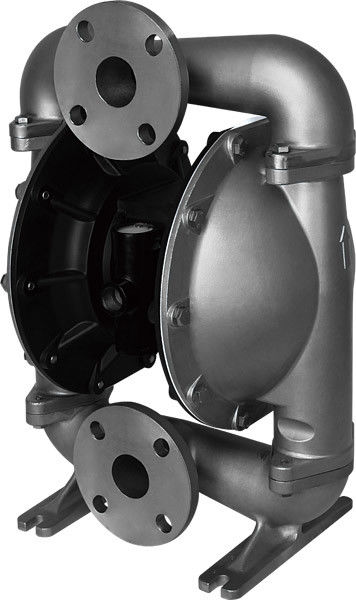

Duży Obraz : Szybka pneumatyczna pompa membranowa do cieczy palnych i lotnych

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	BSK
Numer modelu:	BSKA80AL-PTT-A

Zapłata:

Minimalne zamówienie:	10 jednostek
Cena:	negotiable
Szczegóły pakowania:	Las
Czas dostawy:	10
Zasady płatności:	FOB T / T
Możliwość Supply:	1000 jednostek na miesiąc
Gwarancja::	rok

Kontakt

Szczegółowy opis produktu

Produkcja:

Pneumatyczna pompa membranowa

Maksymalne ciśnienie wylotowe:

0,83mpa

Funkcja:

Nieszczelność

aplikacji:

Ciecze palne i lotne

Podkreślić:

pneumatyczna pompa membranowa

pneumatyczna pompa powietrza

Szybka pneumatyczna pompa membranowa do płynów palnych i lotnych

Czym są pneumatyczne pompy membranowe?

Są to pompy bez silnika elektrycznego i pracujące pod ciśnieniem powietrza od 1,3 do 8,0 bar. Są proste w obsłudze przy minimalnych kosztach utrzymania i przestoju. Można pompować wszystkie rodzaje cieczy. Tylko MOC i pojemność pomp będą się różnić w zależności od zastosowania i wymagań nabywcy. Rozmiary wahają się od 1/4 "do 3" i są dostępne w modelach PP, PVDF, SS i aluminium.

Pozycja	Opis	Jednostka	Rysunek referencyjny
1	Maksymalne ciśnienie wlotowe powietrza	Mpa	0,83
2	Maksymalne natężenie przepływu	L / min	903
3	Maksymalny udźwig	M	70
4	Maksymalne ciśnienie wylotowe	Mpa	0,83
5	Maksymalna wielkość cząstek	mm	9
6	Waga	kg	103
7	Poziom hałasu	db	＜ 70

Specyfikacje

Pompa membranowa powietrza
1. Nieszczelność
2. Dobra wydajność samozasysania
3. Przekazuj wszystkie rodzaje nośników
4. Materiał: Stal odlewana, Alu, SS, PP

A 50 XX - XXX - X ( wybór modelu)

Forma wylotu rury: A-BSP B-NPT (F) C-Flange

Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Materiał kulki: 9-Santopren H - Hytre T - PTFE A - Acetal

Materiał gniazda kulowego: P / K - polipropylen / Kynoar SS - stal nierdzewna

Materiał pompy: SS –Stainless Steel AL –Aluminum Alloy CI- Carbon Steel P / K –Polproppropylene / Kynoar

Maksymalne stosowane limity temperatury (membrana / materiał kulki / uszczelki)

Acetal ······································ 40 ° - 150 ° F (4,4 - 65,5 ° C)

Santoprene ································· -40 ° - 225 ° F (-40 ° - 107,2 ° C) Teflon ········································ ········ · 40 ° - 220 ° F (4,4 ° - 104 ° C) Nitrile ·························· ······················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ··········· ········································ -40 ° - 350 ° F (-40 ° C) ° -176,6 ° C) Hytrel · ········································· ······· -20 ° -150 ° F (-12 ° - 93 ° C) Kynar ·························· ························· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ········· ································ 32 ° - 175 ° F (0-79,4 ° C)

Podanie

1, Trujące, łatwopalne i lotne ciecze.
2, Silne kwasy, silne alkalia z korozją
3, Cysterna, Bilk, załadunek i rozładunek produktów naftowych
4, marynata, miąższ owoców, puree ziemniaczane, czekoladki itp
5, Farba, guma, pigment i kleje
6, Różne masy ceramiczne, spoinowanie, zaprawa i gnojowica
7, Różne lateksy, rozpuszczalniki organiczne, farsz
8, Zdejmowanie nośnika oleju (pompa brudnej wody i oleju resztkowego)
9, Wspólny chmiel, cienka pasta z drożdży, syrop i melasa
10, Specjalny płyn

Ogólny opis

Wymagania dotyczące powietrza i smarowania

NADMIERNE CIŚNIENIE POWIETRZA. Może spowodować uszkodzenie pompy, obrażenia ciała lub uszkodzenie mienia.

Filtr dostarczający cząsteczki o wielkości większej niż 50 mikronów powinien być stosowany w dopływie powietrza. Nie jest wymagane smarowanie inne niż smar pierścieniowy „O”, który jest stosowany podczas montażu lub naprawy.
Jeśli obecne jest smarowane powietrze, upewnij się, że jest ono kompatybilne z pierścieniami „O” i uszczelkami w sekcji silnika pneumatycznego pompy.

Konserwacja

Proszę odnieść się do schematu komponentu na rysunkach zespołu, aby wyszukać numery seryjne i nazwy części oraz zapoznać się z informacjami o częściach i pakiecie serwisowym.
Niektóre części BSK są oznaczone jako „części zużywające się”, co może prowadzić do szybkiej obsługi i redukcji przestojów.
Zestawy serwisowe są podzielone, aby obsługiwać dwie oddzielne funkcje pompy membranowej: 1. SEKCJA POWIETRZA, 2. SEKCJA PŁYNU. SEKWENCJA PŁYNU jest dalej dzielona, aby dopasować typowe OPCJE MATERIAŁOWE.
Zapewnij czystą powierzchnię roboczą, aby chronić wrażliwe wewnętrzne części ruchome przed zanieczyszczeniem z brudu i ciał obcych podczas demontażu i ponownego montażu.
Prowadzić dobrą dokumentację czynności serwisowych i uwzględniać program konserwacji zapobiegawczej pompy.
Przed demontażem należy opróżnić przechwycony materiał na wyjściu człowieka - przez obrócenie pompy do góry nogami, aby odprowadzić materiał z pompy.

DEMONTAŻ SEKCJI PŁYNU

Zdejmij górny i dolny kolektor (1) i (11).
Zdejmij kulkę (2), pierścień „O” (3) (47) i gniazdo kuli (4).
Zdejmij nasadkę płynu (5).

UWAGA: Tylko modele membranowe używają głównej membrany (6A) i rezerwowej membrany (6). Patrz widok pomocniczy na ilustracji sekcji płynu.

Wykręć śrubę (10), podkładkę (9), membranę (6A, 6) i podkładkę membrany (7, 8).
UWAGA: Nie rysuj ani nie niszcz powierzchni pręta membrany (23).

PONOWNY MONTAŻ SEKCJI PŁYNU

Złóż w odwrotnej kolejności.
Oczyść i sprawdź wszystkie części. W razie potrzeby wymień zużyte lub uszkodzone części na nowe.
Nasmaruj (23) trzpień membrany i 25) pierścień „Y” smarem.
Zamocować pręt membrany (23) za pomocą pomocniczego narzędzia instalacyjnego.
Przed ostatecznym przymocowaniem śrub i nakrętek należy ustalić, czy membrana (6A, 6) jest prawidłowo ustawiona względem nasadki cieczy (5), aby uniknąć skręcenia membrany.
Dla modeli z membraną teflonową: trzy gumowe membrany (6) z boku, które są oznaczone „komorą powietrzną” AIRS SIDE, są zamontowane na powierzchni korpusu pompy.
Uruchom pompę, sprawdź mocowanie i uszczelnienie po pewnym czasie pracy
