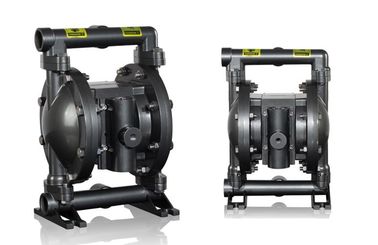

Pompa membranowa z membraną chemiczną membranowa z zaworami motylkowymi

Chemical Diaphragm Sludge Pump Air Powered Diaphragm Pump With Butterfly Valves
Chemical Diaphragm Sludge Pump Air Powered Diaphragm Pump With Butterfly Valves Chemical Diaphragm Sludge Pump Air Powered Diaphragm Pump With Butterfly Valves Chemical Diaphragm Sludge Pump Air Powered Diaphragm Pump With Butterfly Valves

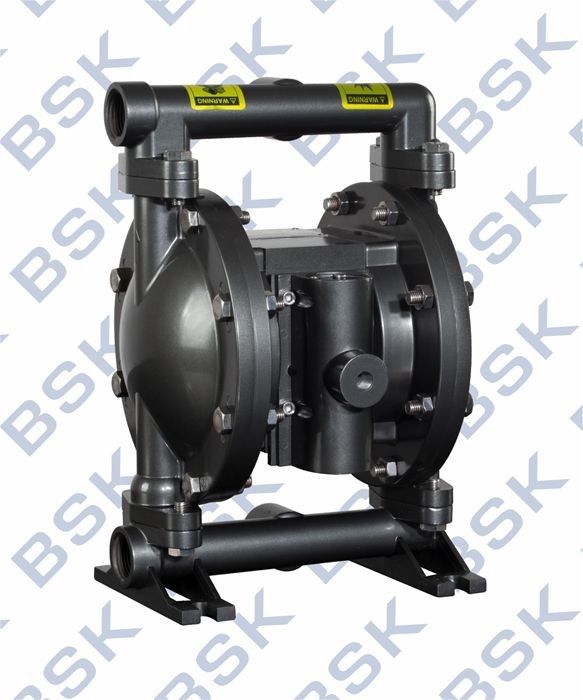

Duży Obraz :  Pompa membranowa z membraną chemiczną membranowa z zaworami motylkowymi

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: BSK
Numer modelu: BSKA25AL-P99-A
Zapłata:
Minimalne zamówienie: 10 jednostek
Cena: negotiable
Zasady płatności: FOB T / T
Możliwość Supply: 1000 jednostek na miesiąc
Gwarancja:: rok
Szczegółowy opis produktu
Podkreślić:

Pompa membranowa na sprężone powietrze

,

2-calowa pompa membranowa

Pompa próżniowa z pompą membranową z membraną chemiczną

Pompa membranowa (znana również jako pompa membranowa, pneumatyczna pompa membranowa (AOOD) lub pneumatyczna pompa membranowa ), która wykorzystuje kombinację ruchu posuwisto-zwrotnego gumy, termoplastu lub teflonafiltry i odpowiednich zaworów po obu stronach membrany (zawór zwrotny , zawory motylkowe, zawory klapowe lub dowolna inna forma zaworów odcinających) do pompowania płynu.

Opis produktu:

Wlot powietrza

1 / 4-18NPTF-1

Fluid Outlet

1-11-1 / 2NPTF-1, Rp1-11BSP

Wlot płynu

1-11-1 / 2NPTF-1, Rp1-11BSP

Max. Pływ

135 l / min

Max. Głowa

70M

Max. Samozasysająca winda (sucha)

4m

Max. Ciśnienie powietrza

8.3bar

Max. Średnica cząstek

3 mm

Max. Wymiary instalacji

249,5 × 360,5 × 245 mm

Waga

9,5 kg

Hałas

<80db

Zalety pompy membranowej:

1. przeciwwybuchowy, zero wycieku, prosta obsługa.
2. Zdolność biegu jałowego, samozasysanie, brak kompleksowej kontroli.
3. Różnorodność materiału, brak obracających się części, zastosowanie w różnych sytuacjach erozyjnych.
4. Membrana, siedzenie kulkowe i kulkowe przyjmują importowane materiały o dłuższej żywotności.
5. Modularyzacja zaworu głównego i silnika pneumatycznego. Nie złamany, łatwy do demontażu i naprawy.
4. Materiał: staliwo, Alu, SS, PP

Pompa membranowa zapewnia dużą wydajność, nawet przy niskim ciśnieniu powietrza, oraz w zakresie ab road dostępnych opcji kompatybilności materiałowej. Odniesienie do modelu i tabeli opcji. Pompa jest dostarczana z modułowym silnikiem pneumatycznym i sekcją płynu.

Napędzana powietrzem pompa membranowa generuje naprzemiennie ciśnienie płynu wlotowego i dodatnie ciśnienie płynu w komorze cieczy, wykorzystując różnicę ciśnień w komorze powietrznej. Zawór kulowy może zapewnić przedni przepływ płynu.

Cykl pompy rozpocznie się, gdy zostanie zastosowane ciśnienie powietrza i będzie nadal pompować i nadążać za zapotrzebowaniem. Utworzy i będzie utrzymywać ciśnienie w układzie i przestanie jeździć po osiągnięciu maksymalnego ciśnienia w linii (urządzenie zamykające się z dezaktywacją) i w razie potrzeby wznowi pompowanie.

A 2 5 XX - XXX - X ( wybór modelu)

Kształt ujścia rury: A-BSP B-NPT (F) C-kołnierz

Materiał membrany: 9 - Santoprene H - Hytrel T - PTFE / Santoprene

Materiał kulek: 9 -Santopren H - Hytre T - PTFE A - Acetal

Materiał gniazda kulowego: stal nierdzewna P / K-PPypropylen / Kynoar SS

Materiał pompy: SS-Stal nierdzewna AL-Aluminium Alloy CI- Stal węglowa P / K-Polipropylen / Kynoar

Maksymalne dopuszczalne temperatury (membrana / kulka / materiał uszczelniający)

Acetal ····································································· 40 ° - 150 ° F (4,4-5,5 ° C)

Santoprene ·························································· -40 ° - 225 ° F (-40 ° - 107,2 ° C) Teflon •······························································································ ····· 40 ° - 220 ° F (4.4 ° - 104 ° C) Nitryl ························································· ·················· 10 ° - 180 ° F (-12 ° - 82 ° C) Viton ·························· ················································ -40 ° - 34 ° F (-40 ° -176,6 ° C ) Hytrel · ······················································································· · 20 ° -150 ° F (-12 ° - 93 ° C) Kynar ··································································· ··············· 10 ° -200 ° F (-28,9 ° - 65,5 ° C) Polipropylen ·············································· ························ 32 ° - 175 ° F (0-77,4 ° C)

1 " Schemat przepływu

INSTRUKCJA OBSŁUGI

  • Zawsze przepłukiwać pompę rozpuszczalnikiem kompatybilnym z pompowanym materiałem, jeśli pompowany materiał podlega "ustawieniu", gdy nie jest używany przez pewien czas.
  • Odłącz dopływ powietrza od pompy, jeśli ma być nieaktywny przez kilka godzin.
  • Objętość materiału wylotowego zależy nie tylko od doprowadzania powietrza, ale również od zapasu materiału dostępnego na wlocie. Przewód doprowadzający materiał nie powinien być zbyt mały ani ograniczający. Pamiętaj, aby nie używać węża, który mógłby się zwinąć.
  • Gdy pompa membranowa jest używana w sytuacji z wymuszonym zasilaniem (zalaniem wlotowym), zaleca się zainstalowanie "zaworu zwrotnego" na wlocie powietrza.
  • Przymocuj nogi pompy membranowej do odpowiedniej powierzchni, aby zapobiec uszkodzeniu przez wibracje.

Konserwacja

  • Zapoznaj się ze schematem części na rysunkach złożeniowych, aby sprawdzić numery seryjne i nazwy części oraz zapoznać się z informacjami dotyczącymi części i zestawu serwisowego.
  • Niektóre części BSK są oznaczone jako "części zużywające się", co może ułatwić szybką naprawę i skrócenie przestojów.
  • Zestawy serwisowe są podzielone na dwie odrębne funkcje pompy przeponowej: 1. SEKCJA POWIETRZNA, 2. SEKCJA PŁYNU. FLUID SEC-TION jest podzielony dalej, aby dopasować typową część OPCJE MATERIAŁÓW.
  • Zapewnij czystą powierzchnię roboczą, aby chronić wrażliwe wewnętrzne ruchome części przed zanieczyszczeniem przed brudem i ciałami obcymi podczas demontażu i ponownego montażu.
  • Zachowaj dobrą dokumentację działalności serwisowej i włącz pompę do programu konserwacji zapobiegawczej.
  • Przed demontażem należy opróżnić przechwycony materiał do kolektora wylotowego, odwracając pompę do góry dnem, aby opróżnić materiał z pompy.

Wymiary montażowe :
